Угол горизонтальный изменяемый CPO 0-44 град. 80х80, цинк-ламельный (аналог горячеоцинкованный) | 36012HDZL DKC ДКС

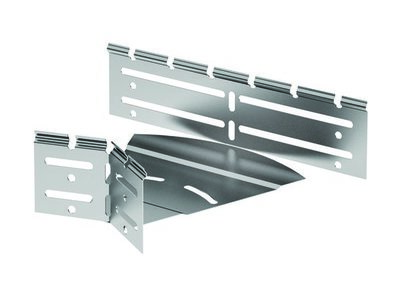

Угол горизонтальный изменяемый CPO 0-44/45 град. 80х80, цинк-ламельный (аналог горячеоцинкованный) от DKC предназначен для создания плавных горизонтальных поворотов трассы линейки S5 Combitech под углом до 45°. Элемент сохраняет целостность кабелей при прокладке и совместим с другими компонентами системы.

Назначение и область применения

Этот угол используется для изменения направления кабельной трассы в горизонтальной плоскости без острых изгибов. Подходит для систем, где важна безопасность проводов - например, на производствах, в серверных помещениях, на транспорте и в объектах с высокими требованиями к надёжности. Применяется исключительно в составе линейки листовых лотков S5 Combitech.

Технические характеристики

• Угол поворота: регулируемый от 0° до 45°
• Габариты: 80 × 80 мм (высота и ширина)
• Толщина материала: 0,8 мм
• Материал: оцинкованная сталь
• Покрытие: цинк-ламель - химически активное покрытие на базе магниевой смолы с частицами алюминия и цинка
• Внутренний радиус изгиба: 77 мм
• Исполнение изгиба: плавный, без заусенцев
• Перфорация: есть на боковой стенке и в основании - для фиксации кронштейнов и заземления
• Цвет: серый
• Огнестойкость: соответствует требованиям
• Исполнение: без встроенного соединительного элемента - требует внешних креплений
• Широкодиапазонное исполнение: да - поддерживает широкий спектр нагрузок и условий

Совместимость и монтаж

Угол CPO 0-44/45 град. 80х80, цинк-ламельный совместим только с лотками серии S5 Combitech от DKC. Монтаж выполняется с использованием болтовых соединений через перфорацию. Установка возможна как на вертикальные, так и на горизонтальные участки трассы. Элемент поставляется в разобранном виде - сборка осуществляется на месте. Для фиксации используйте стандартные крепёжные элементы серии S5 Combitech. Обязательно проверьте соответствие внутреннего радиуса (77 мм) минимальному допустимому радиусу изгиба кабелей.

Безопасность и стандарты

Изделие имеет огнестойкую конструкцию и соответствует нормам безопасности для кабельных трасс в промышленных условиях. Цинк-ламельное покрытие обеспечивает электрохимическую защиту, снижая риск коррозии даже в агрессивных средах. Соответствует требованиям к долговечности и устойчивости к механическим воздействиям, характерным для систем типа S5 Combitech.

Преимущества

• Плавный изгиб минимизирует риск повреждения изоляции кабелей при протяжке
• Цинк-ламельное покрытие по коррозионной стойкости сравнимо с горячеоцинкованным, но легче и проще в обработке
• Перфорированные стенки обеспечивают надёжное заземление и удобство крепления
• Регулируемый угол позволяет адаптировать трассу под реальные условия без замены детали
• Легкий вес и точные габариты упрощают транспортировку и установку

Ограничения применения

• Не применяется вне системы S5 Combitech - несовместим с лотками других производителей
• Не предназначен для вертикальных поворотов - только горизонтальная плоскость
• Толщина 0,8 мм ограничивает использование в условиях экстремально высоких механических нагрузок (например, тяжёлые кабельные пакеты свыше 100 кг/м)
• Запрещено использовать в местах постоянного контакта с открытым огнем или расплавленными металлами
• Покрытие цинк-ламель менее устойчиво к абразивному износу, чем толстое горячеоцинкованное - не рекомендовано для открытых площадок с песком или щебнем

Примеры использования

• Поворот трассы вокруг колонны в серверной комнате
• Обход оборудования на производственной линии с ограниченным пространством
• Соединение двух параллельных лотков под углом в цехе с частыми перемещениями
• Прокладка кабелей в помещении с повышенной влажностью - благодаря антикоррозийному покрытию

Практические советы

• Перед монтажом убедитесь, что выбранный угол (0–45°) соответствует необходимому радиусу изгиба ваших кабелей - внутренний радиус 77 мм требует кабелей с минимальным радиусом изгиба не менее 10×D
• Используйте только крепёж, рекомендованный DKC для серии S5 Combitech - не подходят саморезы большего диаметра, чем указано в документации
• При необходимости выравнивания угла после сборки - не прилагайте силу к кромкам; регулировка должна происходить через свободные отверстия перфорации
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность покрытия - при появлении белого налёта (оксид цинка) не требуется замена, это естественный процесс пассивации
• Артикул 36012hdzl - единственный номер для заказа этого элемента в каталоге DKC. Не путайте с аналогами других брендов - они не гарантируют совместимость.
