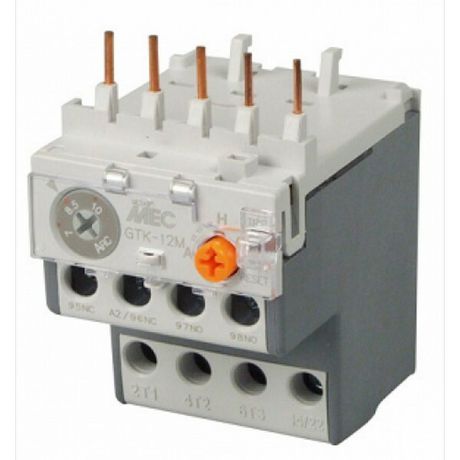

Тепловое реле GTK-12M 5A 3H EXP - 1271003700 LSIS

Тепловое реле GTK-12M 5A 3H EXP предназначено для защиты электродвигателей от перегрузки и является частью системы управления с мини-контакторами. Бренд LS Electric, артикул 1271003700, обеспечивает надёжную работу в промышленных условиях благодаря точному срабатыванию при превышении тока и совместимости с DIN-рейкой.

Назначение и область применения

Тепловое реле GTK-12M 5A 3H EXP защищает электродвигатели от длительной перегрузки, вызванной превышением номинального тока. Его применяют в цепях управления с мини-контакторами, где требуется автоматическое отключение при перегреве обмоток двигателя. Подходит для станков, насосов, конвейеров и другого оборудования с асинхронными двигателями до 5 А.

Технические характеристики

• Номинальный ток: 5 А - регулируемый порог срабатывания, соответствует нагрузкам двигателей этого класса;
• Количество полюсов: 3 - контроль трёх фаз одновременно, что важно для балансировки тока;
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до 690 В переменного тока;
• Количество контактов: 1 НО (нормально открытый) - используется для сигнализации или отключения цепи управления;
• Исполнение: нереверсивное - не поддерживает управление в обоих направлениях, только защитная функция;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку 35 мм без дополнительных креплений;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри щита;
• Тип подключения: винтовое - провода затягиваются гайками, обеспечивают надёжный контакт при правильном моменте;
• Класс расцепления: 10А - время срабатывания при 6-кратном токе составляет 4–10 секунд, что соответствует стандартным требованиям к защите двигателей.

Совместимость и монтаж

Тепловое реле GTK-12M 5A 3H EXP проектировалось для установки непосредственно на мини-контакторы LS Electric с винтовыми зажимами. Также возможно использование через отдельное монтажное основание AZ-22H, если контактор не имеет встроенного крепления. Монтаж на DIN-рейку позволяет легко заменить устройство без демонтажа всей цепи. Подключаются три фазы и один вспомогательный контакт - все соединения выполнены винтовым способом, требуют проверки после первичной затяжки.

Безопасность и стандарты

Тепловое реле GTK-12M 5A 3H EXP соответствует международным нормам IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления и коммутационных устройств. Защита от перегрузки реализована по принципу термического расширения, исключающему риск возгорания при штатной работе. Отсутствие степени защиты выше IP20 требует установки в закрытом электрошкафу.

Преимущества

• Высокая точность срабатывания благодаря дифференциальному типу защиты - реагирует на imbalance тока между фазами;
• Установка на DIN-рейку снижает время монтажа и обслуживания;
• Встроенный вспомогательный контакт 1НО позволяет передавать сигнал о срабатывании в систему управления или на индикацию;
• Совместимость с широким спектром мини-контакторов LS Electric - единая экосистема компонентов;
• Надёжные винтовые зажимы - устойчивы к вибрациям и долговечны при многократных подключениях.

Ограничения применения

• Не предназначен для работы вне закрытых щитов из-за низкой степени защиты IP20 - запрещена установка на открытом воздухе или в сырых помещениях;
• Не поддерживает реверсирование - нельзя использовать в системах с изменением направления вращения двигателя без внешнего решения;
• Только одно вспомогательное окно - недоступен контакт НЗ, что ограничивает возможности сигнализации отказа;
• Фиксированный номинальный ток 5 А - невозможно регулировать порог срабатывания, подбор осуществляется по значению тока двигателя.

Примеры использования

• Защита трехфазного двигателя 2,2 кВт, потребляющего около 4,8 А, в системе конвейера;
• Подключение к мини-контактору LS GLC-12 в распределительном щите станка с ЧПУ;
• Автоматическое отключение насоса при заклинивании крыльчатки и росте тока выше 5 А.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя значению 5 А - при большем токе выбирайте реле с более высоким рейтингом;
• При монтаже на DIN-рейку убедитесь, что реле плотно зафиксировано - слабое крепление может вызвать нагрев и ложное срабатывание;
• После первого включения проверьте затяжку винтов подключения - они могут ослабнуть при прогреве;
• Если двигатель часто запускается под нагрузкой, учтите, что класс расцепления 10А допускает кратковременную перегрузку - не путайте с аварийным коротким замыканием, которое требует предохранителей;
• Для удобства диагностики используйте вспомогательный контакт 1НО - он позволит подключить индикатор срабатывания или отправить сигнал в PLC.
