Ответвитель для лотка Х-образ. 400х50 сталь 1мм XD50-400 КМ LO0153 КМ-Профиль

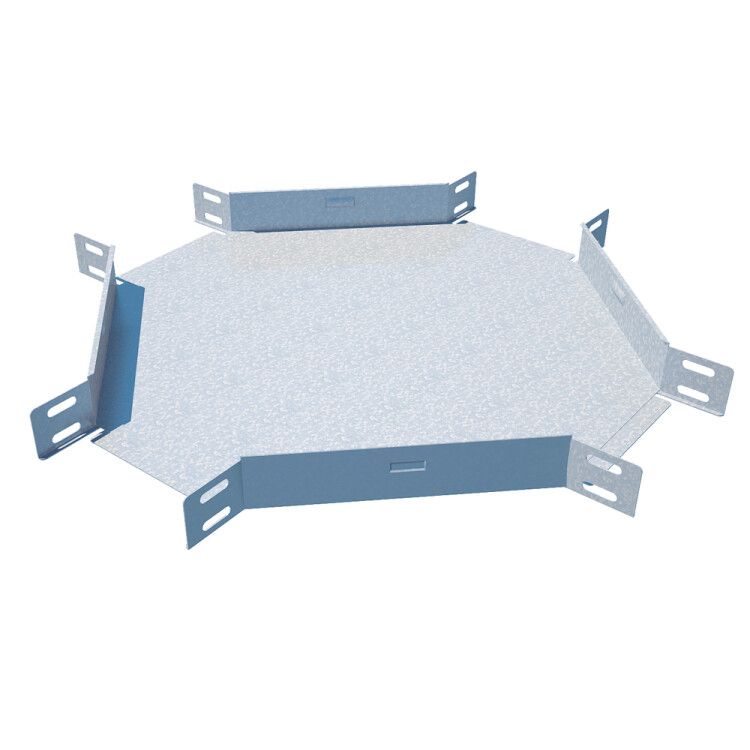

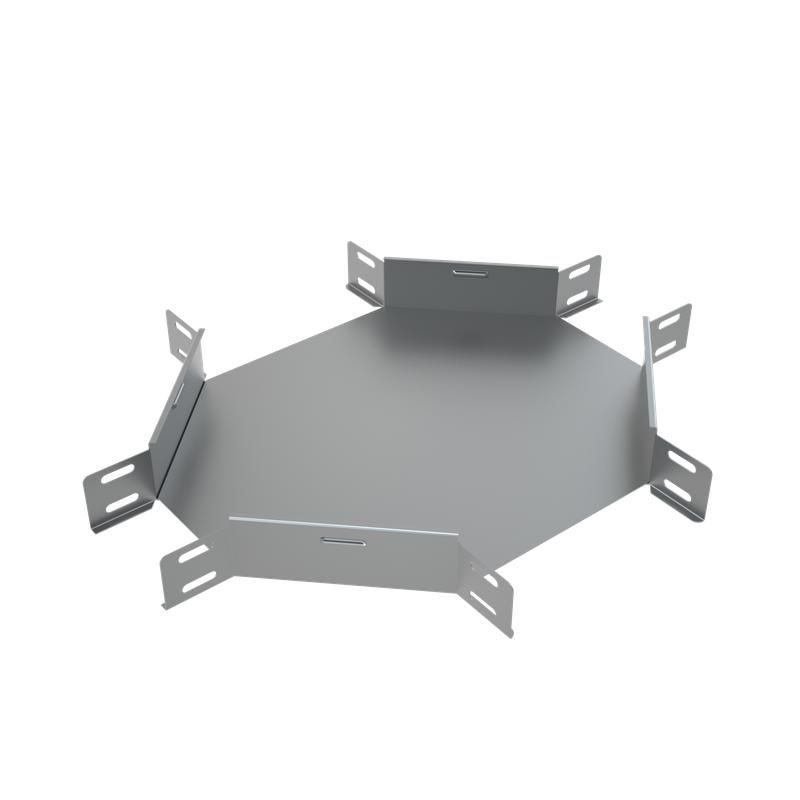

Разветвитель Х-образный 50х400 мм, сталь 1 мм, КМ-профиль - это фасонный элемент для сборки кабельных трасс из металлических лотков. Он обеспечивает равномерное ответвление кабелей в четыре направления, сохраняя целостность и жёсткость системы. Применяется в помещениях с сухим и слабоагрессивным климатом, совместим с лотками той же серии.

Назначение и область применения

Разветвитель Х-образный 50х400 мм, сталь 1 мм, КМ-профиль используется для создания ответвлений в кабельных трассах, где необходимо распределить провода в четырёх направлениях: прямо, влево, вправо и назад. Элемент предназначен для монтажа внутри зданий - например, в цехах, серверных, распределительных пунктах, на объектах ЖКХ и промышленности. Подходит для систем, где требуется надёжная, долговечная и огнестойкая кабеленесущая конструкция.

Технические характеристики

• Тип: X-образный разветвитель
• Габариты: ширина 400 мм, высота борта 50 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 1 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает плавный переход кабелей без перегибов
• Покрытие: оцинкованное, антикоррозийное, с повышенной адгезией
• Цвет: серый
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата
• Исполнение: с интегрированными соединительными лепестками - не требуют дополнительных крепёжных деталей при стыковке

Совместимость и монтаж

Разветвитель Х-образный 50х400 мм, сталь 1 мм, КМ-профиль совместим исключительно с лотками той же серии: шириной 400 мм и высотой борта 50 мм. Соединение происходит за счёт заводских лепестков - они гнутся и фиксируются в замках смежных участков лотка. Монтаж выполняется без сварки: достаточно вынуть крепёж, согнуть лепестки и закрепить их в пазах. Для герметичности и защиты от внешних воздействий рекомендуется использовать крышку того же производителя.

Безопасность и стандарты

Элемент соответствует ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность использования в зонах с повышенными требованиями к пожаробезопасности. Оцинкование по методу Сендзимира гарантирует равномерное покрытие, устойчивое к механическим повреждениям и коррозии. Нет открытых острых кромок - снижает риск травм при монтаже.

Преимущества

• Интегрированные соединители - экономят время на установке, не нужны болты или хомуты
• Оцинковка по Сендзимиру - более прочное и равномерное покрытие, чем обычное горячее цинкование
• Жёсткая конструкция - минимизирует прогибы и деформацию при нагрузке
• Огнестойкость - безопасно применять рядом с электрооборудованием и вентиляционными каналами
• Серый цвет - маскирует следы окисления и пыли, не требует покраски

Ограничения применения

Разветвитель Х-образный 50х400 мм, сталь 1 мм, КМ-профиль не предназначен для:

• установки на открытом воздухе - даже при исполнении УХЛ3 он не рассчитан на постоянную влагу, осадки или солевой туман;
• работы в агрессивных средах - пары кислот, щелочей, растворителей могут разрушить цинковое покрытие;
• монтажа с лотками других серий - несовпадение габаритов и формы креплений приведёт к потере жёсткости и утечке кабелей;
• использования без крышки - при наличии вибраций или частом обслуживании кабели могут выпадать или перетираться.

Примеры использования

• Распределение силовых кабелей от главного лотка к трём станкам и одной системе управления в цехе.
• Обход препятствий в серверной комнате: трасса проходит через колонну, и разветвитель позволяет направить кабели вверх, вниз и в сторону.
• Подключение кабелей к распределительному щиту с нескольких направлений - особенно удобно при модульном монтаже.

Практические советы

• Перед монтажом проверьте внутренний радиус 100 мм - он определяет минимальный радиус изгиба кабелей. Не используйте жёсткие многожильные провода с меньшим радиусом изгиба.
• Не забывайте устанавливать крышку - она защищает от пыли, случайных контактов и механических ударов.
• При необходимости удлинения трассы - используйте только лотки КМ-профиль с такими же параметрами (400×50 мм). Совмещение с другими брендами недопустимо.
• Артикулы этого изделия: xd50*400, lo0153, xd50-400 - при заказе указывайте один из них, чтобы избежать путаницы.
• Для длительной службы в условиях повышенной запылённости периодически протирайте поверхность - оцинковка устойчива, но пыль может задерживать влагу.
