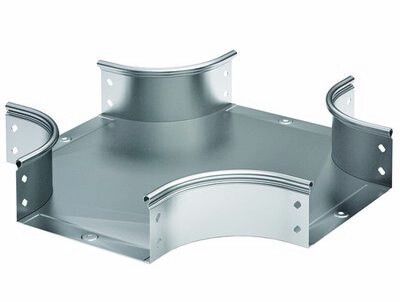

Ответвитель DPX крестообразный 400х50 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36186K DKC ДКС

Ответвитель крестообразный DPX 400х50 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из серии S5 Combitech от DKC, предназначенный для организации пересечений и ответвлений кабельных путей с сохранением целостности защиты и жесткости конструкции. Подходит для прокладки силовых и управляющих кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Ответвитель крестообразный DPX 400х50 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрещивающихся и разветвленных кабельных трасс в системе S5 Combitech. Он позволяет менять направление кабельного пути на 90 градусов в двух плоскостях одновременно - например, когда один лоток проходит поверх другого, либо когда требуется сделать ответвление в сторону от основной трассы. Применяется в промышленных объектах: цехах, АЭС, транспортных терминалах, энергообъектах, где требуются надежные и долговечные решения для кабельных систем.

Технические характеристики

• Тип изделия: крестообразный ответвитель (X-образный)
• Ширина кабельного лотка: 400 мм
• Высота кабельного лотка: 50 мм
• Внутренний радиус изгиба: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции
• Материал корпуса: нержавеющая сталь
• Защитное покрытие: оцинковка горячим способом (по технологии Сендзимира) - повышает коррозионную стойкость
• Исполнение: усиленное - рассчитано на большие пролеты и высокую механическую нагрузку
• Наличие NATO-отверстий: да - совместимо с крепежом стандарта NATO, ускоряет установку
• Огнестойкость: да - соответствует требованиям к негорючим материалам в кабельных трассах
• Цвет: серый - унифицированный цвет всей серии S5 Combitech

Совместимость и монтаж

Ответвитель крестообразный DPX 400х50 в комплекте с крепежными элементами и соединительными пластинами полностью совместим с другими элементами системы S5 Combitech: прямыми участками, углами, крышками и фиксаторами. Монтаж выполняется с использованием входящих в комплект соединительных пластин и болтовых креплений - никаких дополнительных деталей не требуется. Установка происходит на предварительно смонтированные прямые участки лотка. NATO-отверстия позволяют использовать универсальный крепеж, что особенно удобно при ремонте или модернизации существующих трасс. Каждый элемент фиксируется равномерно по четырем точкам - гарантирует устойчивость даже при значительном весе кабелей.

Безопасность и стандарты

Ответвитель крестообразный DPX 400х50 в комплекте с крепежными элементами и соединительными пластинами изготовлен из материалов, соответствующих нормам пожарной безопасности: не распространяет горение, не выделяет токсичных веществ при нагреве. Оцинковка по методу Сендзимира обеспечивает длительную защиту от коррозии в помещениях с повышенной влажностью или химически активной средой. Соответствует требованиям ГОСТ Р 50571 и IEC 61537 для кабельных лотков в промышленных системах.

Преимущества

• Готовый комплект - все необходимые крепежи и пластины уже включены, снижает риск ошибок при сборке
• Усиленная конструкция - выдерживает большие массы кабелей и внешние нагрузки
• Одинаковая толщина стенок по всем направлениям - равномерная несущая способность
• Совместимость с NATO-крепежом - ускоряет замену и ремонт
• Стальная конструкция с оцинковкой - срок службы более 25 лет в агрессивных условиях

Ограничения применения

Ответвитель крестообразный DPX 400х50 в комплекте с крепежными элементами и соединительными пластинами не предназначен для использования вне системы S5 Combitech - другие серии лотков имеют отличные параметры крепления и геометрии. Также не рекомендуется применять его в местах постоянного воздействия открытого пламени или температур выше +100 C. Нельзя использовать как опору для оборудования - он служит исключительно для прокладки кабелей.

Примеры использования

• Пересечение кабельных трасс между двумя технологическими линиями на заводе
• Ответвление питания к группе станков от главного кабельного канала
• Обход препятствий (колонн, трубопроводов) в производственных залах
• Подключение датчиков и автоматики в зонах с ограниченным пространством

Практические советы

• При монтаже проверьте соответствие внутреннего радиуса 100 мм минимальному допустимому радиусу изгиба используемых кабелей - это предотвратит повреждение изоляции
• Не забудьте закрыть верхнюю часть ответвителя крышкой из той же серии - это сохранит степень защиты IP54 и предотвратит попадание пыли и влаги
• Для длинных трасс с большим количеством ответвлений используйте дополнительные поддерживающие кронштейны - даже усиленный ответвитель не заменяет опоры на пролетах свыше 2 метров
• При работе в агрессивной среде (например, на химзаводах) регулярно осматривайте места стыков - хотя оцинковка устойчива, механические повреждения могут нарушить защиту
