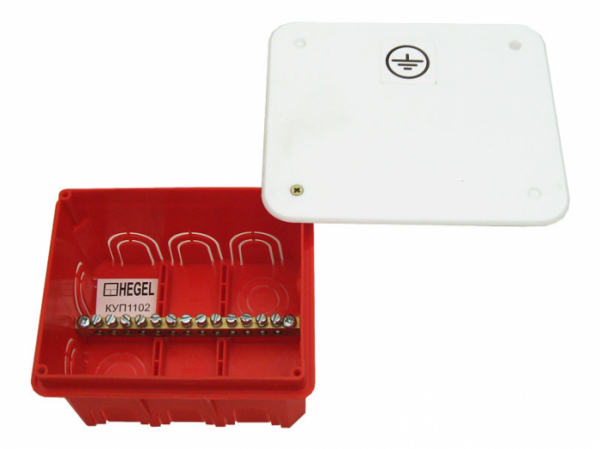

Коробка распределительная СП для сплошн. стен уравн. потенциалов HEGEL КУП1102-И

Коробка уравнивания потенциалов KUP1102-I от HEGEL - компактное устройство для безопасного соединения заземляющих проводников в сплошных стенах. Применяется в жилых, коммерческих и промышленных объектах для выравнивания потенциалов между металлическими элементами, снижая риск поражения электрическим током.

Назначение и область применения

Коробка уравнивания потенциалов KUP1102-I используется для создания дополнительной системы уравнивания потенциалов (ДСУП) в зонах повышенной опасности - ванных комнатах, кухнях, производственных цехах, серверных. Она обеспечивает надёжное соединение всех доступных металлических частей (труб, радиаторов, каркасов оборудования) с системой заземления, предотвращая возникновение разницы потенциалов.

Подходит для установки в кирпичную, бетонную или каменную кладку. Обеспечивает разветвление заземляющих проводников от основного контура к нескольким точкам подключения.

Технические характеристики

• Габариты внешние: 120×100×60 мм
• Внутренний объём: 112×92×58,5 мм
• Количество вводов: 12 штук
• Максимальное сечение провода: до 10 мм2
• Степень защиты: IP20 - защита от контакта пальцами и твёрдыми предметами >12 мм; не защищена от воды
• Материал корпуса: полипропилен, безгалогенный состав
• Цвет: красный
• Тип ввода: штампованные отверстия
• Крышка: непрозрачная, фиксируется винтами
• Ввод с тыльной стороны: есть - позволяет выводить провода через заднюю стенку
• Исполнение: одинарный (не модульный)

Совместимость и монтаж

Коробка KUP1102-I устанавливается в подготовленное углубление в сплошной стене из кирпича, бетона или аналогичных материалов. Для монтажа используются раствор или специальные крепёжные элементы. Штампованные вводы позволяют продеть кабели прямо через стенки корпуса - сверление не требуется.

Провода сечением до 10 мм2 можно подключать напрямую внутри коробки. Все соединения выполняются с помощью болтов, клемм или ответвителей. Убедитесь, что глубина ниши соответствует внутренним размерам (58,5 мм) - иначе крышка не закроется плотно.

На крышке имеется символ «Заземление» - это обязательный маркировочный элемент согласно требованиям ПУЭ.

Безопасность и стандарты

Коробка уравнивания потенциалов KUP1102-I изготовлена из безгалогенного полипропилена - материал не выделяет токсичных веществ при нагреве или горении. Соответствует требованиям безопасности для внутренней установки в помещениях с постоянным пребыванием людей.

IP20 означает, что изделие **не предназначено** для влажных зон, открытых площадок или мест с возможностью попадания воды. Для таких условий требуются коробки с IP44 и выше.

Преимущества

• Компактный размер - легко помещается в стандартные штробы
• 12 вводов обеспечивают гибкость распределения заземляющих проводников
• Винтовая крышка обеспечивает прочное и долговечное крепление
• Наличие тыльного ввода упрощает прокладку трассы за стеной
• Ярко-красный цвет повышает визуальное отличие от других коробок - удобно при обслуживании

Ограничения применения

• Не применяется во влажных помещениях без дополнительной герметизации - IP20 недостаточна для ванных комнат, бань, подвалов
• Не предназначен для наружной установки
• Максимальное сечение провода - 10 мм2; более толстые кабели (например, 16 мм2) не поместятся
• Не совместим с модульными системами - нельзя встраивать автоматические устройства или УЗО
• Не рекомендуется использовать в условиях высоких температур (>+60C) или прямого солнечного света

Примеры использования

• Подключение заземляющего проводника от металлической ванны к главному заземляющему проводу в стене
• Соединение труб холодного и горячего водоснабжения с системой уравнивания потенциалов в туалете
• Разветвление заземляющей шины от щита к радиаторам отопления, металлическому каркасу кухонного гарнитура и батарее
• Организация точки уравнивания в производственной зоне рядом с станком с металлическим корпусом

Практические советы

• Перед монтажом проверьте соответствие глубины штробы внутреннему размеру коробки - 58,5 мм. Глубже делать не стоит, чтобы не нарушить целостность стены.
• Используйте медные провода сечением 6–10 мм2 - они оптимальны по проводимости и механической прочности.
• После сборки обязательно проверьте контакт между всеми проводами и шиной - используйте тестер с функцией прозвонки.
• Не перегружайте вводы: 12 отверстий - это максимум, но не все должны использоваться сразу. Лучше оставить запас для будущего расширения системы.
• При замене старой коробки - сохраните маркировку «Заземление» на новой крышке. Это требование нормативов.
