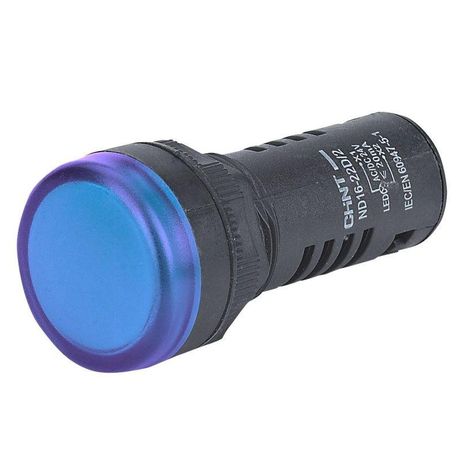

Индикатор помехозащищенный ND16-22D/4K2 синий АС 230В (R) | 146695 CHINT

Индикатор помехозащищенный ND16-22D/4K2 синий АС 230В (R) от CHINT - компактный сигнальный элемент с высокой устойчивостью к электромагнитным помехам, предназначенный для визуального отображения состояния оборудования в условиях промышленного шума. Модель ND16-22D/4K2 синий АС 230В (R) работает от сети 230 В переменного тока и оснащена синей линзой и винтовым подключением.

Назначение и область применения

Индикатор ND16-22D/4K2 синий АС 230В (R) используется для визуальной индикации включения или работы оборудования. Подходит для установки на пультах управления, щитах автоматики, станках, конвейерах и других устройствах, где требуется надёжная работа в условиях электромагнитных помех. Применяется в промышленной автоматизации, энергетике и машиностроении.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Цвет линзы: Синий
• Тип цоколя: BA9s - стандартный двухконтактный цоколь для вставных ламп
• Степень защиты: IP40 - защита от твёрдых частиц крупнее 1 мм, без защиты от воды
• Тип линзы: Высокая - увеличенная высота для лучшей видимости издалека
• Тип подключения: Винтовые зажимы - надёжное и удобное подключение проводов
• Комплектация: Уже установлена лампа - не требует самостоятельной замены при установке
• Наличие переднего кольца: Да - черное кольцо обеспечивает плотную фиксацию в панели и эстетичный внешний вид
• Габаритные размеры: 30,5 × 22 × 15 мм - компактный формат для плотной компоновки
• Количество индикаторов: 1
• Ресурс: до 40 000 часов работы

Совместимость и монтаж

Индикатор ND16-22D/4K2 синий АС 230В (R) монтируется в панель через круглое отверстие диаметром 16 мм - совместим с типовой конструкцией корпусов серии ND16. Для установки необходимо продеть выводы лампы через отверстие и закрутить переднее кольцо снизу. Клеммы подключаются к сети 230 В переменного тока с помощью винтовых зажимов. Лампа уже встроена - менять её не нужно, пока она не перегорит. Убедитесь, что напряжение соответствует 230 В AC - применение на постоянном токе или другом напряжении недопустимо.

Безопасность и стандарты

Индикатор ND16-22D/4K2 синий АС 230В (R) соответствует требованиям безопасности для устройств класса I и предназначен для использования в помещениях с нормальными условиями эксплуатации. Степень защиты IP40 исключает попадание твёрдых предметов, но не защищает от влаги - не применяйте в сырых средах или на улице. Серия ND16 прошла испытания на помехозащищённость, что снижает риск ложных срабатываний вблизи частотных преобразователей и мощных двигателей.

Преимущества

• Помехозащищённая конструкция - минимизирует влияние ЭМП от частотников, сварочных аппаратов и силовых кабелей
• Встроенная лампа - не требует дополнительных действий при установке
• Высокая линза - обеспечивает хорошую видимость даже при ярком освещении
• Долгий срок службы - до 40 000 часов работы без замены
• Универсальность серии ND16 - совместима с большинством стандартных панелей и корпусов

Ограничения применения

• Не предназначено для использования во влажных, пыльных или агрессивных средах - степень защиты IP40 не защищает от брызг и пыли
• Подходит только для переменного тока 230 В - нельзя использовать на постоянном токе или при напряжении ниже/выше указанного
• Не рекомендуется для установки в местах с механическими воздействиями - хрупкая линза может повредиться при ударах
• Замена лампы невозможна - при выходе из строя весь индикатор следует заменить

Примеры использования

• Индикация включения насоса на панели управления водоснабжения
• Сигнал “работает” на частотном преобразователе
• Индикация наличия питания в распределительном щите
• Состояние нагревательного элемента в термокамере
• Сигнализация готовности к запуску на конвейерной линии

Практические советы

• При монтаже проверьте глубину отверстия - габариты индикатора 30,5 мм в длину, чтобы он полностью вошёл в панель без выступа
• Используйте жилы сечением до 2,5 мм2 - они хорошо фиксируются в винтовых клеммах
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если нужна защита от влаги - выбирайте модели с IP65/IP67; этот индикатор - только для сухих помещений
• При замене используйте аналогичный индикатор ND16-22D/4K2 синий АС 230В (R) - другие цвета или напряжения не подходят
