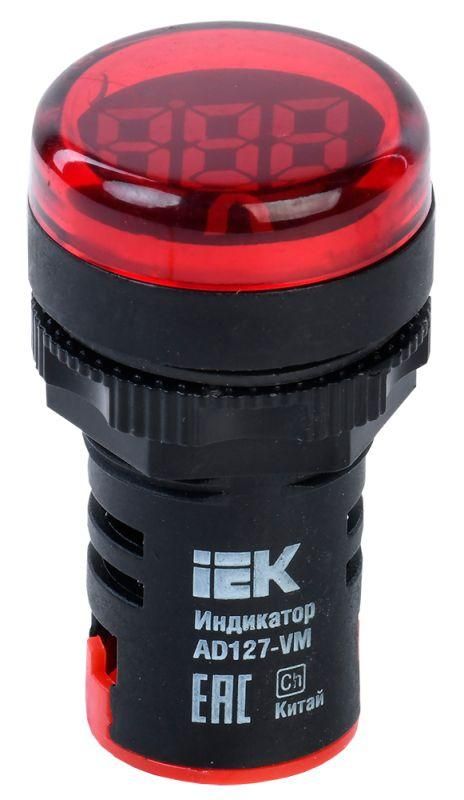

Индикатор значения напряжения AD127-VM KARAT 50-500В 22мм IEK (ИЭК) BBI40-VM

Индикатор значения напряжения AD127-VM от IEK - компактное цифровое устройство для контроля переменного напряжения в пределах 50–500 В. Подходит для установки в распределительных щитах, на панелях оборудования и в системах электроснабжения. Артикул bbi40-vm обеспечивает точную визуальную индикацию уровня напряжения красным светом.

Назначение и область применения

Indikator znacheniya napryazheniya AD127-VM предназначен для постоянного наблюдения за уровнем переменного напряжения в электрических цепях. Устройство устанавливается на переднюю панель шкафа или щита и показывает реальное значение напряжения в режиме реального времени. Применяется в промышленных щитах управления, на станках, конвейерах, системах автоматизации и в объектах ЖКХ, где требуется оперативный контроль параметров сети.

Технические характеристики

• Диапазон измерений: 50–500 В переменного тока (AC)
• Максимальное измеряемое напряжение: 500 В
• Тип индикации: цифровой жидкокристаллический дисплей
• Цвет свечения индикатора: красный
• Тип установки: на переднюю панель
• Диаметр отверстия для монтажа: 22 мм

Совместимость и монтаж

AD127-VM устанавливается в подготовленное круглое отверстие диаметром 22 мм. Крепление осуществляется через фланец с резьбой - устройство зажимается сзади панели. Для подключения используются два провода: L (фаза) и N (нейтраль). Напряжение питания берётся прямо из контролируемой цепи - внешний источник не нужен. Совместим со стандартными щитами и панелями толщиной до 8 мм. Перед установкой проверьте соответствие напряжения в цепи диапазону 50–500 В AC.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Не имеет сертификата IP - не предназначено для работы во влажных средах или открытых помещениях. Эксплуатация допускается только внутри закрытых щитов и панелей с защитой от механических повреждений и брызг воды.

Преимущества

• Малые габариты - легко помещается даже в плотно укомплектованных щитах
• Яркая красная индикация - хорошо видна при любом освещении
• Автономное питание - не требует внешнего блока питания
• Цифровая индикация - исключает ошибки считывания по сравнению с аналоговыми приборами
• Стандартный диаметр 22 мм - совместим с большинством существующих решений

Ограничения применения

• Не работает с постоянным током (DC) - только переменный ток (AC)
• Нельзя применять при напряжении выше 500 В - возможен выход из строя
• Не защищён от влаги и пыли - запрещена установка вне герметичных щитов
• Не имеет функций защиты или аварийного отключения - только индикация
• Работает только при наличии нагрузки - при холостом ходе может давать некорректные показания

Примеры использования

• Контроль напряжения на входе в промышленный станок
• Отображение уровня напряжения в распределительном щите офисного здания
• Мониторинг сети на участке конвейера с чувствительной аппаратурой
• Фиксация перепадов напряжения в системах бесперебойного питания

Практические советы

• Перед установкой убедитесь, что напряжение в цепи находится в диапазоне 50–500 В - превышение выведет устройство из строя
• При монтаже используйте только медные провода сечением не менее 0,75 мм2 - недостаточное сечение вызовет нагрев контактов
• Не затягивайте крепления слишком сильно - можно повредить пластиковую рамку корпуса
• Если индикация мерцает или не отображает данные - проверьте целостность подключения к фазе и нулю
• Для удобства обслуживания рекомендуется располагать AD127-VM на уровне глаз при открывании щита
