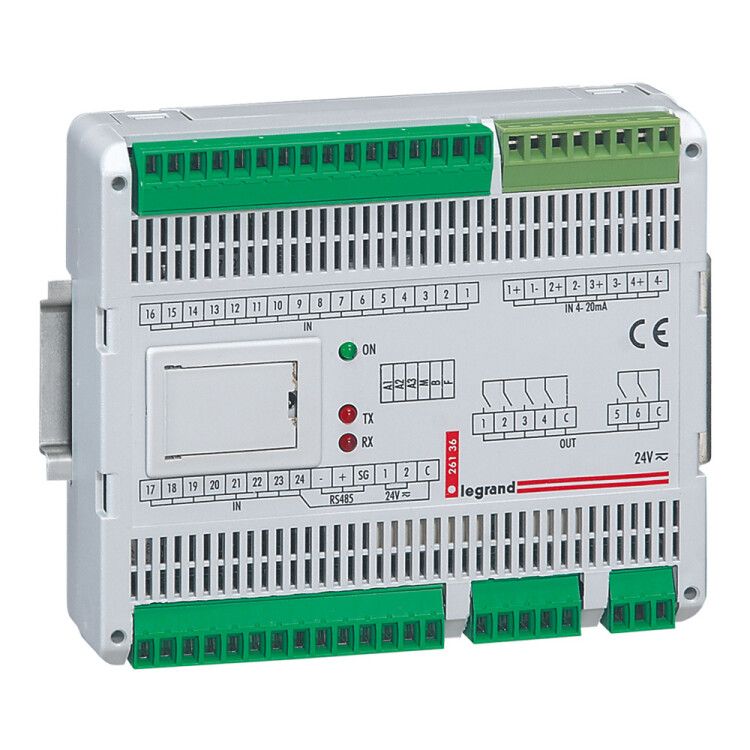

Интерфейс сигнальный Legrand Euro DPX3 с 24 входами и 6 выходами предназначен для согласования сигналов между устройствами низковольтной автоматики и контроллерами, работающими на напряжении 24 В AC/DC. Артикул 026136 обеспечивает надёжную передачу дискретных сигналов в промышленных системах управления.

Назначение и область применения

Интерфейс сигнальный Legrand Euro DPX3 используется для изоляции и преобразования дискретных сигналов между полями (датчики, кнопки, концевые выключатели) и управляющей аппаратурой (ПЛК, реле, модули ввода-вывода). Подходит для установки в шкафах управления на объектах с высоким уровнем электромагнитных помех — на конвейерах, станках, линиях упаковки, системах вентиляции и водоснабжения.

Технические характеристики

• Номинальное напряжение: 24 В AC/DC — работает как от переменного, так и от постоянного тока, что расширяет возможности подключения.
• Количество входов: 24 — каждый вход принимает сигнал от внешнего устройства (например, датчика или кнопки).
• Количество выходов: 6 — выходы формируют изолированные команды для управления нагрузками (реле, световые индикаторы, маломощные исполнительные механизмы).
• Номинальный ток: 0,33 А — максимальная допустимая нагрузка на каждый выход; не предназначено для управления мощными устройствами.
• Тип соединения: винтовые зажимы — надёжное и проверенное крепление проводов, требует периодической затяжки.
• Способ монтажа: на DIN-рейку 35 мм — совместим со стандартными шкафами автоматики.
• Степень загрязнения: 2 — рассчитан на работу в помещениях с умеренным количеством пыли и невысокой влажностью.

Совместимость и монтаж

Интерфейс сигнальный Legrand Euro DPX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые клеммы как на стороне поля (входы), так и на стороне управления (выходы). Каждый вход и выход имеет собственные зажимы — не требуется использование дополнительных перемычек. Устройство совместимо с большинством ПЛК и модулей ввода-вывода, имеющих 24 В DC/AC логические интерфейсы. Обращайте внимание на полярность при подключении постоянного тока — хотя устройство работает на AC/DC, перепутанная полярность может повредить внутреннюю оптопару.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования класса защиты II и сертифицировано для работы в условиях степени загрязнения 2. Не имеет функции гальванопарирования между входами и выходами — каждая группа из 4 входов и 1 выхода изолирована друг от друга, но внутри группы возможна взаимная связь. Напряжение изоляции не указано — не применяйте для цепей выше 24 В.

Преимущества

• Поддержка AC/DC — позволяет использовать один тип интерфейса для различных источников сигналов без замены оборудования.
• Высокая плотность каналов — 24 входа и 6 выходов в компактном корпусе экономят место в шкафу.
• Винтовые клеммы — обеспечивают долговечное соединение даже при вибрациях, характерных для промышленных условий.
• Модульная конструкция — легко комбинируется с другими устройствами серии DPX3 для расширения системы.

Ограничения применения

• Не предназначен для управления нагрузками более 0,33 А — для больших токов требуется применение промежуточных реле.
• Отсутствует защита от перенапряжений — рекомендуется устанавливать TVS-диоды или фильтры на входах при работе в условиях частых импульсных помех.
• Не защищён от пыли и воды (IP-класс не указан) — нельзя использовать вне шкафа или в сырых средах.
• Нет индикации состояния входов/выходов — необходимо подключать внешние индикаторы для диагностики.

Примеры использования

• Подключение 24 датчиков положения на конвейере к одному ПЛК через 6 выходов интерфейса.
• Формирование сигналов запуска/останова трёх насосов из одного ПЛК с помощью 6 выходов.
• Сбор информации с кнопочных постов и аварийных остановов в одном месте для централизованного контроля.

Практические советы

• Перед первым подключением проверьте соответствие напряжения питания — 24 В AC/DC, не выше!
• Затягивайте винты клемм с усилием 0,2–0,3 Н·м — недостаточно или слишком сильно может повредить контакт.
• Используйте жилы сечением до 2,5 мм² — больше не войдут в зажимы.
• Разделяйте силовые и слаботочные провода в шкафу — чтобы исключить наводки на чувствительные входы.
• При использовании в вибрирующих средах регулярно проверяйте состояние клемм — особенно после первого месяца эксплуатации.
