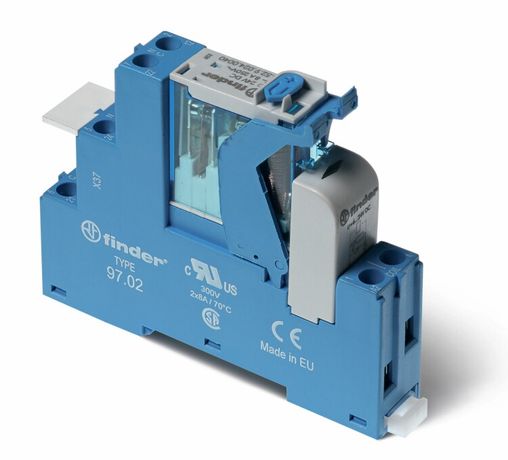

Интерфейсные модули реле, Светодиод + диод, Контакты AgNi, 2CO 8A, 125VDC - 4C0291250050SPA FINDER 4C.02.9.125.0050SPA

Модуль интерфейсный Finder 4C 4c.02.9.125.0050spa - это электромеханическое реле с двумя переключающими контактами на 8 А, предназначенное для изолированного управления нагрузками постоянного тока напряжением до 125 В. Подходит для установки на DIN-рейку в распределительных щитах автоматизации и систем управления.

Назначение и область применения

Модуль интерфейсный Finder 4C 4c.02.9.125.0050spa используется для коммутации слаботочных управляющих сигналов в мощные цепи постоянного тока. Он обеспечивает гальваническую развязку между входом управления и выходной нагрузкой, что важно в системах автоматизации, где требуется безопасное управление оборудованием от PLC, контроллеров или датчиков. Применяется в промышленных щитах: станках, конвейерах, системах освещения, насосах и других устройствах с нагрузкой до 8 А постоянного тока.

Технические характеристики

• Напряжение питания: 125 В постоянного тока (DC)
• Коммутируемый ток: 8 А (на каждый контакт)
• Количество контактов: 2 переключающих (2CO - два однополюсных переключающих контакта)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге, подходят для постоянного тока
• Тип управления: моностабильное (обычное реле - включается при подаче напряжения, выключается при её снятии)
• Подключение: винтовые клеммы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: на DIN-рейку 35 мм
• Индикация: светодиод (LED) показывает наличие напряжения на катушке, дополнительно есть механический индикатор положения контактов
• Функционал: кнопка ручного тестирования - позволяет проверить работу реле без внешнего сигнала
• Полярность: определённая - необходимо соблюдать правильную полярность подключения питания
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +55C, допустима повышенная влажность
• Корпус: пластиковый, самозагасающий
• В комплекте: розетка для быстрого демонтажа (клипса 97.02SPA)

Совместимость и монтаж

Реле совместимо с базовой розеткой 97.02SPA, которая вставляется в DIN-рейку. Модуль фиксируется в розетке с помощью пластиковой клипсы - достаточно нажать до щелчка. Для подключения проводов используйте винтовые клеммы: зажимайте жилы сечением до 2,5 мм2, не оголяйте слишком много изоляции. Клеммы рассчитаны на многожильные и одножильные провода. Обязательно подключите питание с учётом полярности (+ и –): неверная полярность может повредить внутренний диод и светодиод.

Безопасность и стандарты

Модуль соответствует европейским нормам безопасности: EN 61810-1 (общие требования к реле), EN 61810-2 (требования к реле с силовыми контактами) и EN 61810-7 (тестирование и методы испытаний). Конструкция имеет принудительно управляемые контакты - при отказе механизма контакты остаются в исходном состоянии, предотвращая опасные ситуации. Это требование актуально для систем безопасности по IEC 62061 и ISO 13849.

Преимущества

• Высокая надёжность контактов AgNi - меньше окисления и дугового износа при работе с постоянным током
• Наличие индикации (LED + механический индикатор) - сразу видно состояние реле даже в тёмном шкафу
• Кнопка теста - позволяет диагностировать работоспособность без отключения системы
• Розетка с клипсой - ускоряет замену при ремонте, не требует перепайки проводов
• Гальваническая развязка - защищает чувствительную электронику от помех и скачков напряжения

Ограничения применения

• Не предназначено для переменного тока - применение на AC вызовет преждевременный износ контактов
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты
• Максимальное напряжение 125 В DC - превышение может вызвать пробой изоляции или дуговое замыкание
• Не рекомендуется для частых включений более 1000 раз в час - высокая частота снижает срок службы контактов
• Обязательно соблюдение полярности - обратное подключение выведет из строя индикацию

Примеры использования

• Управление двигателем постоянного тока 24–125 В через PLC
• Переключение световых сигналов в системах аварийной сигнализации
• Коммутация нагревателей или клапанов в системах контроля температуры
• Реализация функции “ручной режим” в автоматических линиях через кнопку теста
• Изолированный вывод сигнала от датчика уровня к реле управления насосом

Практические советы

• При монтаже на DIN-рейку убедитесь, что розетка плотно зафиксирована - слабый контакт может вызывать перегрев
• Для долгой работы с нагрузкой близкой к 8 А, используйте провода сечением не менее 1,5 мм2 и избегайте скруток
• Если реле часто включает индуктивные нагрузки (катушки, двигатели), добавьте вольтодиодный демпфер параллельно нагрузке - продлит жизнь контактам
• При замене - всегда отключайте питание. Даже при выключенном управлении, если нагрузка под напряжением, возможна дуга при отключении
• Артикулы 4c.02.9.125.0050spa и 4c0291250050spa - это один и тот же продукт; различие только в формате записи. Проверяйте совместимость с розеткой 97.02SPA перед заказом
