Интерфейсный модуль, твердотельное реле, серия MasterBASIC; выход 6A (24В DC); питание 230-240В AC; категория защиты IP20 | 390082309024 Finder 39.00.8.230.9024

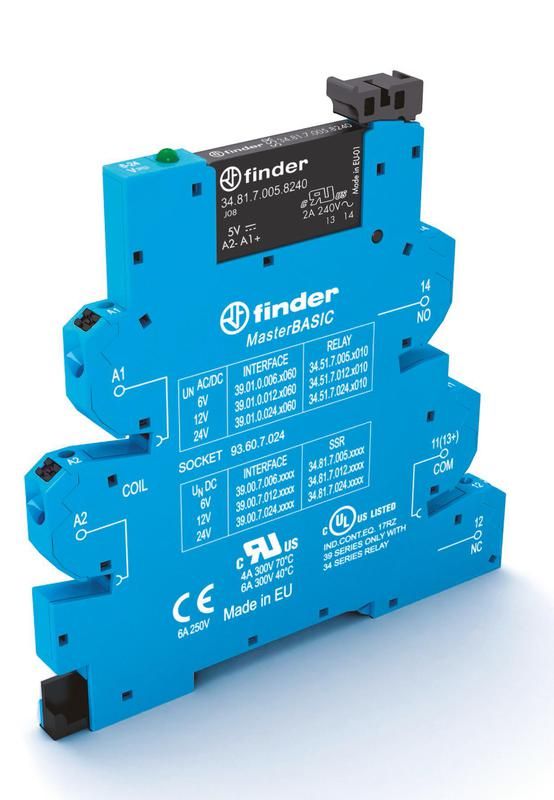

Интерфейсный модуль Finder 39.00.8.230.9024 - это твердотельное реле с пружинными клеммами Push-in, предназначенное для коммутации нагрузок постоянного тока до 6 А при напряжении 24 В DC. Устройство питается от сети 230–240 В AC и подходит для установки на DIN-рейку в автоматических системах управления.

Назначение и область применения

Интерфейсный модуль Finder 39.00.8.230.9024 используется для изолированного управления слаботочными цепями постоянного тока (до 24 В DC) с помощью сигнала переменного тока (230–240 В AC). Он применяется в системах автоматизации: управление двигателями, клапанами, освещением, конвейерами и другим оборудованием, где требуется надёжная и бесшумная коммутация без механических контактов.

Технические характеристики

• Напряжение питания: 230–240 В AC
• Номинальный ток выходной цепи: 6 А (DC)
• Выходное напряжение: до 24 В DC
• Тип переключающего элемента: твердотельное реле (без движущихся частей)
• Тип контакта: одинарный нормально открытый (НО)
• Управление: моностабильное (включение при подаче сигнала, выключение при его снятии)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Подключение: пружинные клеммы Push-in - быстрое соединение проводов без инструментов
• Светодиодная индикация: есть - показывает состояние включения выхода
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +55 C, умеренно влажный климат
• Монтаж: на DIN-рейку (монтажная плата - означает совместимость с типовой рейкой 35 мм)
• Нормативные документы: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Интерфейсный модуль Finder 39.00.8.230.9024 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке. Подключение входа и выхода осуществляется через пружинные клеммы Push-in: провода вставляются в гнездо до щелчка - контакт формируется без винтовых зажимов. Это снижает время сборки и исключает риск ослабления соединений.

На входе используются провода сечением до 2,5 мм2 (AC), на выходе - до 1,5 мм2 (DC). Кабели должны быть жесткими или многожильными с опрессованной наконечниками. Гибкие провода без наконечников могут плохо фиксироваться.

Безопасность и стандарты

Интерфейсный модуль соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность релейных устройств. Сертифицирован для работы в условиях, допускающих наличие проводящей пыли и колебаний напряжения +-10%. Отсутствие механических контактов снижает риск возгорания и искрообразования - устройство безопасно в средах с легковоспламеняющимися веществами, при условии соблюдения класса защиты IP20.

Преимущества

• Отсутствие механических контактов - срок службы до 1 млн операций, нет износа, шума и помех
• Быстрая установка благодаря клеммам Push-in - экономия времени при монтаже
• Светодиодная индикация позволяет визуально контролировать состояние выхода без тестера
• Гальваническая развязка между входом и выходом - предотвращает влияние помех и скачков напряжения
• Низкий уровень тепловыделения по сравнению с электромагнитными реле

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Выходная цепь рассчитана только на постоянный ток до 24 В; нельзя использовать для переменного тока
• Запрещён запуск индуктивных нагрузок выше 6 А - возможен пробой полупроводника
• Не рекомендуется применять в цепях с высокими импульсными перегрузками без внешней защиты (например, дифференциального сопротивления или TVS-диода)
• Не имеет встроенной защиты от перегрева - требует достаточного воздушного охлаждения, особенно при работе на пределе тока

Примеры использования

• Управление пневматическими клапанами в автоматических линиях
• Коммутация светодиодных светильников 24 В DC в системах освещения
• Включение двигателей малой мощности в конвейерных системах
• Сигнализация и контроль состояния оборудования в панелях управления
• Интеграция в PLC-системы для передачи сигналов между различными уровнями напряжения

Практические советы

• При использовании на максимальном токе 6 А обеспечьте вентиляцию вокруг модуля - нагрев может достигать 60–70 C
• Для индуктивных нагрузок (катушки, реле, двигатели) обязательно используйте внешний демпферный диод (flyback diode) параллельно нагрузке
• Проверяйте полярность при подключении выхода - хотя указано “свободная поляризация”, лучше соблюдать правильную последовательность (+/-)
• Не используйте провода сечением менее 0,5 мм2 - они могут не обеспечить надёжный контакт в клеммах Push-in
• При замене старого электромагнитного реле учтите, что твердотельное реле не переключает переменный ток - проверьте тип нагрузки
