Интерфейсные модули реле Подавление утечки тока, Твердотельные реле, Винтовые клеммы, 1 выход 100mA-48VDC, 110-125VAC/DC - 388131257048 FINDER 38.81.3.125.7048

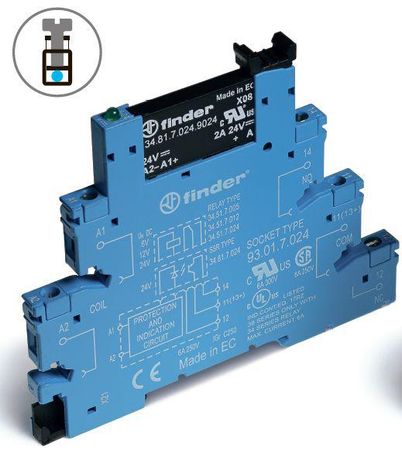

Интерфейсный модуль Finder 38.81.3.125.7048 - это твердотельное реле с выходом на 0,1 А при напряжении 48 В постоянного тока, предназначенное для коммутации слаботочных цепей в автоматизированных системах. Модуль работает от сети 110–125 В переменного или постоянного тока, имеет винтовые клеммы, светодиодную индикацию и защищён от утечек тока, что повышает надёжность работы в условиях повышенной нагрузки.

Назначение и область применения

Интерфейсный модуль Finder 38.81.3.125.7048 используется для изолированного переключения слаботочных цепей (до 0,1 А) с помощью управляющего сигнала 110–125 В AC/DC. Он применяется там, где требуется гальваническая развязка между силовой и управляющей цепью - например, в контроллерах PLC, панелях управления, системах автоматизации оборудования. Подходит для подключения датчиков, маломощных исполнительных механизмов, световых индикаторов и других устройств с низким энергопотреблением.

Технические характеристики

• Тип устройства: твердотельное реле (без механических контактов)
• Выходной ток: 0,1 А при напряжении до 48 В DC
• Напряжение управления: 110–125 В AC/DC (работает как от переменного, так и от постоянного тока)
• Количество выходных контактов: 1 нормально открытый (НО), 0 нормально закрытых (НЗ)
• Подавление утечки тока: да - снижает паразитные токи при выключенном состоянии, предотвращает ложное срабатывание чувствительных устройств
• Светодиодная индикация: есть - показывает состояние включения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, не защищён от воды
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25 C до +40 C и относительной влажностью до 95 % при отсутствии конденсации
• Тип управления: моностабильное - включается при подаче напряжения, выключается при её снятии
• Поляризация: свободная - можно подключать входные провода без учёта полярности
• Подключение: винтовые клеммы - удобны для многократного подключения и отключения
• Способ монтажа: на DIN-рейку через специальную монтажную плату (розетка в комплекте)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Интерфейсный модуль Finder 38.81.3.125.7048 устанавливается на стандартную DIN-рейку шириной 35 мм с использованием прилагаемой розетки. Крепится фиксацией на защёлках - достаточно вставить модуль в розетку до щелчка. Для подключения входа и выхода используются винтовые зажимы: вход - для 110–125 В AC/DC, выход - для 48 В DC до 0,1 А. Площадь сечения провода: до 2,5 мм2. Не требует внешнего теплоотвода благодаря низкому потребляемому току. Розетка совместима с другими модулями серии 38.

Безопасность и стандарты

Интерфейсный модуль соответствует европейским стандартам безопасности EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к релейным устройствам. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает защиту от влаги - применение вне помещений или во влажных средах запрещено. Сертифицирован для использования в промышленных системах контроля и автоматизации.

Преимущества

• Отсутствие механических контактов - срок службы выше, чем у классических реле, нет искрения и износа
• Подавление утечки тока - минимизирует риск ложного срабатывания чувствительной электроники (например, сенсоров или микроконтроллеров)
• Светодиодная индикация - позволяет оперативно определить состояние реле без тестирования
• Широкий диапазон напряжения управления (AC/DC) - упрощает интеграцию в системы с разными источниками питания
• Свободная полюсность входа - не нужна проверка полярности при подключении
• Комплектация розеткой - быстрый и безопасный монтаж без пайки

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный выходной ток всего 0,1 А; не подходит для двигателей, нагревательных элементов, ламп накаливания
• Защита IP20 - нельзя использовать в сырых, пыльных или наружных условиях
• Чувствителен к импульсным помехам - рекомендуется экранирование управляющих кабелей при работе рядом с частотниками или сварочным оборудованием
• Не рассчитана на работу при напряжении выше 125 В - превышение может вызвать отказ
• Выходной сигнал - только постоянный ток до 48 В; переменный ток на выходе невозможен

Примеры использования

• Переключение сигнализационных ламп в панели управления станка
• Управление датчиками уровня, энкодерами или соленоидами с низким током потребления
• Интерфейс между PLC и слаботочными исполнительными устройствами
• Автоматизация систем освещения с управлением от 24 В DC через интерфейс 125 В AC/DC
• Системы сбора данных, где необходимо избежать шумов от механических реле

Практические советы

• Проверьте соответствие напряжения управления: 110–125 В - ниже 110 В реле может не включиться, выше 125 В - возможен выход из строя
• При подключении выхода используйте только постоянный ток до 48 В - подача переменного тока приведёт к некорректной работе
• Для долговечности избегайте длительной работы на граничных значениях тока (0,1 А); лучше проектировать с запасом 20–30%
• Если реле установлено в плотном шкафу, следите за температурой - UHL4 допускает до +40 C, но перегрев сокращает срок службы
• При замене старого реле - убедитесь, что новое имеет ту же розетку (серия 38), чтобы не менять всю клеммную колодку
• Не затягивайте винты клемм слишком сильно - это может повредить медные контакты внутри
