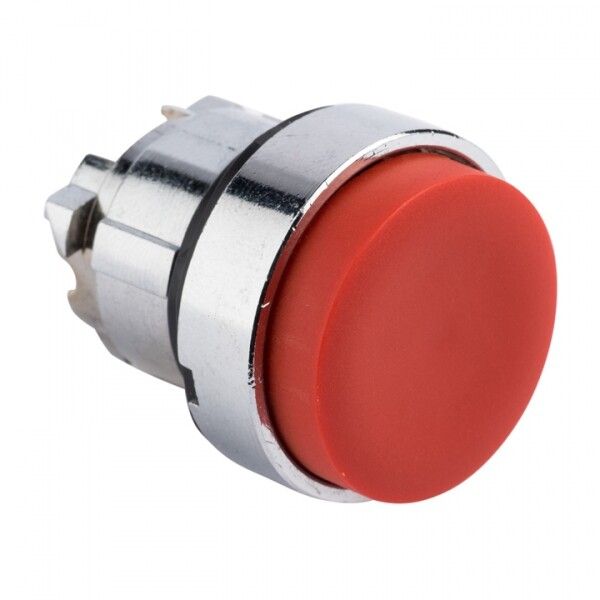

Исполнительный механизм кнопки XB4 красный выпирающая возвратный без фиксации, подсветки EKF PROxima | XB4BL-R

Исполнительный механизм кнопки XB4 красный выпирающий возвратный без фиксации, без подсветки - компактный элемент управления для ручного воздействия на оборудование. Бренд EKF, артикул xb4bl-r, предназначен для установки в кнопочные посты и системы управления, где требуется надежная механическая реакция без фиксации положения.

Назначение и область применения

Этот исполнительный механизм используется для временного замыкания или размыкания электрической цепи при нажатии. Подходит для управления станками, конвейерами, насосами, системами аварийной остановки и другими устройствами, требующими быстрого ручного воздействия. Устанавливается в кнопочные посты, щиты управления, распределительные устройства и системы АВР. Применяется в промышленных условиях, где важна простота и надежность.

Технические характеристики

• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение за счет внутренней пружины;
• Тип кнопки: высокая - обеспечивает удобное нажатие даже при использовании перчаток;
• Цвет кнопки: красный - соответствует стандартам безопасности для функций «останов» или «авария»;
• Габаритные размеры: 22×22×43 мм - совместим с типовой монтажной рамкой 22 мм;
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления;
• Конструкция линзы: круглая - равномерное распределение света (без подсветки);
• Количество постов: один - управление одной цепью;
• Материал переднего кольца: прочее - устойчивый к механическому износу пластик;
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока.

Совместимость и монтаж

Исполнительный механизм кнопки XB4 красный выпирающий возвратный без фиксации, без подсветки совместим со всеми стандартными креплениями серии XB4. Монтируется в панель через отверстие диаметром 22 мм. Для работы необходимо подключить внешние контакты - они не входят в состав этого элемента и выбираются отдельно. Артикул xb4bl-r не содержит встроенных контактов - их можно добавить через комбинируемые модули серии PROxima. Перед установкой проверьте глубину корпуса (43 мм) - она должна подходить под толщину панели.

Безопасность и стандарты

Соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP54 позволяет использовать в помещениях с повышенной запыленностью и возможным попаданием влаги. Цвет красный соответствует нормам IEC 60204-1 для функций экстренной остановки. Напряжения и токи, указанные в спецификации, обеспечивают безопасную работу в рамках классических промышленных сетей.

Преимущества

• Универсальность: легко сочетается с другими элементами серии XB4 для создания сложных пультов управления;
• Надежность: самовозвратный механизм работает десятки тысяч циклов без обслуживания;
• Защита: IP54 снижает риск отказа из-за пыли и влаги в цехах;
• Простота замены: стандартный размер 22 мм позволяет менять элемент без переделки панели;
• Чёткий тактильный отклик: высокая форма кнопки обеспечивает уверенное нажатие даже при ограниченном зрении или в перчатках.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - отсутствует взрывозащита;
• Не имеет подсветки - нельзя применять там, где требуется визуальная индикация состояния;
• Не поддерживает фиксацию положения - не годится для режимов «вкл./выкл.» с удержанием;
• Не рассчитан на частые погружения в жидкости - IP54 не гарантирует герметичность при длительном контакте с водой;
• Требует внешних контактов - не является готовым переключателем, нуждается в сборке с контактными модулями.

Примеры использования

• Аварийная остановка на станке ЧПУ - красная кнопка в центре пульта управления;
• Запуск конвейера в логистическом комплексе - однократное нажатие активирует движение;
• Переключение между режимами в системе АВР - используется как кнопка принудительного перехода;
• Обслуживание оборудования в цехах с пылью - благодаря IP54 не забивается грязью.

Практические советы

• Выбирайте этот элемент только когда нужна именно кнопка без фиксации - для удержания используйте модели с фиксацией;
• Проверяйте посадочный диаметр панели - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с установкой;
• Подбирайте контакты отдельно: серия PROxima предлагает различные варианты (НО, НЗ, комбинированные) - убедитесь, что они подходят под вашу схему;
• Не затягивайте крепления слишком сильно - материал переднего кольца не металлический, есть риск трещин;
• Для условий с частыми мойками лучше выбрать более высокую степень защиты (например, IP65+), поскольку IP54 не предохраняет от струй воды под давлением.
