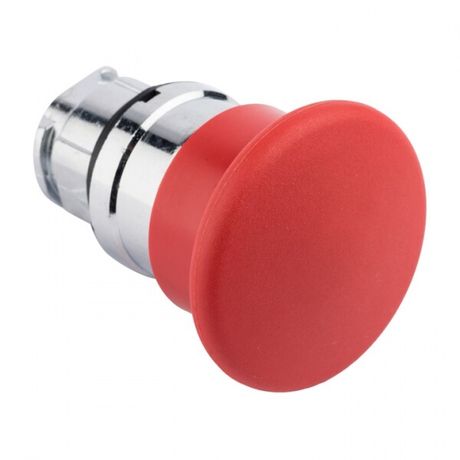

Исполнительный механизм кнопки XB4 "Грибок" красный возвратный без фиксации подсветки EKF PROxima | XB4BC-R

Исполнительный механизм кнопки XB4 'Грибок' красный возвратный без фиксации без подсветки - это надёжный элемент управления для аварийной остановки оборудования. Бренд EKF и артикул xb4bc-r обеспечивают совместимость со стандартными системами контроля на базе серии PROxima.

Назначение и область применения

Этот исполнительный механизм используется для экстренной остановки машин и установок. Его красный грибовидный корпус легко распознаётся даже издалека, что делает его идеальным для аварийных ситуаций. Устройство устанавливают в кнопочные посты, щиты управления, системы АВР и другие места, где требуется быстрая и однозначная реакция оператора.

Технические характеристики

• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение без дополнительных действий;
• Конструкция: грибовидная - обеспечивает удобное нажатие рукой, даже в перчатках;
• Цвет: красный - соответствует нормам безопасности для аварийных остановок;
• Степень защиты: IP65 - защищён от пыли и струй воды из любого направления;
• Габариты: 22×22×43 мм - компактный размер для плотной установки в панелях;
• Количество постов: 1 - один контактный блок, управление одним цепью;
• Линза: круглая - равномерно рассеивает свет, хотя подсветка отсутствует;
• Материал переднего кольца: прочее - высокопрочный пластик, устойчивый к механическим воздействиям;
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока.

Совместимость и монтаж

Исполнительный механизм XB4 'Грибок' красный возвратный без фиксации без подсветки совместим со всеми стандартными креплениями серии PROxima. Монтаж осуществляется через отверстие диаметром 22 мм. Для подключения используются внешние контактные модули, которые можно заказать отдельно. Напряжение питания не влияет на физическую совместимость - устройство работает с любой комбинацией контактов, подходящих под тип XB4.

Безопасность и стандарты

Устройство соответствует требованиям к аварийным остановкам согласно международным стандартам IEC 60947-5-1. Цвет красный и форма «грибок» выполнены в соответствии с рекомендациями по эргономике и сигнализации опасности. Защита IP65 позволяет использовать его в условиях повышенной запылённости и влажности, например, на производственных линиях или в цехах с мойкой оборудования.

Преимущества

• Автоматический возврат - не требует ручного сброса, снижает риск человеческой ошибки;
• Высокая степень защиты IP65 - долговечность в сложных средах;
• Стандартный размер 22 мм - универсальность для замены аналогичных изделий;
• Отсутствие подсветки - снижает энергопотребление и стоимость, подходит для систем, где световая индикация не нужна;
• Совместимость с сериями EKF PROxima - возможность сборки комплексных решений из взаимозаменяемых компонентов.

Ограничения применения

• Не предназначен для длительного нажатия - механизм рассчитан на импульсное действие;
• Отсутствует подсветка - нельзя использовать там, где необходимо визуальное указание состояния кнопки в темноте;
• Не имеет фиксации - не подходит для функций включения/выключения, только для аварийной остановки;
• Максимальное напряжение 660 В - не годится для высоковольтных сетей выше этого значения.

Примеры использования

• Аварийная остановка станка на металлообрабатывающем участке;
• Кнопка «Стоп» на конвейере в пищевой промышленности;
• Управление приводом лифта в зонах с возможностью попадания брызг;
• Щит управления насосной станцией с высокой влажностью воздуха.

Практические советы

• Перед установкой проверьте глубину монтажного отверстия - габариты 43 мм требуют достаточного пространства внутри панели;
• Для работы в агрессивных средах используйте дополнительную герметизацию вокруг корпуса;
• Если нужна подсветка или фиксация - выбирайте другую модель из серии XB4, например, с белой линзой и фиксацией;
• При замене старого механизма убедитесь, что новый xb4bc-r имеет ту же форму и шаг крепления - все модели серии PROxima стандартизированы.
