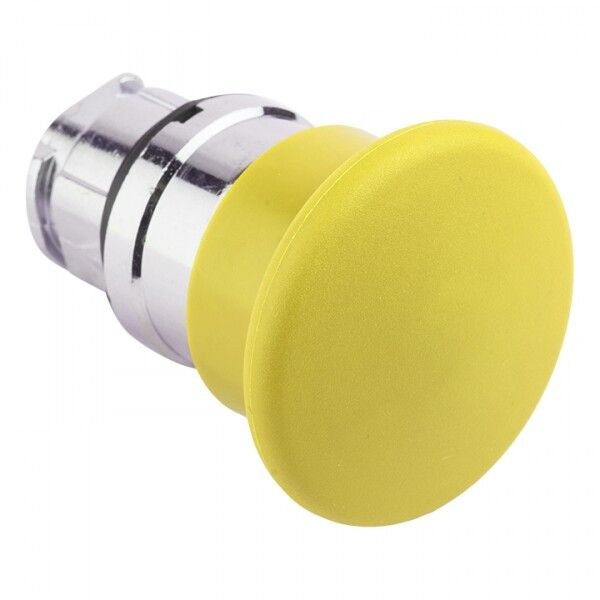

Исполнительный механизм кнопки XB4 "Грибок" желтый возвратный без фиксации подсветки PROxima | XB4BC-Y EKF

Исполнительный механизм кнопки XB4 "Грибок" желтый возвратный без фиксации без подсветки EKF - это надёжный элемент управления для аварийной остановки оборудования. Простая, но эффективная конструкция позволяет быстро реагировать на опасные ситуации в промышленных системах. Артикул xb4bc-y из серии PROxima совместим со стандартными монтажными отверстиями 22 мм.

Назначение и область применения

Эта кнопка используется для экстренной остановки оборудования - например, при аварии, перегреве или угрозе безопасности персонала. Жёлтый цвет соответствует нормам безопасности (ГОСТ 12.2.007.0), что делает её легко заметной. Устанавливается в кнопочные посты, щиты управления, станции автоматического включения резерва, системы контроля приводов и другие места, где требуется быстрая ручная реакция. Подходит для работы в условиях производства, логистических комплексов, пищевой и химической промышленности.

Технические характеристики

• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение без дополнительных действий
• Конструкция: грибовидная - удобна для нажатия даже в перчатках или при спешке
• Степень защиты: IP65 - полностью защищена от пыли и струй воды из любого направления
• Размеры: 22×22×43 мм - стандартный диаметр для монтажа в панелях с отверстием 22 мм
• Цвет: жёлтый - сигнальный цвет для аварийных устройств
• Линза: круглая - равномерное распределение света (хотя подсветка отсутствует)
• Количество постов: один - управление одним контактом
• Материал переднего кольца: прочный композит - устойчив к механическим воздействиям и химически активным средам
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Исполнительный механизм xb4bc-y предназначен для установки в стандартные монтажные рамки серии XB4 с диаметром отверстия 22 мм. Для полноценной работы необходимо подключить внешние контакты (например, замыкающие или размыкающие) через клеммную колодку. Монтаж осуществляется путём вставки корпуса в отверстие и фиксации с помощью резьбового кольца, входящего в комплект с другими элементами серии. Не требует специальных инструментов - достаточно отвёртки и плоскогубцев.

Безопасность и стандарты

Конструкция соответствует требованиям международных стандартов IEC 60947-5-1 и российским ГОСТ Р 50030.5.1. Цветовая маркировка (жёлтый) и форма «грибок» выполнены в соответствии с правилами безопасного управления оборудованием. Защита IP65 обеспечивает работу в запылённых и влажных помещениях, включая зоны с мойкой оборудования.

Преимущества

• Высокая надёжность благодаря простой механической конструкции - мало подвижных деталей, минимум отказов
• Удобство эксплуатации: грибовидная форма позволяет нажимать с любой стороны, даже в темноте или с перчатками
• Совместимость с широким спектром аксессуаров серии XB4 - можно комбинировать с другими типами кнопок, индикацией, защитными крышками
• Не требует питания - работает purely механически, что повышает надёжность в случае отключения электроэнергии

Ограничения применения

• Не имеет подсветки - нельзя использовать там, где требуется визуальная индикация состояния (включено/выключено)
• Подходит только для одноконтактных схем - не поддерживает многополюсные функции (например, двойной разрыв)
• Не рекомендовано применение в агрессивных химических средах без дополнительной защиты (не является взрывозащищённым)
• Запрещено использование в качестве основного рабочего органа - только для аварийной остановки

Примеры использования

• Аварийная остановка конвейера на заводе по производству упаковки
• Кнопка экстренного отключения насосной станции в канализационном узле
• Управление остановкой станка ЧПУ в металлообработке
• Функция “стоп” в системе автоматического включения резерва (АВР) на объекте энергообеспечения

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - высота механизма 43 мм, чтобы он не выступал слишком сильно
• Используйте только оригинальные крепёжные кольца и контактные модули от EKF - несовместимые компоненты снижают степень защиты
• При установке в местах с повышенной вибрацией закрепите корпус дополнительно клеем или хомутом, чтобы предотвратить самоотвинчивание
• Не используйте эту кнопку для регулярного включения/выключения - она рассчитана на редкие аварийные срабатывания
• Проверяйте целостность линзы и герметичность каждые 6–12 месяцев, особенно в сырых или пыльных условиях
