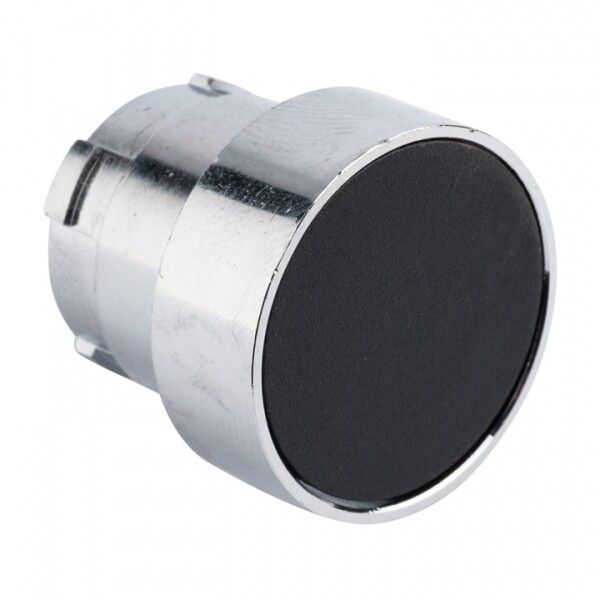

Исполнительный механизм кнопки XB4 черный плоский возвратный без фиксации, подсветки EKF PROxima | XB4BA-BL

Механизм кнопки исполнительный XB4 черный плоский возвратный без фиксации без подсветки - это компактная и надежная головка кнопки серии XB4 от EKF, предназначенная для ручного управления оборудованием в промышленной автоматизации. Артикул xb4ba-bl подходит для установки в кнопочные посты и распределительные устройства, где требуется однократное включение без фиксации.

Назначение и область применения

Механизм кнопки исполнительный XB4 черный плоский возвратный без фиксации без подсветки используется для коммутации слаботочных и силовых цепей в системах управления. Подходит для запуска, остановки или сброса оборудования: станков, насосов, конвейеров, систем аварийного отключения. Устанавливается в кнопочные посты, щиты управления, устройства АВР и другие места, требующие доступного и безопасного ручного воздействия.

Технические характеристики

• Тип изделия: головка кнопки
• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение самостоятельно
• Тип кнопки: плоская - удобна для нажатия пальцем, снижает риск случайного срабатывания
• Габаритные размеры: 22×22×43 мм - совместима со стандартными корпусами и панелями
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Конструкция линзы: круглая - равномерное распределение света (без подсветки)
• Цвет: черный - контрастный, невыгорающий, подходит для темных панелей
• Количество постов: 1 - один контактный блок на одну функцию
• Электрические параметры: работает в сетях переменного тока до 660 В / 50–60 Гц и постоянного тока до 400 В

Совместимость и монтаж

Механизм кнопки исполнительный XB4 черный плоский возвратный без фиксации без подсветки совместим с крепежной арматурой серии XB4. Для установки требуется предварительно смонтировать соответствующий крепеж в панель с отверстием диаметром 22 мм. После этого механизм просто вставляется и фиксируется поворотом на 90°. Не требует специальных инструментов. Совместим с контактными модулями XB4, которые можно докупить отдельно для реализации НЗ/НО контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP54 обеспечивает работу в условиях повышенной запыленности и влажности. Применяется в соответствии с нормами ГОСТ Р МЭК 60947-5-1. Не содержит светодиодов - не греется и не создает помех в чувствительных цепях.

Преимущества

• Универсальная форма - подходит для любой схемы управления благодаря modularной системе XB4
• Высокая механическая прочность - корпус выдерживает многократные нажатия без потери функциональности
• Простота замены - можно заменить только головку, не трогая провода и крепление
• Отсутствие подсветки - снижает энергопотребление и исключает влияние на ночную видимость
• Черный цвет - маскирует следы эксплуатации и хорошо сочетается с большинством панелей

Ограничения применения

• Не подходит для сред с постоянным погружением в жидкости - IP54 не гарантирует герметичность при длительном контакте с водой
• Не имеет фиксации - нельзя использовать там, где нужна удержание в активированном состоянии (например, для режима “вкл”)
• Только одна группа контактов - для сложных схем потребуется несколько таких кнопок или дополнительные модули
• Не рассчитана на взрывоопасные зоны - не имеет сертификата Ex

Примеры использования

• Кнопка “Стоп” на станке ЧПУ - быстрый сброс при аварии
• “Пуск” на конвейере - однократное включение двигателя
• Аварийный сброс в системе АВР - восстановление питания после отключения
• Ручной контроль в шкафу управления - проверка работы клапана или насоса

Практические советы

• Перед монтажом проверьте глубину отверстия в панели - она должна позволять полностью утопить механизм, чтобы линза была flush с поверхностью
• Для долговечности используйте только оригинальные крепежи EKF серии XB4 - несовместимые элементы могут деформировать корпус
• Если нужна подсветка или фиксация - выбирайте другие модели серии XB4, например xb4bb-ls или xb4bf-bl
• При использовании в высоких температурах (>+55C) убедитесь, что окружающая среда не превышает допустимые значения для пластиков
• При замене старой кнопки - сохраните схему подключения контактов, так как xb4ba-bl не имеет маркировки на корпусе
