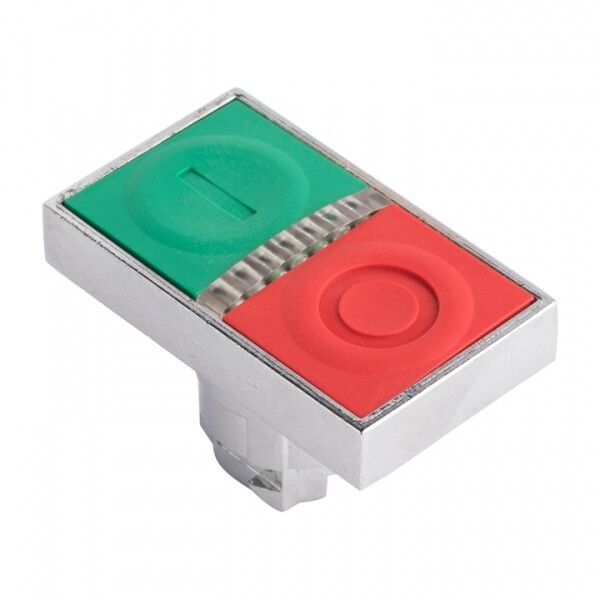

Исполнительный механизм кнопки XB4 "пуск-стоп" плоский возвратный без фиксации, с подсветкой EKF PROxima | XB4BL84

Исполнительный механизм кнопки XB4 'пуск-стоп' плоский возвратный без фиксации с подсветкой от EKF - компактное устройство для управления технологическим оборудованием через однокнопочные команды «пуск» и «останов». Артикул xb4bl84 сочетает в себе надежную механику, цветовую индикацию и степень защиты IP54, что делает его подходящим для установки в условиях производства.

Назначение и область применения

Эта кнопка используется для ручного управления электрическими цепями: запуска и остановки оборудования. Подходит для установки в кнопочных постах, распределительных щитах, системах АВР и на станциях управления электроприводами. Применяется там, где требуется быстрый и наглядный контроль - например, на конвейерах, насосных станциях, станках с ЧПУ.

Технические характеристики

• Тип механизма: самовозвратный (без фиксации) - кнопка возвращается в исходное положение после отпускания;
• Подсветка: да - линза светится красным и зеленым цветом для визуального указания состояния системы;
• Форма линзы: квадратная - обеспечивает четкую видимость сигнала из любого ракурса;
• Цвет кнопки: красный/зеленый - красный обычно соответствует «стоп», зеленый - «пуск»;
• Диаметр монтажного отверстия: 22 мм - совместим со стандартными корпусами и панелями серии XB4;
• Степень защиты: IP54 - защищена от пыли и брызг воды с любого направления;
• Максимальное напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока;
• Материал переднего кольца: прочий (не указан конкретный тип, но предназначен для долговечной работы в промышленной среде);
• Количество постов: 1 - одна функциональная единица на один монтажный элемент.

Совместимость и монтаж

Артикул xb4bl84 совместим с крепежной арматурой серии XB4 PROxima. Устанавливается в подготовленное отверстие диаметром 22 мм с последующей фиксацией гайкой сзади. Для полноценной работы требуется подключение внешних контактов - они не входят в состав изделия и выбираются отдельно в зависимости от нагрузки и схемы управления. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Изделие соответствует требованиям к использованию в промышленных электроустановках. Степень защиты IP54 позволяет применять его в помещениях с повышенной влажностью, пылью или риском попадания жидкостей. Соответствие нормам для цепей до 660 В AC / 400 В DC обеспечивает безопасную работу в большинстве стандартных производственных систем.

Преимущества

• Цветовая индикация (красный/зеленый) снижает риск ошибочного действия оператора;
• Самовозвратный механизм исключает случайную фиксацию в положении «пуск» или «стоп»;
• Квадратная форма линзы обеспечивает равномерное свечение и хорошую заметность даже при плохом освещении;
• Готовое решение для модульной сборки - можно комбинировать с другими элементами серии XB4 для создания сложных пультов управления;
• Высокая механическая стойкость благодаря качественным материалам и плотному креплению.

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует сертификация Ex;
• Не рассчитан на длительное погружение в воду или воздействие струй высокого давления - IP54 недостаточно для мойки под давлением;
• Не содержит внутренние контакты - требует самостоятельного подключения внешней контактной группы;
• Переднее кольцо изготовлено из материала, не указанного производителем - возможно ограниченное химическое сопротивление при работе с агрессивными веществами.

Примеры использования

• На станке с ЧПУ - кнопка «пуск» (зеленая) активирует движение, «стоп» (красная) - аварийную остановку;
• В системе АВР - управление переключением питания между основным и резервным источником;
• На конвейере - ручной запуск и экстренная остановка при необходимости обслуживания;
• В шкафах управления насосами - визуальный контроль режима работы без доступа к панели.

Практические советы

• При замене старой кнопки проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе потребуется доработка панели;
• Выбирайте внешние контакты с учетом мощности нагрузки - максимальные значения указаны в характеристиках;
• Для удобства обслуживания используйте кнопку вместе с другими элементами серии XB4 PROxima - они имеют единый стиль и крепление;
• Не затягивайте фиксирующую гайку слишком сильно - это может повредить пластиковую часть корпуса;
• Проверяйте целостность подсветки при первом включении - если линза не светится, убедитесь в правильном подключении сигнальных проводов.
