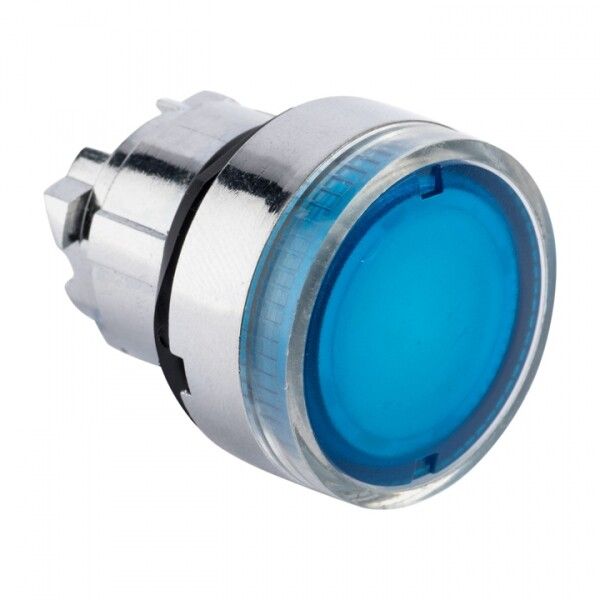

Исполнительный механизм кнопки XB4 синий плоский возвратный без фиксации, с подсветкой EKF PROxima | XB4BW-B

Исполнительный механизм кнопки XB4 синий плоский возвратный без фиксации, с подсветкой - компактное устройство от EKF серии PROxima (артикул xb4bw-b) для ручного управления оборудованием в условиях повышенной запыленности. Подсветка и возвратная пружина обеспечивают четкую визуальную и тактильную обратную связь.

Назначение и область применения

Исполнительный механизм кнопки XB4 синий плоский возвратный без фиксации, с подсветкой используется для временного замыкания или размыкания электрической цепи при нажатии. После освобождения кнопка сама возвращается в исходное положение. Применяется в системах управления: посты кнопочные, станции управления электроприводами, вводно-распределительные устройства, системы АВР. Подходит для работы на станках, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Тип механизма: пружинно-возвратный - кнопка возвращается в исходное состояние после отпускания
• Тип кнопки: плоская - удобна для установки в ограниченном пространстве, снижает риск зацепления
• Подсветка: да - светодиодная, обеспечивает видимость в темноте и при плохих условиях освещения
• Цвет: синий - стандартизированный цвет для команд “пуск” или “рабочий режим”
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления
• Габаритные размеры: 22×22×43 мм - совместима со стандартными отверстиями 22 мм
• Конструкция линзы: круглая - равномерное распределение света
• Количество постов: 1 - один набор контактов на одну функцию
• Материал переднего кольца: прочее - высокопрочный пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Исполнительный механизм кнопки XB4 синий плоский возвратный без фиксации, с подсветкой устанавливается в панель через отверстие диаметром 22 мм. Для монтажа требуется стандартный крепёжный элемент (фланец) серии XB4. Совместим с контактными модулями EKF серии PROxima, которые можно подключить отдельно. Напряжение питания подсветки указывается в документации к контактному модулю - обычно 24 В постоянного или переменного тока. Убедитесь, что выбранный контактный модуль соответствует требуемому числу контактов (НО/ЗА) и типу тока (AC/DC).

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для промышленного применения. Работает в сетях переменного тока до 660 В и постоянного - до 400 В при частоте 50–60 Гц. Защита IP54 позволяет использовать в помещениях с повышенной влажностью и пылью, но не рекомендовано для прямого воздействия струи воды или погружения.

Преимущества

• Чёткая визуальная индикация благодаря синей подсветке - легко определить активное состояние даже издалека
• Пружинный возврат гарантирует надёжное восстановление начального состояния без риска заклинивания
• Компактный форм-фактор (22 мм) - экономит место на панелях
• Высокая степень защиты IP54 - устойчив к распространённым промышленным факторам
• Модульная система - возможность комбинирования с различными контактными модулями без изменения корпуса

Ограничения применения

• Не предназначен для установки во взрывоопасных зонах - отсутствует взрывозащита
• IP54 не обеспечивает защиту от струй воды под давлением или длительного воздействия влаги - не используйте в открытых площадках без дополнительной защиты
• Подсветка работает только при наличии внешнего источника питания - необходимо правильно выбрать и подключить контактный модуль
• Один пост - нельзя использовать для сложных логических функций (например, двухпозиционных переключений)

Примеры использования

• Кнопка “Пуск” на пульте управления конвейером - синяя подсветка показывает, что сигнал отправлен
• Экстренная остановка на станке - быстрая реакция и визуальный контроль состояния
• Управление насосом в помещении с низкой освещённостью - подсветка делает кнопку заметной ночью
• Пост управления в щите АВР - сочетание с нормально разомкнутыми контактами для включения резервного питания

Практические советы

• Перед монтажом проверьте глубину отверстия - габариты 43 мм требуют минимум 40 мм свободного места внутри панели
• Для долговечности подключайте подсветку через стабилизированное питание - скачки напряжения сокращают срок службы светодиода
• Выбирайте контактный модуль с нужным числом и типом контактов (НО, ЗА, перекидные) заранее - они продаются отдельно
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую рамку
• При использовании в условиях сильной вибрации - дополнительно зафиксируйте провода хомутами, чтобы избежать обрыва
