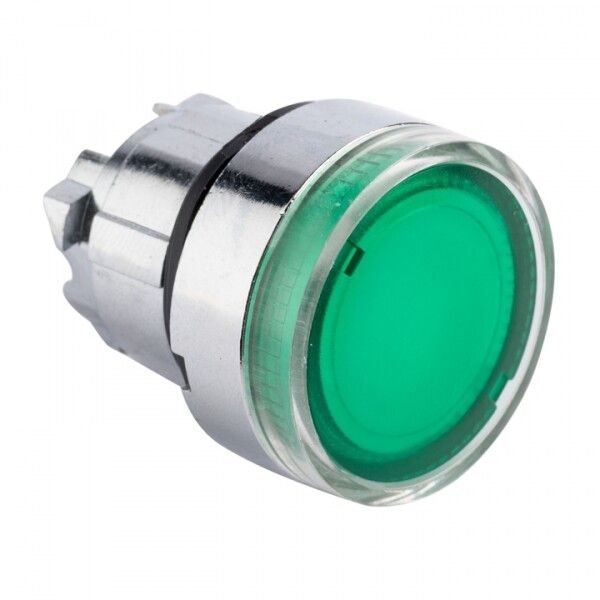

Исполнительный механизм кнопки XB4 зеленый плоский возвратный без фиксации, с подсветкой EKF PROxima | XB4BW-G

Механизм кнопки исполнительный XB4 зеленый плоский возвратный без фиксации с подсветкой - это компактная и надежная головка кнопки от EKF, предназначенная для ручного управления оборудованием в промышленной автоматизации. Артикул xb4bw-g сочетает в себе функциональность, видимость и долговечность, подходя для установки в кнопочные посты и распределительные щиты.

Назначение и область применения

Эта кнопка используется для запуска, остановки или сигнализации в системах управления технологическими процессами. Подходит для работы в составе кнопочных постов, устройств автоматического включения резерва (АВР), станций управления электродвигателями, конвейеров, насосных станций и других промышленных объектов. Благодаря подсветке и четкому цветовому кодированию, её легко отличить от других элементов управления даже в условиях плохого освещения.

Технические характеристики

• Тип изделия: головка кнопки
• Механизм: пружинно-возвратный - после нажатия возвращается в исходное положение самостоятельно
• Подсветка: есть - обеспечивает визуальную индикацию активного состояния
• Цвет: зеленый - соответствует стандартному значению “пуск” или “работа”
• Форма: плоская - удобна для монтажа в ограниченном пространстве, снижает риск случайного срабатывания
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Количество постов: 1 - однокнопочная конструкция
• Габариты: 22×22×43 мм - совместима со стандартными отверстиями 22 мм
• Линза: круглая - равномерно рассеивает свет подсветки

Совместимость и монтаж

Механизм кнопки XB4 зеленый плоский возвратный без фиксации с подсветкой (артикул xb4bw-g) устанавливается в стандартные корпуса и панели с отверстием диаметром 22 мм. Совместим с крепежной арматурой серии XB4 и контактными модулями EKF PROxima. Для подключения используются клеммы на задней части механизма - провода фиксируются винтовым зажимом. Монтаж выполняется без инструментов: механизм просто вставляется в отверстие и фиксируется гайкой снизу. Убедитесь, что глубина панели позволяет разместить весь корпус высотой 43 мм.

Безопасность и стандарты

Изделие соответствует требованиям к использованию в цепях переменного тока до 660 В и постоянного тока до 400 В при частоте 50–60 Гц. Защита IP54 гарантирует безопасную работу в помещениях с повышенной влажностью, пылью или возможным попаданием брызг. Соответствует нормам безопасности для промышленного оборудования.

Преимущества

• Чёткая визуальная индикация благодаря яркой зелёной подсветке
• Устойчивость к внешним воздействиям - IP54 защищает от пыли и влаги
• Простая замена - можно менять только головку, не трогая контакты и крепление
• Совместимость с широким спектром контактных модулей серии XB4
• Плоская форма минимизирует риск повреждений и случайных нажатий

Ограничения применения

• Не предназначена для длительного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендовано использование в средах с агрессивными химикатами или масляными парями - материал линзы и корпуса не устойчив к растворителям
• Не поддерживает самоблокирующий режим - для фиксированного положения нужна другая модель (например, с фиксацией)
• Максимальное рабочее напряжение - 660 В переменного тока; превышение недопустимо

Примеры использования

• Кнопка “Пуск” на пульте управления конвейера
• Сигнальный элемент “Работа” в АВР-панели
• Управление насосом в канализационной станции
• Индикация готовности на станции обслуживания оборудования
• Ручной запуск вентилятора в помещении с высокой пылеобразованием

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать 22 мм, иначе возникнет люфт или трудности с фиксацией
• При подключении используйте провода сечением не более 2,5 мм2 - иначе не получится плотно закрутить клеммы
• Если кнопка будет работать в условиях вибрации, дополнительно закрепите гайку контргайкой
• Для увеличения срока службы избегайте механических ударов по линзе - она пластиковая и может потрескаться
• При необходимости замены - достаточно открутить гайку сзади и вынуть старый механизм, не демонтируя всю панель
