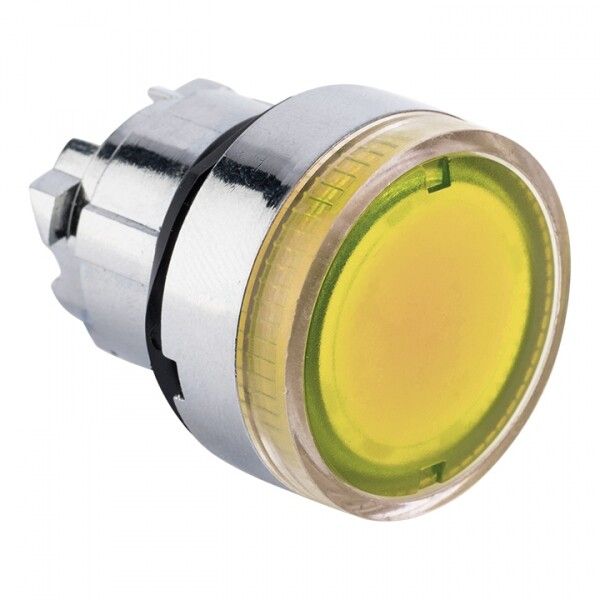

Исполнительный механизм кнопки XB4 желтый плоский возвратный без фиксации, с подсветкой EKF PROxima | XB4BW-Y

Механизм кнопки исполнительный XB4 желтый плоский возвратный без фиксации с подсветкой - компактный элемент управления для оборудования, где требуется однократное включение с самовозвратом и визуальной индикацией. Бренд EKF, артикул xb4bw-y, предназначен для установки в кнопочные посты и системы управления на промышленных объектах.

Назначение и область применения

Этот механизм используется для ручного управления технологическими процессами: запуск, остановка, сброс аварийной ситуации. Подходит для установки в кнопочные посты, распределительные щиты, станции управления электродвигателями, системы АВР. Желтый цвет и подсветка делают его легко заметным в условиях плохого освещения или высокой нагрузки на оператора.

Технические характеристики

• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение без фиксации
• Подсветка: есть, обеспечивает визуальную индикацию активного состояния
• Форма кнопки: плоская, круглая линза - удобна для нажатия пальцем, снижает риск случайного срабатывания
• Количество постов: один - управление одним каналом
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Габариты: 22×22×43 мм - компактная форма для плотной укладки в панелях
• Цвет: жёлтый - соответствует стандартам сигнализации для предупредительных действий
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Механизм XB4 желтый плоский возвратный без фиксации с подсветкой совместим со всеми стандартными креплениями серии XB4. Устанавливается в панель через отверстие диаметром 22 мм. Для работы требуются внешние контакты (не входят в комплект) - они выбираются отдельно в зависимости от задачи (НО, НЗ, комбинированные). Монтаж выполняется с помощью зажимного кольца, входящего в комплект поставки. Не требует специальных инструментов - достаточно отвёртки и проверки герметичности после установки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP54 позволяет использовать его в помещениях с повышенной влажностью, пылью или возможностью попадания жидкостей (например, на участках мойки, в цехах с охлаждением). Соответствует нормам IEC 60947-5-1 для кнопок управления.

Преимущества

• Унифицированная конструкция - можно комбинировать с другими элементами серии XB4 (переключатели, световые индикаторы) без изменения габаритов
• Плоская форма и подсветка повышают эргономику и скорость реакции оператора
• Высокая надёжность механических компонентов - рассчитана на десятки тысяч циклов срабатывания
• Не требует внешнего питания для подсветки - работает от той же цепи, что и управляемое оборудование

Ограничения применения

• Не предназначен для установки в средах с постоянным погружением в воду - IP54 недостаточно для подводных или моющих установок
• Не имеет фиксации - нельзя применять там, где нужна удержание в нажатом состоянии (для этого нужны кнопки с фиксацией)
• Подсветка не яркая - не заменяет аварийное освещение, служит лишь индикацией
• Не подходит для взрывоопасных зон - отсутствует сертификация Ex

Примеры использования

• Кнопка “Стоп” на станке с ЧПУ - быстрое отключение при аварии
• “Пуск” на конвейере - однократное включение с возвратом в исходное состояние
• Индикация активного режима в системе АВР - жёлтая подсветка показывает, что устройство готово к работе
• Управление насосом в водопроводном узле - защита от брызг и пыли обеспечивает долгий срок службы

Практические советы

• Перед монтажом проверьте глубину корпуса - 43 мм должны полностью помещаться в панели без давления на провода
• Используйте только контакты, совместимые с серией XB4 - не все типы подходят по размеру и расположению клемм
• При использовании в холодных условиях (ниже –25C) убедитесь, что материал линзы сохраняет эластичность
• Для многоканальных панелей рекомендуется группировать аналогичные по цвету и функции кнопки - жёлтый лучше всего сочетать с красным (“стоп”) и зелёным (“пуск”)
• Не затягивайте крепёж слишком сильно - это может треснуть пластиковую линзу
