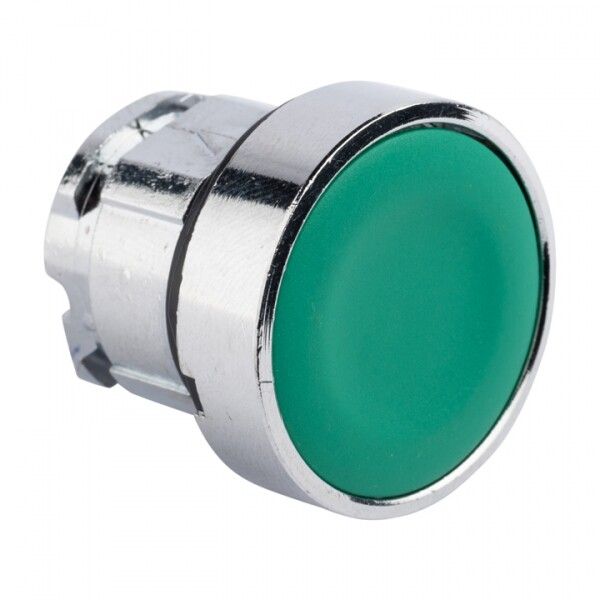

Исполнительный механизм кнопки XB4 зеленый плоский возвратный без фиксации, подсветки EKF PROxima | XB4BA-G

Механизм кнопки исполнительный XB4 зеленый плоский возвратный без фиксации без подсветки - это компактная и надежная головка кнопки серии XB4 от EKF, предназначенная для ручного управления технологическим оборудованием. Артикул xb4ba-g подходит для установки в кнопочные посты, распределительные щиты и системы автоматизации, где требуется однократное включение без фиксации положения.

Назначение и область применения

Механизм кнопки исполнительный XB4 зеленый плоский возвратный без фиксации без подсветки используется для передачи команд в электрические цепи: запуск, остановка, сброс или активация функций оборудования. Подходит для систем управления на производстве - станков, конвейеров, насосов, вентиляторов, устройств АВР и пультов управления. Цвет зеленый соответствует стандартной маркировке «пуск» или «включено». Отсутствие подсветки делает его подходящим для сред, где световая индикация не нужна или избыточна.

Технические характеристики

• Тип изделия: головка кнопки
• Тип механизма: пружинно-возвратный - после нажатия возвращается в исходное положение самостоятельно
• Тип кнопки: плоская - удобна для нажатия пальцем, снижает риск случайного срабатывания
• Цвет: зеленый
• Степень защиты: IP54 - защищена от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды с любого направления
• Количество постов: 1 - один контактный блок, управление одной цепью
• Габаритные размеры: 22×22×43 мм - совместима со стандартными отверстиями 22 мм
• Конструкция линзы: круглая - равномерное распределение усилия при нажатии

Совместимость и монтаж

Механизм кнопки исполнительный XB4 зеленый плоский возвратный без фиксации без подсветки устанавливается в стандартные монтажные отверстия диаметром 22 мм. Совместим с крепежной арматурой серии XB4 и контактными модулями того же семейства. Для подключения используются клеммы на задней части механизма - провода подключаются к контактным группам, которые затем коммутируют нагрузку. Учитывайте, что сам механизм не содержит контакты - их необходимо докупить отдельно (например, xb4bc-...). Монтаж осуществляется через фиксирующее кольцо, которое затягивается гайкой с тыльной стороны панели.

Безопасность и стандарты

Изделие соответствует требованиям к использованию в цепях переменного тока до 660 В и постоянного тока до 400 В при частоте 50/60 Гц. Применяется в соответствии с нормами IEC 60947-5-1 для аппаратов управления. Защита IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и влаги - подходит для цехов, складов, помещений с повышенной влажностью, но не для открытых площадок или мест с прямым воздействием струи воды.

Преимущества

• Унифицированная конструкция - легко заменить или доработать, сочетая с другими элементами серии XB4
• Плоская форма кнопки снижает вероятность случайного нажатия
• Пружинно-возвратный механизм гарантирует точное восстановление начального состояния
• Высокая механическая прочность корпуса - рассчитана на многократные циклы нажатий
• Отсутствие подсветки повышает долговечность и снижает энергопотребление системы

Ограничения применения

• Не подходит для условий с прямым потоком воды, высоким давлением струи или погружением - IP54 недостаточно для таких задач
• Не имеет встроенной подсветки - нельзя использовать там, где требуется визуальная индикация состояния
• Только однопостовый вариант - для сложных схем с несколькими функциями потребуется несколько единиц или другой тип кнопки
• Требует внешних контактных модулей - не является готовым решением «все в одном»

Примеры использования

• Кнопка «пуск» на пульте управления станком с ЧПУ
• Аварийная остановка на конвейере (в паре с красной кнопкой «стоп»)
• Переключение режимов в системе АВР
• Ручной запуск вентилятора в HVAC-системе
• Подключение к шкафу управления насосной станцией

Практические советы

• Выбирая этот механизм, проверьте, чтобы диаметр отверстия в панели был точно 22 мм - меньшее отверстие не позволит установить, большее - вызовет люфт
• Для длительной эксплуатации используйте качественные контактные модули той же серии - xb4ba-g работает только с арматурой XB4
• Не используйте в помещениях с температурой ниже -25C или выше +60C - спецификация не указывает рабочий диапазон, но серия XB4 оптимизирована для стандартных промышленных условий
• При монтаже в металлические щиты убедитесь, что крепежное кольцо плотно прилегает - это сохраняет степень защиты IP54
• Эта кнопка не предназначена для частого нажатия более 10–15 раз в минуту - для высокочастотных применений выбирайте модели с увеличенной механической износостойкостью
