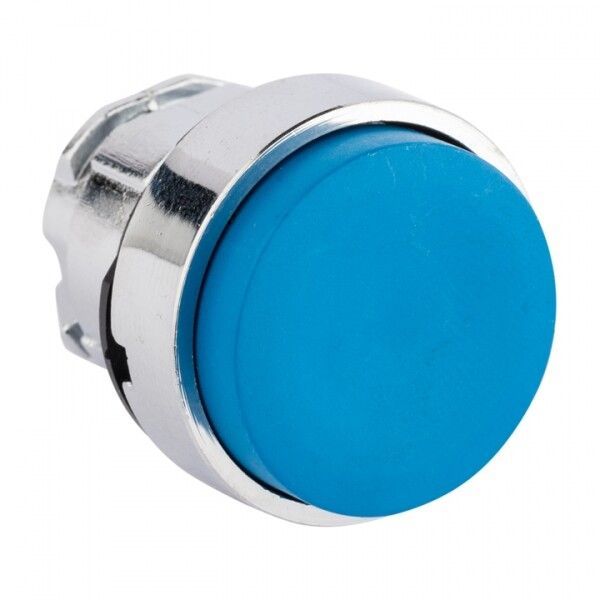

Исполнительный механизм кнопки XB4 синий выпирающая возвратный без фиксации, подсветки EKF PROxima | XB4BL-B

Исполнительный механизм кнопки XB4 синий выпирающий возвратный без фиксации, без подсветки - компактный элемент управления для встраивания в кнопочные посты и пульты. Бренд EKF, артикул xb4bl-b, предназначен для надёжной работы в промышленных системах с переменным и постоянным током.

Назначение и область применения

Этот исполнительный механизм используется для ручного управления технологическим оборудованием: запуск, остановка, сброс аварийных ситуаций. Подходит для установки в кнопочные посты, распределительные щиты, системы АВР, станции управления электродвигателями и на конвейерах. Применяется там, где требуется однократное нажатие без фиксации положения - например, для старта машины или экстренной остановки.

Технические характеристики

• Тип механизма: самовозвратный - после нажатия возвращается в исходное положение за счёт пружины
• Тип кнопки: высокая - увеличенная высота для удобного нажатия даже в условиях вибрации
• Габаритные размеры: 22×22×43 мм - совместима со стандартными отверстиями 22 мм
• Цвет: синий - соответствует общепринятому цветовому кодированию для команд “пуск” или “рабочий режим”
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Конструкция линзы: круглая - равномерное распределение света (без подсветки)
• Количество постов: 1 - один контактный блок на единицу
• Материал переднего кольца: прочее (поликарбонат или аналогичный термостойкий пластик)
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Исполнительный механизм xb4bl-b совместим с крепёжной арматурой серии XB4 и другими компонентами EKF PROxima. Устанавливается в панель через отверстие диаметром 22 мм. Для подключения используются стандартные клеммы, расположенные сзади. Монтаж возможен в вертикальном и горизонтальном положении. Не требует специальных инструментов - фиксируется зажимным кольцом.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 для устройств управления. Защита IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью, пылью или риском попадания жидкости. Напряжения до 660 В и 400 В соответствуют нормам для промышленного оборудования.

Преимущества

• Увеличенная высота кнопки снижает вероятность случайного нажатия и повышает точность управления
• Самовозвратный механизм исключает необходимость вторичного действия - идеально для импульсных команд
• IP54 позволяет использовать в средах с пылью и влагой, где обычные кнопки выходят из строя
• Совместимость с сериями XB4 и PROxima даёт гибкость сборки: можно комбинировать с другими цветами, типами контактов и подсветкой
• Простая замена - не нужна полная замена пульта, достаточно сменить только этот механизм

Ограничения применения

• Не имеет подсветки - нельзя применять в условиях плохой видимости без внешней освещённости
• Не предназначен для длительного удержания в нажатом состоянии - только импульсные операции
• Максимальное напряжение 660 В - не подходит для высоковольтных сетей выше этого значения
• Переднее кольцо не металлическое - не рекомендовано для агрессивных химических сред

Примеры использования

• Запуск насоса на водозаборной станции
• Остановка конвейера при заклинивании
• Аварийный стоп на станке с ЧПУ
• Подключение резервного питания в ЩРУ
• Управление пневматической системой в пищевой промышленности

Практические советы

• При монтаже проверьте глубину отверстия - корпус механизма xb4bl-b выступает на 43 мм, убедитесь, что есть место для проводов и крепления внутри шкафа
• Синий цвет часто используется для “пуск”, но не заменяет документацию - всегда сверьте функционал с проектом
• Для защиты от механических ударов используйте защитные колпачки совместимые с XB4
• Если нужна подсветка - выбирайте другие модификации серии XB4, например xb4bl-bw с белой подсветкой
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковое кольцо и нарушить герметичность
