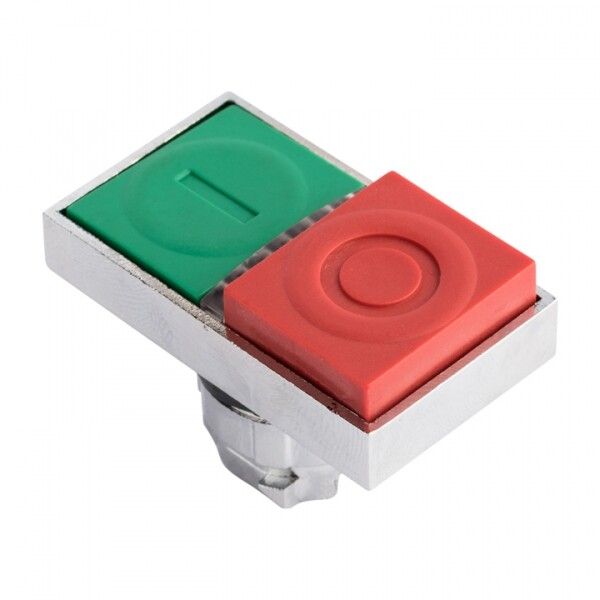

Исполнительный механизм кнопки XB4 "пуск-стоп" с выпирающим стопом возвратный без фиксации, подсветкой EKF PROxima | XB4BW84

Механизм кнопки исполнительный XB4 пуск-стоп с выпирающим стопом возвратный без фиксации с подсветкой - это компактная головка кнопки от EKF серии XB4, предназначенная для ручного управления оборудованием в промышленной автоматизации. Благодаря комбинированной конструкции и подсветке, она обеспечивает наглядную индикацию состояния и легко интегрируется в пульты управления.

Назначение и область применения

Эта кнопка используется для запуска и остановки оборудования через команды «пуск» и «стоп». Подходит для установки в кнопочные посты, распределительные щиты, системы АВР и станции управления электроприводами. Применяется на станках, конвейерах, насосных станциях и других объектах, где требуется надёжное ручное управление.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Тип механизма: пружинно-возвратный (самовозвратный - после нажатия возвращается в исходное положение)
• Конструкция кнопки: комбинированная - сочетает функции пуска и стопа в одном корпусе
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления
• Количество постов: один - одноклавишная конструкция
• Цвет линзы: красный/зелёный - красный для стоп, зелёный для пуска
• Линза: квадратная форма - повышает видимость и удобство определения состояния
• Тип изделия: головка кнопки - требует внешнего монтажного модуля и контактной группы
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 400 В постоянного тока

Совместимость и монтаж

Механизм кнопки XB4 пуск-стоп совместим со всеми стандартными креплениями серии XB4. Для работы необходимо дополнительно установить:

• монтажную арматуру (например, кронштейн или рамку 22 мм)
• контактный модуль (на выбор - нормально замкнутые или разомкнутые контакты)

Установка выполняется путём вставки головки в подготовленное отверстие 22 мм и фиксации с помощью штатного крепёжа. Убедитесь, что глубина корпуса соответствует толщине панели.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного электрооборудования. Степень защиты IP54 позволяет использовать её в условиях повышенной запылённости и возможного попадания брызг воды - типично для цехов, линий производства и открытых площадок.

Преимущества

• Подсветка линзы даёт визуальную индикацию активного состояния - особенно полезна в плохо освещённых местах
• Квадратная линза увеличивает контрастность цветов, снижает риск ошибочного нажатия
• Самовозвратный механизм исключает необходимость удерживания кнопки - безопаснее и удобнее при длительном использовании
• Комбинированная конструкция экономит место на панели - две функции в одной головке
• Совместимость с широким спектром контактных модулей позволяет гибко настраивать цепь под задачу

Ограничения применения

• Не предназначена для взрывоопасных сред - степень защиты IP54 недостаточна для Zone 1/2
• Не работает автономно - требует подключения к контактному модулю и внешнему питанию для подсветки
• Не рассчитана на частое механическое воздействие сверх нормы - рекомендованная долговечность до 1 млн циклов, но не для экстренного или аварийного многократного использования
• Не подходит для установки в помещениях с постоянным потоком жидкости - не имеет герметичной прокладки для погружения

Примеры использования

• Пульт управления станком ЧПУ - красная кнопка «стоп», зелёная - «пуск»
• Щит управления конвейером - кнопка встроена в пост с другими элементами XB4
• Аварийная остановка на участке с высокой запылённостью - благодаря IP54 сохраняет работоспособность
• Система АВР - быстрый ручной перевод между источниками питания

Практические советы

• При заказе проверьте соответствие диаметра отверстия - 22 мм - точный размер для всех изделий серии XB4
• Выбирайте контактный модуль с нужным числом и типом контактов (НО/ЗО) заранее - они продаются отдельно
• Для подсветки используйте напряжение, совпадающее с рабочим напряжением цепи - обычно 24 В постоянного тока
• Не затягивайте крепёж слишком сильно - это может деформировать пластиковую линзу
• При замене старой кнопки - убедитесь, что новый механизм XB4 (артикул xb4bw84) полностью совместим с существующей арматурой
