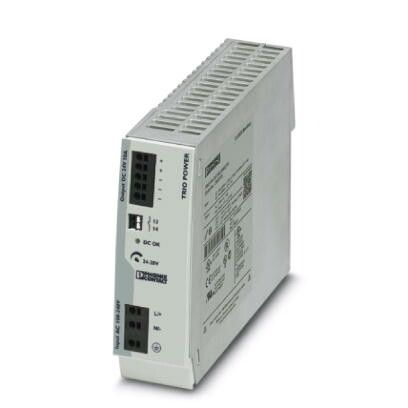

Источник питания TRIO-PS-2G 24В 10А 240Вт IP20 Phoenix Contact 2903149

Источник питания 24DC 10 А, 1AC от Phoenix Contact - компактный блок питания для преобразования переменного тока 230 В в стабильный постоянный ток 24 В, рассчитанный на нагрузку до 10 А. Подходит для автоматизации, промышленной электроники и систем управления, где требуется надежное питание устройств с низким уровнем помех.

Назначение и область применения

Источник питания 24DC 10 А, 1AC предназначен для обеспечения стабильного напряжения 24 В постоянного тока в промышленных системах. Он используется там, где требуются точные и бесперебойные условия работы: контроллеры, соленоиды, датчики, реле, приводы, системы безопасности и другие устройства с питанием 24 В DC. Применяется в цепях управления, на конвейерах, в станках, в распределительных щитах и пультах управления.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока (DC)
• Максимальный выходной ток: 10 А
• Входное напряжение: 1 фаза, 230 В переменного тока (AC)
• Мощность: 240 Вт (24 В × 10 А)
• Тип корпуса: DIN-рейка (монтаж на шину 35 мм)
• Защита от перегрузки и КЗ: да
• Работает в температурном диапазоне от –25 C до +70 C

Совместимость и монтаж

Источник питания 24DC 10 А, 1AC устанавливается на стандартную DIN-рейку шириной 35 мм, что позволяет легко интегрировать его в распределительные щиты. Для подключения входа используются клеммы для проводов сечением до 2,5 мм2. Выходные клеммы рассчитаны на ток до 10 А - рекомендуется использовать провода сечением не менее 1,5 мм2. Монтаж возможен в любом положении, но желательно избегать прямого нагрева от других элементов. Устройство не требует дополнительного охлаждения при работе в пределах допустимых температур.

Безопасность и стандарты

Источник питания соответствует европейским нормам безопасности EN 60950-1 и EN 62368-1. Обладает защитой от перегрузки, короткого замыкания и перегрева. Автоматически восстанавливает работу после устранения аварийной ситуации. Сертифицирован для использования в промышленной среде.

Преимущества

• Стабильная работа даже при колебаниях входного напряжения +-10 %
• Низкий уровень собственных помех - подходит для чувствительной электроники
• Устойчив к скачкам напряжения и импульсным помехам
• Компактный размер и легкий вес позволяют экономить место в щите
• Надежные клеммы с зажимами типа screw - минимизация риска ослабления контактов

Ограничения применения

• Не предназначена для работы во взрывоопасных зонах (без специальной сертификации ATEX/IECEx)
• Не поддерживает параллельное соединение для увеличения мощности - нельзя использовать несколько единиц для получения 20 А
• Не имеет функции регулируемого выходного напряжения - фиксированные 24 В
• Не рассчитана на длительную работу при температуре выше +70 C - требует хорошего теплоотвода в жарких условиях

Примеры использования

• Питание PLC-контроллеров в системах автоматизации
• Обеспечение энергии соленоидным клапанам на конвейере
• Подключение датчиков давления и уровня в пищевой промышленности
• Электропитание реле и модулей ввода-вывода в щитах управления
• Резервное питание для систем сигнализации и контроля доступа

Практические советы

• Перед установкой проверьте соответствие входного напряжения сети - 230 В AC, не 110 В!
• При использовании длинных кабелей на выходе учтите падение напряжения - выбирайте достаточное сечение провода
• Не забудьте подключить защитное заземление через клемму PE, если она есть - это снижает риск повреждения оборудования
• При групповой установке нескольких источников питания оставляйте между ними зазор 1–2 см для лучшего охлаждения
• Артикул 2903149 - это оригинальный продукт Phoenix Contact; аналоги могут отличаться по сроку службы и надежности
