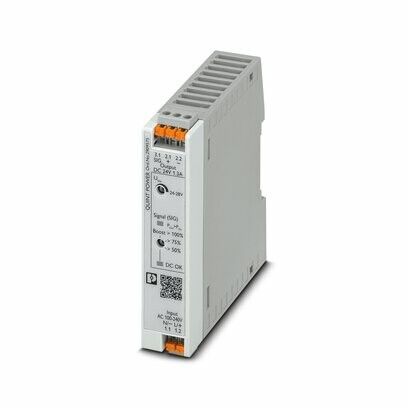

Источник питания QUINT4-PS/1AC/24DC/1.3/PT 24В 1.3А Phoenix Contact 2909575

Источник питания Phoenix Contact 2909575 преобразует переменный ток 230 В в стабильный постоянный ток 24 В с током до 1,3 А, обеспечивая надёжную работу автоматизированных систем с защитой от перегрузок и коротких замыканий.

Назначение и область применения

Источник питания Phoenix Contact 2909575 предназначен для питания устройств промышленной автоматизации, работающих от напряжения 24 В постоянного тока. Подходит для управления реле, соленоидами, датчиками, контроллерами и другим оборудованием в цепях с малой и средней мощностью. Часто применяется на станках, конвейерах, панелях управления и в распределительных шкафах.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальный выходной ток: 1,3 А
• Мощность: 31,2 Вт (24 В × 1,3 А)
• Защита: PT - термическая защита от перегрева и самовосстанавливающаяся защита от перегрузок
• Класс защиты: IP20 (без внешней защиты от пыли и воды)
• Работает при температуре от –25 C до +70 C

Совместимость и монтаж

Источник питания Phoenix Contact 2909575 устанавливается на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Клеммы для подключения входа и выхода рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте изолированные наконечники, чтобы избежать повреждений контактов. Монтаж допускается в закрытых щитах с хорошей вентиляцией - перегрев снижает срок службы устройства.

Безопасность и стандарты

Источник питания соответствует требованиям европейских норм безопасности: IEC/EN 62368-1 (безопасность электрооборудования) и IEC/EN 61000-6-2 (электромагнитная совместимость). Защита PT предотвращает аварийные ситуации при длительных перегрузках, не требуя замены предохранителей.

Преимущества

• Автоматическое восстановление после срабатывания защиты - не требуется ручная перезагрузка
• Узкий корпус экономит место в шкафу
• Стабильное выходное напряжение даже при колебаниях сети
• Надёжная термозащита продлевает срок службы
• Поддерживает работу в широком диапазоне температур

Ограничения применения

• Не предназначена для работы во влажных, пыльных или агрессивных средах - класс защиты IP20 не защищает от попадания жидкости и пыли
• Максимальный ток 1,3 А - не подходит для нагрузок свыше 31 Вт
• Не имеет гальванической развязки между входом и выходом - не рекомендуется для чувствительных измерительных цепей без дополнительной изоляции
• Запрещён монтаж в местах с высокой вибрацией без крепления дополнительными хомутами

Примеры использования

• Питание PLC-контроллеров S7-1200 или аналогичных
• Обеспечение работоспособности пневматических клапанов 24 В
• Энергоснабжение датчиков proximity, энкодеров и световых индикаторов
• Резервное питание в составе системы с батарейным источником

Практические советы

• Перед установкой проверьте соответствие входного напряжения - превышение 250 В может вывести устройство из строя
• При использовании нескольких источников питания в одном шкафу соблюдайте зазор минимум 10 мм между ними для лучшего теплоотвода
• Если нагрузка близка к максимальной (1,2–1,3 А), выбирайте модель с запасом по току - например, 2 А - для увеличения срока службы
• Источник питания Phoenix Contact 2909575 не требует обслуживания, но регулярно осматривайте клеммы на окисление и нагрев
• Для систем с частыми скачками напряжения рекомендуется установить сетевой фильтр перед входом
