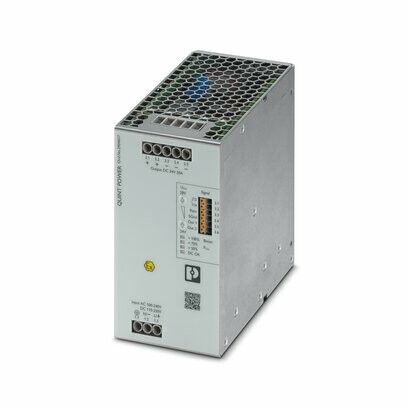

Источник питания QUINT4-PS/1AC/24DC/20/+ 24V 20A Phoenix Contact 2904617

Источник питания QUINT4-PS 2904617 от Phoenix Contact предназначен для преобразования переменного тока 230 В в стабильный постоянный ток 24 В мощностью до 20 А. Он подходит для промышленной автоматизации, где требуется надежное питание устройств управления, сенсоров и исполнительных механизмов.

Назначение и область применения

QUINT4-PS 2904617 используется для обеспечения энергопитания промышленного оборудования: контроллеров PLC, реле, пневматических клапанов, приводов и других нагрузок на 24 В постоянного тока. Применяется в системах автоматизации заводов, конвейерах, станках, упаковочных линиях и распределительных щитах.

Технические характеристики

• Входное напряжение: 1 фаза, 85–264 В переменного тока (50/60 Гц)
• Выходное напряжение: 24 В постоянного тока
• Максимальная выходная мощность: 480 Вт (20 А × 24 В)
• КПД: более 90%
• Работает при температуре от –25 C до +70 C
• Защита от перегрузки и короткого замыкания - автоматическая восстановление после устранения неисправности
• Габариты: соответствует стандартному DIN-креплению 35 мм

Совместимость и монтаж

QUINT4-PS 2904617 устанавливается на DIN-рейку шириной 35 мм. Подключение входа и выхода осуществляется через зажимы с винтовым креплением - подходят провода сечением от 0,2 до 4 мм2. Для подключения рекомендуется использовать медные жилы без оплетки. Устройство совместимо со всеми стандартными шкафами управления промышленного типа. Выходные клеммы рассчитаны на работу с высокими импульсными нагрузками - подходит для запуска двигателей и соленоидов.

Безопасность и стандарты

QUINT4-PS 2904617 соответствует международным нормам безопасности IEC/EN 62368-1 и имеет сертификат CE. Обладает защитой от перенапряжений и повышенной помехоустойчивостью согласно EN 61000-6-2. Конструкция исключает доступ к опасным частям при установленном корпусе.

Преимущества

• Автоматическое восстановление работы после перегрузки - снижает простои
• Высокий КПД - меньше тепловыделения и экономия электроэнергии
• Устойчивость к колебаниям сети - работает даже при просадках напряжения до 85 В
• Стандартный форм-фактор - легко заменить аналогичные модели в существующих установках
• Долгий срок службы благодаря качественным компонентам Phoenix Contact

Ограничения применения

• Не предназначена для использования во взрывоопасных средах (без дополнительной защиты)
• Не подходит для питания цепей с требованием изоляции класса SELV/PELV без внешнего разделительного трансформатора
• Не рекомендовано применение вне диапазона температур –25…+70 C
• Не следует подключать емкостные нагрузки свыше 10 000 мкФ без предварительного расчета пусковых токов

Примеры использования

• Питание контроллера S7-1200 и модулей ввода-вывода на сборочном участке
• Электропитание пневматических клапанов на линии розлива
• Запитка датчиков положения и энкодеров на конвейере
• Обеспечение резервного питания через внешний аккумуляторный блок (при наличии буферной схемы)

Практические советы

• Перед установкой проверьте соответствие входного напряжения вашей сети - источник работает в широком диапазоне, но не допускает постоянного превышения 264 В
• При использовании нескольких источников питания параллельно - используйте диоды для предотвращения обратного тока
• Для длительной работы при максимальной нагрузке обеспечьте хорошую вентиляцию вокруг устройства
• При замене старого источника питания - учтите, что QUINT4-PS 2904617 имеет тот же габарит и клеммы, что и предшественники серии QUINT, поэтому замена происходит без переделки шкафа
• Не открывайте корпус - внутренние элементы не обслуживаемые, ремонт возможен только авторизованными сервисными центрами Phoenix Contact
