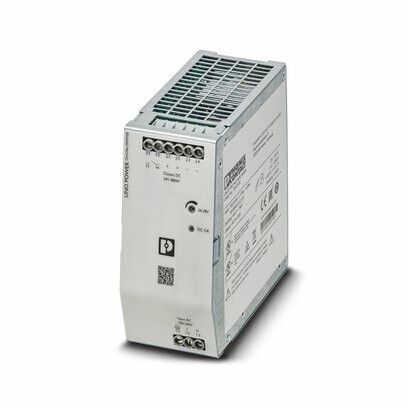

Источники питания UNO2-PS/1AC/24DC/480W | 2910105 Phoenix Contact

Источник питания 1AC/24DC 480W от Phoenix Contact с артикулом 2910105 предназначен для преобразования переменного тока 230 В в стабильный постоянный ток 24 В мощностью до 480 Вт. Подходит для промышленной автоматизации, где требуется надёжное питание устройств управления, сенсоров и исполнительных механизмов.

Назначение и область применения

Источник питания 1AC/24DC 480W используется там, где необходимо обеспечить устойчивое напряжение 24 В постоянного тока на основе сети переменного тока 230 В. Применяется в системах автоматизации: контроллеры PLC, реле, пневматические клапаны, датчики, приводы и другие устройства промышленного оборудования. Устройство рассчитано на работу в распределительных щитах и шкафах управления.

Технические характеристики

• Входное напряжение: 1 фаза, 230 В переменного тока (+-10%)
• Выходное напряжение: 24 В постоянного тока
• Максимальная выходная мощность: 480 Вт
• Максимальный выходной ток: 20 А
• КПД: более 88%
• Работает в температурном диапазоне от –25 C до +70 C
• Защита от перегрузки и короткого замыкания
• Габариты: 125 × 125 × 120 мм (Ш×Г×В)
• Масса: около 1,5 кг

Совместимость и монтаж

Источник питания 1AC/24DC 480W монтируется на DIN-рейку шириной 35 мм, что соответствует стандарту EN 60715. Для подключения входа и выхода используются зажимы с винтовым креплением - провода сечением от 0,2 до 2,5 мм2. Клеммы защищены от случайного прикосновения. Монтаж допускается в вертикальном положении. Обеспечьте свободное пространство вокруг корпуса для естественной конвекции воздуха - не менее 5 см сверху и снизу.

Безопасность и стандарты

• Соответствует требованиям IEC/EN 62368-1
• Соответствует нормам EMC согласно IEC/EN 61000-6-2 и IEC/EN 61000-6-4
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги

Преимущества

• Высокий КПД снижает тепловые потери и нагрузку на системы охлаждения
• Автоматическая защита от перегрузки и короткого замыкания повышает надёжность работы
• Узкий форм-фактор позволяет экономить место в шкафах
• Фиксация на DIN-рейке исключает необходимость дополнительных креплений
• Произведён компанией Phoenix Contact - известным производителем промышленной электроники с высокими стандартами качества

Ограничения применения

• Не предназначен для установки во внешних условиях - степень защиты IP20 не защищает от пыли и влаги
• Не рекомендуется использовать в средах с повышенной запылённостью без дополнительной герметизации шкафа
• Не поддерживает параллельную работу нескольких единиц для увеличения мощности - не имеет функции load sharing
• Выходное напряжение не регулируемое - фиксировано на уровне 24 В

Примеры использования

• Питание контроллеров Siemens S7 и Allen Bradley CompactLogix
• Обеспечение энергии для пневматических клапанов в линиях сборки
• Запитка датчиков уровня, давления и температуры в технологических процессах
• Электропитание модулей ввода-вывода в системах управления насосными станциями

Практические советы

• Перед подключением проверьте соответствие входного напряжения - источник питания не работает при напряжении ниже 207 В или выше 253 В
• При длительной работе на пределе мощности (более 400 Вт) убедитесь, что температура внутри шкафа не превышает +50 C
• Для долговечной работы используйте провода с медными жилами и качественным изолирующим покрытием
• Артикул 2910105 совместим со всеми стандартными DIN-рейками - не требует адаптеров
• При замене аналогичного источника питания убедитесь, что новый 1AC/24DC 480W имеет такие же габариты и расположение клемм
