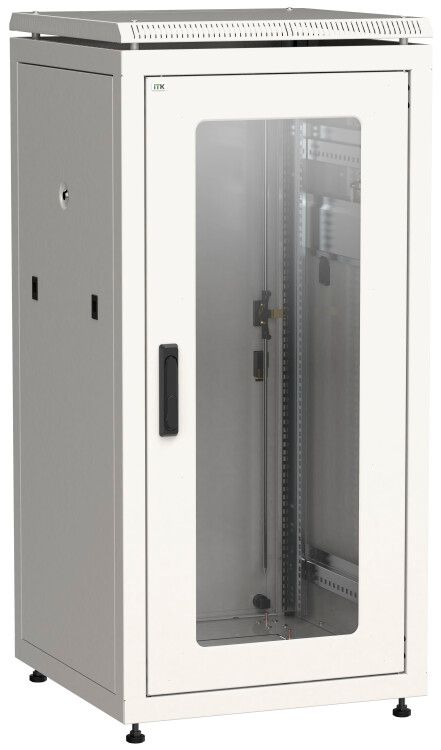

Шкаф сетевой 19дюйм ITK LINEA N 24U 600х600 мм стеклянная передняя дверь, задняя металлическая серый - LN35-24U66-GM IEK

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, задняя металлическая серый ITK - напольный корпус для размещения серверного, телекоммуникационного и силового оборудования в офисах, центрах обработки данных и на промышленных объектах. Модель из серии LINEA N от ITK отличается прочной конструкцией, доступностью для обслуживания с четырёх сторон и совместимостью с кабельными вводами и вентиляцией.

Назначение и область применения

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, задняя металлическая серый ITK предназначен для установки стандартизированного оборудования в формате 19 дюймов: коммутаторов, маршрутизаторов, UPS, аккумуляторных батарей, модулей управления. Подходит для помещений с контролируемым микроклиматом - серверных комнат, telecom-шахт, автоматизированных производственных участков. Благодаря разборной конструкции легко адаптируется под изменения в составе оборудования.

Технические характеристики

• Габариты: 600×600 мм (ширина × глубина), высота 24U (≈1068 мм)
• Полезная глубина: 515 мм - позволяет устанавливать оборудование с длинными кабелями и задними разъёмами
• Материал корпуса: сталь, окраска порошковым покрытием - устойчиво к механическим воздействиям
• Цвет: серый (RAL 7035)
• Тип дверей: передняя - стеклянная, задняя - металлическая; две двери, съемные, с трехточечным замком
• Степень защиты IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Климатическое исполнение У3 - работает при температурах от -10C до +45C
• Способ монтажа: напольный, с регулируемыми опорами
• Срок службы: 25 лет
• Конструкция: разборная, с фиксированной рамой, с боковыми стенками
• Монтажные направляющие: 4 шт. G-профиля для крепления оборудования 19”

Совместимость и монтаж

Шкаф сетевой 19 дюйм 24U 600x600 мм стеклянная передняя дверь, задняя металлическая серый ITK совместим с оборудованием, соответствующим стандарту EIA-310-D (19"). Все элементы сборки - стойки, профили, двери - крепятся болтовым соединением. Для монтажа требуется минимум два человека.

Особенности сборки

• Основание и крыша - с перфорацией для установки кабельных вводов ITK
• Боковые стенки снимаются без инструментов - обеспечивают доступ к задней части оборудования
• Задняя дверь открывается внутрь, передняя - наружу, обе с поворотной ручкой
• Регулируемые опоры компенсируют перепады пола до +-10 мм
• В крышку можно установить до трёх вентиляторных панелей ПВ (для шкафов глубиной 1000 мм - требует доработки)
• Комплект заземления встроен - все металлические части соединены в единый контур

Безопасность и стандарты

Шкаф выполнен в соответствии с требованиями ГОСТ 28601.2-90 (система 482,6 мм). Соответствует нормам электробезопасности для помещений класса IP20. Наличие заземляющего контура исключает риск возникновения потенциала на корпусе. Температурный диапазон (-10…+45 C) гарантирует работу в большинстве административных и промышленных помещениях, но не в условиях сырости, прямых осадков или пылевых сред.

Преимущества

• Доступ ко всем сторонам шкафа - удобство при прокладке кабелей и сервисном обслуживании
• Стеклянная передняя дверь - позволяет визуально контролировать состояние индикаторов оборудования без открытия
• Разборная конструкция - упрощает транспортировку и монтаж в ограниченных пространствах
• Усиленная рама - выдерживает нагрузку до 1000 кг равномерно распределённой массы
• Поддержка модернизации - возможность добавления вентиляции, кабельных вводов, светильников

Ограничения применения

• Не предназначен для открытых площадок, улиц, сырых или пыльных помещений - степень защиты IP20 не защищает от жидкостей и пыли
• Не подходит для установки в условиях ниже -10 C или выше +45 C - возможны отказы электроники
• Вентиляторные панели ПВ требуют шкафов глубиной 1000 мм - в данной модели они не устанавливаются без доработки
• Ролики не входят в комплект - перемещение возможно только после самостоятельной закупки и монтажа
• Стеклянная дверь хрупка - требует осторожного обращения при частом доступе

Примеры использования

• Центр обработки данных малого бизнеса - размещение 1–2 серверов, коммутатора и UPS
• Аварийно-восстановительный пункт на предприятии - хранение резервного оборудования
• Телеком-узел в офисе - установка OLT, SFP-модулей, PoE-коммутаторов
• Автоматизация производства - контрольный шкаф с PLC и реле

Практические советы

• Перед монтажом проверьте уровень пола - используйте регулируемые опоры для выравнивания
• При прокладке кабелей сверху или снизу - используйте перфорацию в крыше и основании с ITK щеточными вводами
• Не забудьте подключить заземление - даже если оборудование уже заземлено, корпус должен быть в едином контуре
• Для частого доступа к задней части - оставьте минимум 600 мм свободного пространства за шкафом
• При необходимости увеличения глубины - выбирайте модель с удлинённой рамой, а не модифицируйте текущую
• При заказе нескольких шкафов - используйте комплекты для стыковки, чтобы получить цельную секцию
