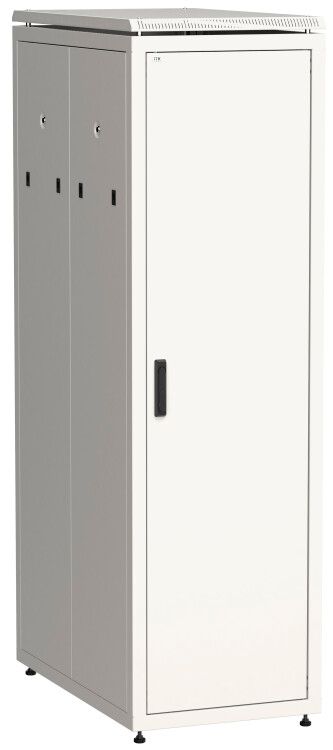

Шкаф сетевой 19" LINEA N 47U 600х1000 мм металлическая передняя дверь серый | LN35-47U61-M ITK IEK

Шкаф сетевой 19 дюйм LINEA N 47U 600x1000 мм металлическая передняя дверь серый ITK - напольный корпус из стали для размещения серверного, телекоммуникационного оборудования и ИБП. Благодаря прочной конструкции и стандартизированным размерам, он подходит для стационарных центров обработки данных и промышленных объектов. Артикул ln35-47u61-m соответствует серии LINEA N от ITK.

Назначение и область применения

Шкаф сетевой 19 дюйм LINEA N 47U предназначен для установки оборудования в форм-факторе 19 дюймов: коммутаторы, маршрутизаторы, серверы, источники бесперебойного питания, аккумуляторные банки и другие устройства. Подходит для использования в офисах, дата-центрах, на производстве и в телекоммуникационных узлах. Напольное исполнение делает его устойчивым к вибрациям и механическим нагрузкам.

Технические характеристики

• Высота: 47 U (19 дюймов - стандартный модульный шаг)
• Глубина: 915 мм (полезная) - позволяет размещать оборудование с длинными кабелями и блоками питания
• Ширина: 600 мм - совместим с большинством 19” устройств
• Материал: сталь, окраска цвета 7035 RAL (серый)
• Защита IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий температурный диапазон: от -10C до +45C - подходит для помещений с контролируемым микроклиматом
• Климатическое исполнение: У3 - рассчитан на умеренный климат с возможностью работы в неотапливаемых помещениях при соблюдении условий
• Срок службы: 25 лет - при правильной эксплуатации и отсутствии внешних повреждений
• Количество дверей: одна - металлическая передняя, задняя дверь отсутствует
• Конструкция: разборная, с фиксированной рамой - сборка осуществляется на месте
• С боковыми стенками: да - обеспечивают жесткость и защиту от бокового доступа
• Монтаж: напольный - с регулируемыми опорами

Совместимость и монтаж

Шкаф сетевой 19 дюйм LINEA N 47U 600x1000 мм металлическая передняя дверь серый ITK совместим с любым оборудованием, соответствующим стандарту EIA-310-D (19"). В комплект входят четыре G-образных монтажных профиля - они крепятся к вертикальным стойкам и служат точками фиксации устройств. Для выравнивания на неровном полу предусмотрены регулируемые опоры. Монтаж выполняется вручную: сборка занимает 1–2 часа при наличии двух человек. Передняя дверь легко снимается - она крепится на трехточечный замок с поворотной ручкой. Боковые стенки также съёмные - это упрощает установку крупногабаритного оборудования сбоку. Для увеличения мобильности можно дополнительно установить поворотные ролики (не входят в комплект).

Безопасность и стандарты

Конструкция шкафа соответствует требованиям ГОСТ 28601.2-90 (система несущих конструкций 482,6 мм). Все элементы шкафа соединены в единый контур заземления - это обеспечивает безопасность при работе с электрооборудованием. IP20 гарантирует защиту от прикосновения к внутренним деталям пальцами или инструментами, но не является герметичной. Применение в условиях с высокой влажностью, пылью или агрессивной средой требует дополнительной защиты.

Преимущества

• Усиленная конструкция - выдерживает значительные весовые нагрузки, включая тяжелые ИБП и АКБ
• Разборная система - удобна для транспортировки и монтажа в труднодоступных местах
• Поддержка вентиляции - в крышку можно установить до трёх вентиляторных панелей ITK ПВ для активного охлаждения
• Перфорация в крыше и основании - позволяет легко монтировать кабельные вводы ITK щеточные
• Стандартные размеры - совместимость с широким спектром 19" решений
• Долгий срок службы - 25 лет при нормальных условиях эксплуатации

Ограничения применения

• Не предназначен для улицы или сырых помещений - степень защиты IP20 исключает воздействие воды и пыли
• Задняя дверь отсутствует - требуется дополнительная защита сзади, если оборудование расположено рядом с другими шкафами или источниками помех
• Нет встроенной системы охлаждения - необходимо самостоятельно выбирать и устанавливать вентиляторы
• Не имеет замков на боковых стенках - при необходимости безопасности следует использовать дополнительные средства
• Требуется свободное пространство вокруг - минимум 60 см спереди и сзади для обслуживания

Примеры использования

• Центр управления сетью в офисе - размещение коммутаторов, маршрутизаторов, SFP-модулей
• Производственный участок - контрольные платы, PLC, преобразователи частоты
• Телеком-узел - серверы связи, VoIP-шлюзы, концентраторы
• Аварийный резерв - ИБП с аккумуляторами для критически важных систем
• Объекты с ограниченным пространством - компактная ширина 600 мм позволяет размещать несколько шкафов в ряд

Практические советы

• Проверьте глубину вашего оборудования - 915 мм достаточно для большинства устройств, но некоторые ИБП и серверы с тыльными блоками питания могут потребовать больше места
• При установке нескольких шкафов используйте комплект для соединения - это повысит устойчивость и упростит кабельную организацию
• Для лучшей терморегуляции рекомендуется устанавливать одну или две вентиляторные панели ПВ вверху - горячий воздух поднимается вверх
• Используйте кабельные вводы с щётками - они снижают риск попадания пыли и сохраняют класс защиты IP20
• При монтаже на неровном полу всегда используйте регулируемые опоры - даже небольшие перепады влияют на равномерность нагрузки
• Не забудьте подключить заземление - шкаф уже оснащен комплектом, но провода должны быть правильно присоединены к контуру заземления объекта
