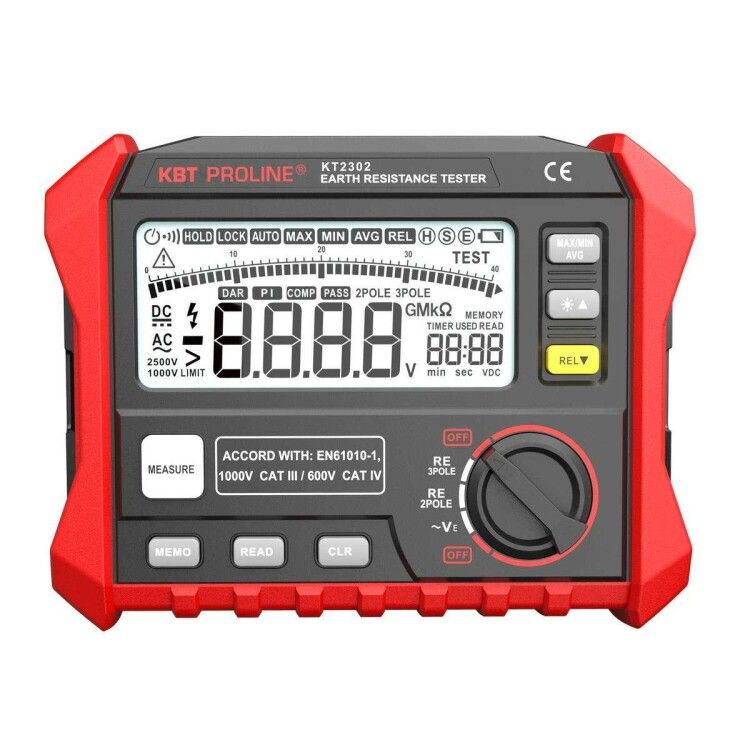

Измеритель сопротивления заземления цифровой KT 2302 серия PROLINE - 87240 КВТ

Измеритель сопротивления заземления цифровой KT 2302 серия PROLINE, КВТ - портативный прибор для точного измерения сопротивления контуров заземления и напряжения на них, предназначенный для проверки безопасности электроустановок, диагностики систем молниезащиты и контроля состояния заземляющих устройств. Устройство сочетает высокую точность, автономную работу и надежную сборку, что делает его удобным инструментом как для монтажников, так и для инженеров.

Назначение и область применения

Измеритель сопротивления заземления цифровой KT 2302 серия PROLINE, КВТ используется для:

• Измерения сопротивления заземляющих контуров у электрооборудования, распределительных щитов, трансформаторов и других объектов;
• Контроля напряжения между заземляющим проводником и потенциалом земли;
• Мониторинга эффективности систем молниезащиты;
• Проверки соответствия нормам ПУЭ и ГОСТ Р 50571 перед вводом объекта в эксплуатацию;
• Регулярного техобслуживания промышленных и коммунальных установок.

Технические характеристики

• Тип измерения: Цифровой, двух- и трёхпроводной метод
• Диапазон измерения сопротивления:
  • 0–29.99 Ом (+-2% + 6D, разрешение 0.01 Ом)
  • 30–99.9 Ом (+-3% + 3D, разрешение 0.1 Ом)
  • 100–999 Ом (+-3% + 3D, разрешение 1 Ом)
  • 1000–4000 Ом (+-3% + 3D, разрешение 10 Ом)
• Диапазон измерения напряжения заземления: 0–200 В (+-1% + 5D, разрешение 0.1 В)
• Питание: 8 элементов типа AA (1.5 В)
• Автоматическое отключение: Да, после периода бездействия
• Индикация уровня заряда батарей: Есть
• Память: До 100 сохранённых значений
• Функции: MAX/MIN/AVG, режим относительных измерений (REL)
• Дисплей: Большая ЖК-панель с подсветкой и аналоговой шкалой
• Габариты: 185 × 145 × 70 мм
• Вес (с батарейками): 772 г

Совместимость и монтаж

Измеритель сопротивления заземления цифровой KT 2302 серия PROLINE, КВТ работает совместно с комплектными измерительными щупами длиной 10 и 15 метров. Для проведения измерений требуется подключить три электрода: основной заземлитель, вспомогательный токовый и вспомогательный потенциальный. Прибор автоматически определяет тип подключения (двух- или трёхпроводной метод). Шина заземления в комплекте позволяет временно соединять несколько точек для тестирования сложных сетей. Подключение выполняется через стандартные крокодилы и защищённые контакты. Не требует внешнего источника питания - полностью автономен.

Преимущества

• Высокая точность измерений даже на границах диапазона благодаря компенсации погрешности в цифровой обработке сигнала;
• Подсвечиваемый экран обеспечивает видимость показаний при плохом освещении;
• Сохранение результатов в памяти снижает риск потери данных при проведении множественных замеров;
• Режим REL позволяет исключить влияние сопротивления проводов и контактных переходов;
• Защитный кейс повышает устойчивость к механическим воздействиям и перепадам температур;
• Автоматическое отключение продлевает срок службы батарей.

Ограничения применения

• Не предназначен для измерения сопротивления в активных цепях с напряжением выше 600 В - возможен выход из строя;
• Запрещено использовать при наличии напряжения на заземляющем проводе свыше 200 В - прибор не рассчитан на такие условия;
• Точность снижается при использовании длинных проводов (>15 м) без учёта их собственного сопротивления;
• Не подходит для измерения сопротивления в условиях сильных помех (например, рядом с мощными частотными преобразователями);
• Требуется стабильная почва - измерения на каменистых или очень сухих участках дают завышенные значения.

Примеры использования

• Проверка сопротивления заземления в щите управления станком на производстве - допустимо до 4 Ом;
• Обследование системы молниезащиты на крыше многоэтажного здания - необходимо выявить увеличение сопротивления выше 10 Ом;
• Тестирование заземления в распределительном пункте жилого дома перед комиссией Энергонадзора;
• Поиск причин скачков напряжения в сети путём измерения потенциала на заземляющей шине.

Практические советы

• Перед каждым измерением убедитесь, что оборудование обесточено - работа под напряжением недопустима.
• Используйте измерительные провода одинаковой длины и качества - разница в сопротивлении проводов искажает результат.
• При измерении в сухой почве полейте место установки электродов водой - это повысит точность.
• Часто используйте функцию REL: сначала замерьте сопротивление проводов, затем включите REL и измерьте сам контур - получится чистое значение.
• Заменяйте батарейки при появлении предупреждения о низком заряде - слабые элементы вызывают погрешность в показаниях.
• Храните прибор в защитном кейсе - он не имеет IP-защиты, поэтому боится попадания воды и пыли.
