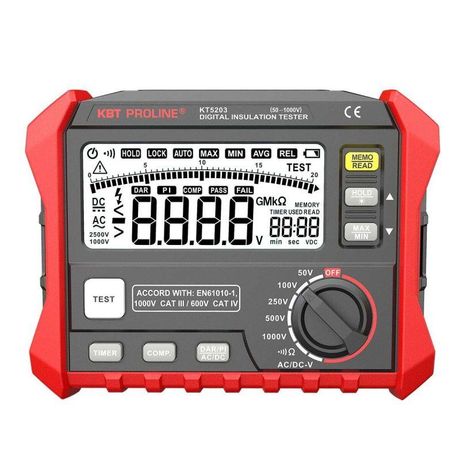

Мегаомметр цифровой KT 5203 серия PROLINE, КВТ - прибор для точного измерения сопротивления изоляции высоковольтных объектов, таких как кабели, двигатели и трансформаторы. Обладает расширенным набором функций, включая измерение напряжения, запоминание результатов и анализ параметров поляризации, что делает его надёжным инструментом для диагностики электроустановок.

Назначение и область применения

Мегаомметр цифровой KT 5203 серия PROLINE, КВТ предназначен для проверки качества изоляции в электрических системах. Подходит для обслуживания и диагностики оборудования на предприятиях, в энергетике, на транспорте и в промышленности. Применяется при входном контроле новых установок, плановых осмотрах и аварийной диагностике.

Технические характеристики

• Диапазон измерения сопротивления изоляции: 0 – 2000 МОм (до 2 ГОм)
• Номинальное тестовое напряжение: 2500 В
• Измерение постоянного напряжения: до 1000 В
• Измерение переменного напряжения: до 750 В
• Измерение низкого сопротивления: до 200 Ом
• Тестовые напряжения: 50 В, 100 В, 250 В, 500 В, 1000 В, 2500 В - каждый с несколькими диапазонами измерения
• Источник питания: 8 батареек AA 1,5 В
• Габариты: 185 × 145 × 70 мм
• Вес без батареек: 627 г
• Индикация: цифровой ЖК-дисплей с аналоговой шкалой и подсветкой
• Функции: Data Hold, MAX/MIN, запоминание результатов, «прозвонка», определение коэффициента поглощения (DAR) и индекса поляризации (PI)

Совместимость и монтаж

Мегаомметр цифровой KT 5203 серия PROLINE, КВТ подключается через комплектные измерительные щупы и зажимы «крокодил». Для безопасного проведения измерений необходимо отключить питание объекта и убедиться, что он разряжен. Устройство не требует внешнего питания - работает от встроенных батареек. Коммуникационный интерфейс позволяет передавать данные на компьютер, если используется совместимый программный модуль.

Безопасность и стандарты

Прибор соответствует требованиям безопасности для измерительных устройств класса CAT III 1000 В и CAT IV 600 В. Это обеспечивает защиту пользователя при работе с высоковольтными цепями. Все режимы измерения автоматически блокируют выход напряжения после завершения теста. Наличие защиты от перегрузки снижает риск повреждения устройства при случайном подключении к активному оборудованию.

Преимущества

• Два типа индикации - цифровая и аналоговая - позволяют одновременно видеть точное числовое значение и динамику изменения сопротивления
• Работа на нескольких уровнях тестового напряжения даёт возможность адаптировать проверку под тип изолируемого материала (например, старые кабели лучше проверять на 500 В, новые - на 2500 В)
• Функции DAR и PI позволяют выявлять влажность и старение изоляции, а не просто фиксировать её текущее состояние
• Память и Data Hold удобны при проведении замеров в труднодоступных местах - можно зафиксировать результат и записать его позже
• Подсветка экрана и наличие аналоговой шкалы обеспечивают читаемость даже при слабом освещении

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности без защиты корпуса - IP-класс не указан, поэтому следует избегать попадания воды внутрь
• Высокое потребление энергии: 8 батареек AA требуют регулярной замены при частом использовании
• Нельзя использовать для измерений на работающих сетях - прибор не имеет функции онлайн-мониторинга
• Максимальное напряжение измерения 2500 В не подходит для сверхвысоковольтных систем выше 10 кВ

Примеры использования

• Проверка изоляции силового кабеля 10 кВ перед вводом в эксплуатацию - использование 2500 В
• Диагностика старых электродвигателей - применение 500 В для предотвращения повреждения хрупкой изоляции
• Обследование распределительных щитов - контроль сопротивления между фазами и землёй
• Оценка состояния изоляции трансформаторов - измерение DAR и PI для прогнозирования долговечности

Практические советы

• Перед каждым измерением обязательно отключите оборудование от сети и разрядите конденсаторы - иначе есть риск поражения током или повреждения прибора
• Для точных результатов используйте чистые, сухие щупы и зажимы; грязь и влага на контактах искажают показания
• При длительных работах возьмите запасные батарейки - 8 элементов быстро разряжаются при многократных тестах
• Чтобы сравнивать изоляцию во времени, всегда проводите замеры при одинаковой температуре и влажности окружающей среды
• Используйте функцию Data Hold, чтобы зафиксировать значение при измерении в труднодоступных местах - затем спокойно запишите результат
• Учитывайте, что при измерении на 2500 В возможен ложный пробой изоляции - если результат ниже нормы, повторите тест на более низком напряжении
