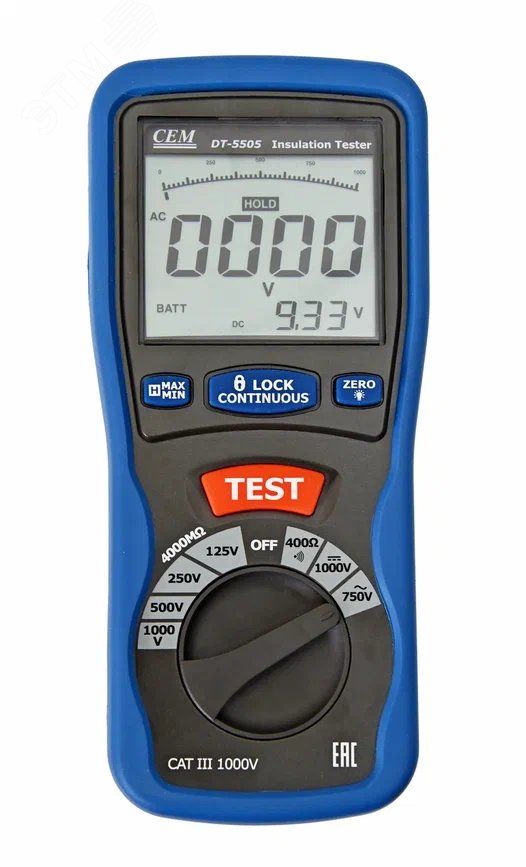

Мегаомметр DT-5505 - 481578 CEM

Цифровой мегаомметр CEM DT-5505 предназначен для измерения сопротивления изоляции, прозвонки цепей и контроля напряжения. Устройство сочетает функции тестера изоляции и мультиметра, обеспечивая безопасную и точную диагностику электрооборудования. Мегаомметр DT-5505 подходит для работ в условиях производства, энергетики и обслуживания электросистем.

Назначение и область применения

Мегаомметр DT-5505 используется для:

• Измерения сопротивления изоляции проводов, кабелей, обмоток двигателей, трансформаторов и другого оборудования;
• Проверки целостности электрических цепей (функция «прозвонка»);
• Измерения постоянного и переменного напряжения в сетях до 1000 В;
• Оценки состояния изоляции перед включением оборудования в работу.

Подходит для работы электромонтажников, техников по обслуживанию, инженеров по безопасности и специалистов по диагностике электрических систем.

Технические характеристики

• Измерение сопротивления изоляции: автоматическое определение напряжения, предварительный контроль отсутствия напряжения в цепи;
• Функция прозвонки: звуковая сигнализация при замыкании цепи;
• Измерение напряжения: постоянное и переменное, до 1000 В;
• Измерение сопротивления участка цепи: базовый диапазон не указан, но доступен через режимы прозвонки и обычного измерения;
• ЖК-дисплей: два 4-разрядных цифровых индикатора, графическая шкала, подсветка;
• Удержание показаний: кнопка HOLD фиксирует значения на экране;
• Индикация OL: сигнал перегрузки при превышении верхнего предела измерений;
• Автоматическое выключение: спящий режим активируется через 10 минут бездействия;
• Индикация низкого заряда батареи: предупреждает о необходимости замены элементов питания;
• Режимы нуля: автоматическая и ручная калибровка нулевой отметки;
• Фиксация макс./мин. значений: позволяет отслеживать колебания параметров во времени.

Совместимость и монтаж

DT-5505 работает с комплектом щупов, входящих в поставку. Для измерения сопротивления изоляции подключаются к токоведущим частям и корпусу оборудования. Клеммы соответствуют стандартным требованиям безопасности. Подставка и крепление для ремешка позволяют удобно использовать устройство как на столе, так и в портативном режиме. Аксессуары не требуют дополнительной настройки.

Безопасность и стандарты

Мегаомметр DT-5505 соответствует международному стандарту IEC 61010-1, который гарантирует безопасность при работе с высокими напряжениями. Перед каждым измерением сопротивления изоляции происходит автоматическая проверка наличия напряжения в цепи - это исключает риск удара током при случайном подключении к живому оборудованию.

Преимущества

• Объединяет три функции в одном приборе: мегаомметр, мультиметр и tester прозвонки - снижает необходимость в нескольких устройствах;
• Защита от включения под напряжение повышает безопасность при работе;
• Графическая шкала и подсветка улучшают читаемость в сложных условиях освещения;
• Автоматические функции (нулевая калибровка, спящий режим, удержание показаний) ускоряют процесс измерений;
• Надежная индикация OL и низкого заряда батареи предотвращает некорректные результаты.

Ограничения применения

• Не предназначена для измерения сопротивления изоляции в цепях с повышенной емкостью (например, большие кабельные линии) - возможны задержки или неточные данные;
• Не имеет сертификации для взрывоопасных сред (Zone 0/1);
• Не рекомендовано применять при температуре ниже 0 C или выше 40 C - точность может снижаться;
• Отсутствует возможность внешней калибровки - сервисное обслуживание требуется в авторизованных центрах.

Примеры использования

• Проверка изоляции силового кабеля перед запуском нового станка;
• Поиск обрыва в цепи управления лифта с помощью функции прозвонки;
• Контроль напряжения на клеммах распределительного щита перед проведением ремонтных работ;
• Диагностика старых электродвигателей на наличие пробоя изоляции обмоток.

Практические советы

• Перед измерением сопротивления изоляции всегда отключите оборудование от сети и разрядите конденсаторы - даже при наличии автоматической проверки напряжения;
• Используйте щупы с изолированными наконечниками и не допускайте контакта рук с токоведущими частями;
• При длительных измерениях используйте настольную подставку - это снижает нагрузку на руки и повышает стабильность соединений;
• Заменяйте батареи при появлении индикации низкого заряда - слабый источник питания влияет на точность измерений;
• При использовании в сырых помещениях храните DT-5505 в сухом месте - хотя IP-класс защиты не указан, устройство не рассчитано на воздействие воды.
