Мегаомметр цифровой KT 5205 серия "PROLINE" | 89639 КВТ

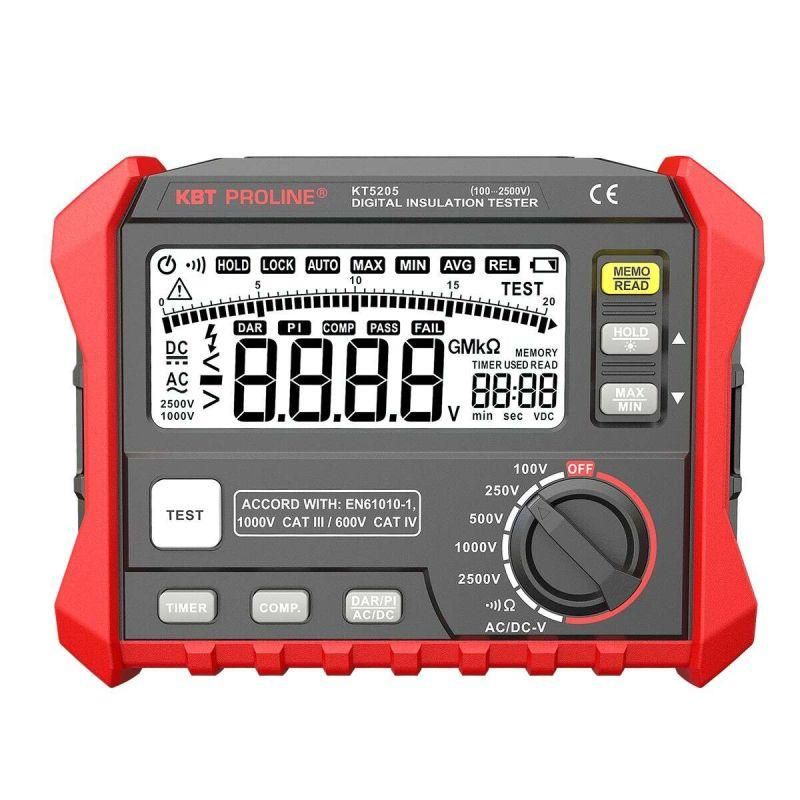

Мегаомметр цифровой KT 5205 серия PROLINE, КВТ - прибор для точного измерения сопротивления изоляции высоковольтных объектов, таких как кабели, двигатели и трансформаторы. Обладает расширенным набором функций, включая измерение напряжения, анализ коэффициента поглощения и индекса поляризации, что делает его надёжным инструментом для диагностики электроустановок. Артикул 89639 соответствует модели серии PROLINE от КВТ.

Назначение и область применения

Мегаомметр цифровой KT 5205 серия PROLINE, КВТ предназначен для проверки качества изоляции в электрических системах. Подходит для обслуживания и диагностики оборудования на предприятиях, в энергетике, на транспорте и в промышленности. Применяется при входном контроле новых установок, плановых осмотрах и аварийной диагностике. Особенно эффективен там, где требуется выявление ухудшения изоляции до возникновения отказов.

Технические характеристики

• Диапазон измерения сопротивления изоляции: 0 – 2000 МОм (до 2 ГОм)
• Номинальное тестовое напряжение: 2500 В (основная рабочая ступень)
• Дополнительные уровни напряжения: 100 В, 250 В, 500 В, 1000 В, 2500 В - для адаптации под тип объекта
• Измерение постоянного напряжения: до 1000 В
• Измерение переменного напряжения: до 750 В
• Измерение низкого сопротивления: до 200 Ом (функция “прозвонка”)
• Память: сохраняет до 100 измерений, возможность считывания и передачи данных через интерфейс
• Функции: Data Hold, MAX/MIN, определение DAR (коэффициент поглощения), PI (индекс поляризации), временной анализ изоляции
• Индикация: крупный ЖК-дисплей с аналоговой шкалой и подсветкой
• Питание: 8 батареек AA 1,5 В
• Габариты: 185 × 145 × 70 мм
• Вес без батареек: 627 г

Совместимость и монтаж

Мегаомметр цифровой KT 5205 серия PROLINE, КВТ совместим со всеми стандартными измерительными щупами и зажимами «крокодил», которые входят в комплект. Для работы необходимо отключить питание объекта и обеспечить его заземление. Устройство не требует внешних источников питания - работает автономно. Интерфейс позволяет подключить устройство к компьютеру для экспорта данных - важно для документирования результатов согласно нормам ПУЭ и ISO.

Безопасность и стандарты

Прибор соответствует требованиям безопасности IEC 61010-1 (класс защиты II) и имеет двойную изоляцию. Напряжение 2500 В требует соблюдения правил работы с высоким потенциалом: использовать средства индивидуальной защиты, не прикасаться к проводам во время измерения, убедиться в отсутствии заряда на объекте. Не применять в условиях взрывоопасной среды или повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Два типа индикации - цифровая и аналоговая - позволяют одновременно видеть точное значение и динамику изменения сопротивления
• Работа на нескольких уровнях напряжения даёт гибкость при тестировании различных типов изоляции - от слабых кабелей до силовых трансформаторов
• Функции DAR и PI позволяют оценить качество изоляции не по одному замеру, а по её поведению во времени - снижает риск ложноположительных выводов
• Автоматическое сохранение данных и наличие памяти упрощают составление протоколов и архивирование результатов
• Подсветка экрана и удобный дизайн обеспечивают работу даже в плохо освещённых помещениях

Ограничения применения

• Не предназначена для измерения сопротивления изоляции в цепях с активным напряжением - всегда предварительно отключайте питание
• Высокое напряжение 2500 В может повредить чувствительную электронику - не применяйте для тестирования плат управления, СИП, LED-систем
• Использование 8 батареек AA увеличивает вес и требует регулярной замены - рекомендуется иметь запасные элементы на объекте
• Отсутствие Bluetooth/Wi-Fi - данные можно перенести только через физический интерфейс, что усложняет удалённый контроль
• Не защищён от погружения в воду - IP-защита не указана, избегать контакта с жидкостями

Примеры использования

• Проверка изоляции кабеля 10 кВ после прокладки - используется режим 2500 В, записываются значения DAR и PI
• Диагностика старого электродвигателя - измерение на 500 В для выявления увлажнения обмоток
• Обслуживание распределительных щитов - проверка сопротивления между фазой и землёй с помощью функции “прозвонка”
• Приёмка новой подстанции - формирование протоколов с данными из памяти устройства

Практические советы

• Перед каждым измерением обязательно разрядите объект - используйте заземляющий стержень
• Для точных результатов измеряйте при одинаковой температуре и влажности - эти факторы влияют на показания
• Часто меняйте батарейки - при слабом питании точность снижается, особенно на высоких диапазонах
• Используйте зажимы «крокодил» вместо щупов при работе с большими поверхностями - так снижаются контактные потери
• Сохраняйте все измерения в памяти - они пригодятся для трендового анализа состояния изоляции в будущем
• Храните прибор в защитном кейсе - он встроен в комплект и защищает от ударов и пыли
