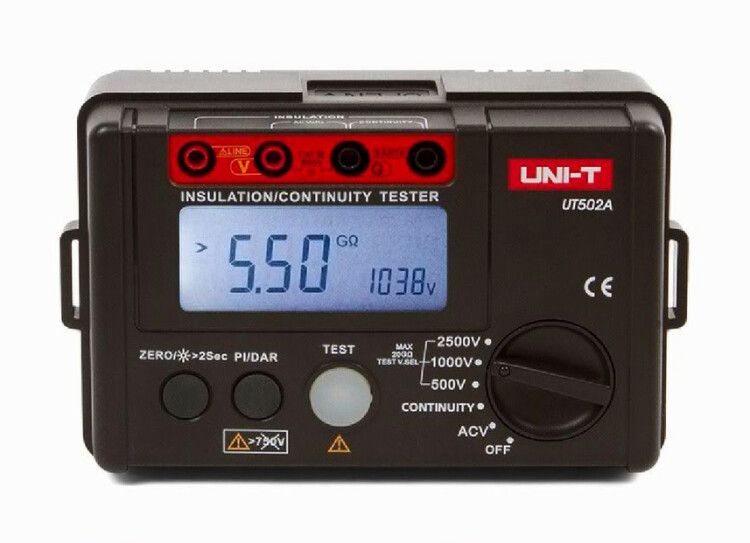

Измеритель сопротивления изоляции UNI-T UT502A (мегаомметр) | 13-0044 SDS MEET

Измеритель сопротивления изоляции UT502A - портативный мегаомметр от UNI-T, предназначенный для диагностики состояния изоляции кабелей и электрооборудования. Прибор генерирует напряжение до 2500 В и точно измеряет сопротивление изоляции в диапазоне до 20 ГОм, обеспечивая безопасную эксплуатацию электросистем. Артикул 13-0044 подходит для сервисных служб, энергообъектов и строительных организаций.

Назначение и область применения

Измеритель сопротивления изоляции UT502A используется для проверки целостности диэлектрической защиты в кабелях, двигателях, трансформаторах, распределительных щитах и другом оборудовании под напряжением. Он выявляет утечки тока через поврежденную, влажную или старую изоляцию, которая может вызвать короткое замыкание, перегрев или пожар.

Области применения:

• Проверка новых кабелей перед вводом в эксплуатацию
• Периодический осмотр электропроводки в зданиях (по требованиям Ростехнадзора, МЧС, Жилинспекции)
• Диагностика оборудования на заводах, в цехах, на транспорте
• Техническое обслуживание систем освещения, насосов, вентиляции
• Поиск причин аварийных отключений

Технические характеристики

• Диапазон измерения сопротивления изоляции: 0–20 000 МОм (до 20 ГОм)
• Номинальное тестовое напряжение: 2500 В (также доступны 500 В и 1000 В)
• Измерение напряжения постоянного тока: 30–1000 В, погрешность +-(2%+3)
• Измерение напряжения переменного тока: 30–750 В, погрешность +-(2%+3)
• Ток испытания: ~1 мА при 500 В / 1000 В / 2500 В (при сопротивлении 500 кОм / 1 МОм / 2,5 МОм)
• Ток короткого замыкания: менее 2 мА
• Индикация: цифровой ЖК-дисплей с подсветкой, макс. отображение 1999
• Питание: 9 В (батарея типа 6F22)
• Габариты: 150×100×71 мм
• Вес: 500 г

Погрешность измерения сопротивления:

• 500 В: 3–99,9 МОм - +-(3%+5); 100 МОм–2 ГОм - +-(5%+5)
• 1000 В: 5–99,9 МОм - +-(3%+5); 100 МОм–4 ГОм - +-(5%+5)
• 2500 В: 25 МОм–20 ГОм - +-(3%+5)

Совместимость и монтаж

UT502A работает с двумя измерительными щупами и заземляющим выводом. Для измерения сопротивления изоляции подключаются: один щуп - к токоведущей жиле, второй - к корпусу или земле. Перед измерением оборудование обязательно обесточивается и разряжается.

Устройство совместимо с большинством типов кабелей: силовые, контрольные, медные и алюминиевые жилы, включая кабели с бумажной, ПВХ и XLPE изоляцией. Поддерживает автоматическую настройку диапазона - прибор сам выбирает оптимальный масштаб измерения.

Безопасность и стандарты

• Защита от случайного включения: автоматическое отключение высокого напряжения после окончания измерения
• Световая и звуковая сигнализация при наличии опасного напряжения на объекте
• Индикация высокого напряжения и перегрузки
• Индикатор низкого заряда батареи
• Произведен под контролем SDS - компания соблюдает процедуры калибровки и тестирования

Не предназначен для работы в условиях взрывоопасной среды. Не используйте прибор, если корпус поврежден или щупы имеют трещины.

Преимущества

• Высокое тестовое напряжение 2500 В позволяет проверять кабели с большой длиной и сложной изоляцией
• Цифровой экран с подсветкой удобен при работе в плохо освещённых местах (коллекторы, шахты, туннели)
• Автоматическое отключение снижает расход батареи и исключает риск длительного воздействия напряжения
• Компактный вес и размеры позволяют использовать прибор одной рукой
• Встроенные функции безопасности минимизируют риски при работе с высоким потенциалом

Ограничения применения

• Не измеряет емкость, ток или частоту - только сопротивление изоляции и напряжение
• Нельзя применять на работающем оборудовании - обязательное обесточивание перед измерением
• При измерении на очень длинных кабелях (>1 км) результат может искажаться из-за паразитной емкости
• Точность снижается при температуре ниже 0C или выше 40C
• Не рекомендован для измерений в условиях сильной вибрации или постоянной сырости без защиты

Примеры использования

• Проверка изоляции трехжильного кабеля ВВГнг-Ls перед подключением в новостройке
• Диагностика старого кабеля в подвале многоэтажного дома - сопротивление ниже 1 МОм требует замены
• Тест двигателя 380 В после ремонта - измерение между обмоткой и корпусом при 1000 В
• Проверка системы освещения в офисном здании перед комиссией МЧС
• Оценка состояния кабеля на конвейере в цеху с высокой влажностью

Практические советы

• Перед каждым измерением убедитесь, что все проводники отключены от сети и разряжены - особенно важна разрядка больших емкостей!
• Используйте щупы с изолированными наконечниками и не допускайте контакта рук с металлическими частями
• Для точных результатов измеряйте при комнатной температуре и сухой среде - влажность сильно влияет на показания
• При значении “OL” (overload) на дисплее - сопротивление выше верхнего предела; проверьте правильность подключения
• Заменяйте батарею при появлении индикатора низкого заряда - слабый источник питания снижает точность тестового напряжения
• Храните прибор в сухом месте, избегайте падений - удары могут повредить внутреннюю электронику
• При использовании на объектах с высоким уровнем ЭМИ (частотные преобразователи, сварочные аппараты) временно отключайте соседние устройства
