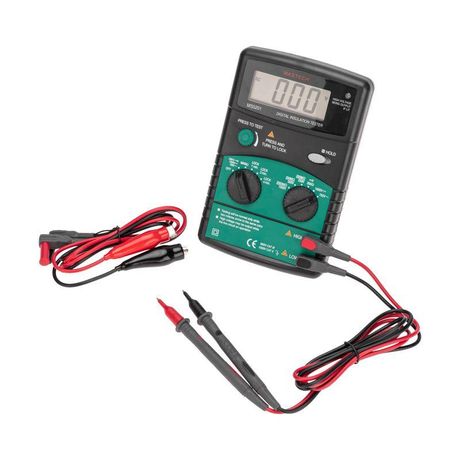

Измеритель сопротивления изоляции MS5201 MASTECH - 13-1346 MEET

Измеритель сопротивления изоляции MS5201 от Mastech - портативный цифровой прибор для проверки состояния изоляции электрических цепей, измерения напряжения и сопротивления. Подходит для диагностики оборудования на объектах энергетики, строительства и производства. Артикул 13-1346.

Назначение и область применения

Измеритель сопротивления изоляции MS5201 применяется для контроля качества изоляции кабелей, обмоток двигателей, распределительных щитов и других токопроводящих элементов. Устройство выдаёт высокое испытательное напряжение 1000 В, чтобы выявить слабые места в изоляции до возникновения аварий. Также прибор может использоваться как обычный мультиметр - для измерения постоянного и переменного напряжения, прозвонки цепей и определения сопротивления проводников. Особенно актуален для профилактических работ на предприятиях, в жилищном хозяйстве и при монтаже новых электросетей.

Технические характеристики

• Диапазон измерения сопротивления изоляции: 200–2000 МОм
• Испытательное напряжение: 1000 В постоянного тока
• Измерение напряжения постоянного тока: до 1000 В (точность +-0,8% +-3)
• Измерение напряжения переменного тока: до 700 В (точность +-1,2% +-5)
• Измерение сопротивления: от 200 Ом (точность +-1,0% +-3)
• Прозвонка цепи: звуковой сигнал при сопротивлении менее 50 Ом
• Индикация: 3,5-разрядный ЖК-дисплей
• Питание: 6 батареек AA (1,5 В)
• Максимальный выходной ток при КЗ: 2,5 мА
• Габариты: 192×122×55 мм
• Вес: 545 г

Совместимость и монтаж

MS5201 работает с комплектом измерительных проводов с защищёнными зажимами типа “крокодил”, входящим в комплект. Для измерения сопротивления изоляции подключаются к токоведущим частям и заземлению. Перед измерением необходимо полностью обесточить объект и разрядить конденсаторы. Нельзя использовать прибор на работающих установках - только после отключения питания. Прозвонка и измерение напряжения выполняются аналогично обычному мультиметру.

Безопасность и стандарты

• Категория безопасности: CAT II 1000 В / CAT III 600 В
• Защита от перегрузки: звуковая и светодиодная сигнализация
• Соответствует требованиям международных стандартов электробезопасности

Устройство безопасно для работы в условиях, где возможны кратковременные скачки напряжения, но не предназначено для использования в высоковольтных распределительных устройствах выше указанных классов защиты.

Преимущества

• Один прибор решает три задачи: измерение изоляции, напряжения и сопротивления
• Цифровой экран обеспечивает точность и удобство считывания показаний
• Функция удержания значения (HOLD) позволяет фиксировать результат при затруднённом доступе к дисплею
• Автоматическое отключение снижает расход батареек
• Компактный корпус и встроенный кейс обеспечивают мобильность и защиту при перевозке

Ограничения применения

• Не предназначен для измерений на объектах с напряжением выше 1000 В постоянного или 700 В переменного тока
• Не измеряет ёмкость, ток и частоту - эти функции отсутствуют
• При измерении сопротивления изоляции выше 1000 МОм погрешность возрастает до +-5%
• Требует регулярной замены батареек; при низком заряде измерения становятся некорректными
• Не следует применять во влажной среде без дополнительной защиты - IP-класс не указан, значит, устройство не имеет специальной герметизации

Примеры использования

• Проверка изоляции силового кабеля перед вводом в эксплуатацию
• Диагностика пробоя обмоток электродвигателя 380 В
• Поиск повреждений в проводке старого здания
• Контроль сопротивления заземления в щитовой (при условии отключения питания)
• Прозвонка цепей управления автоматикой на станке

Практические советы

• Перед каждым измерением изоляции обязательно отключите питание и разрядите все конденсаторы - иначе есть риск повредить прибор или получить удар током
• При измерении на длинных кабелях дождитесь стабилизации показаний - они могут медленно расти из-за поляризационных процессов
• Используйте только оригинальные батарейки AA; дешевые аналоги могут давать нестабильное напряжение и искажать результаты
• При работе в холоде температура ниже 0C может снижать чувствительность ЖК-экрана - храните прибор в тепле до начала работ
• Проверяйте целостность измерительных проводов перед каждой операцией - повреждённая изоляция на шнурах даёт ложные данные
• Сохраняйте кейс и сумку - они защищают прибор от механических повреждений при перемещении между объектами
