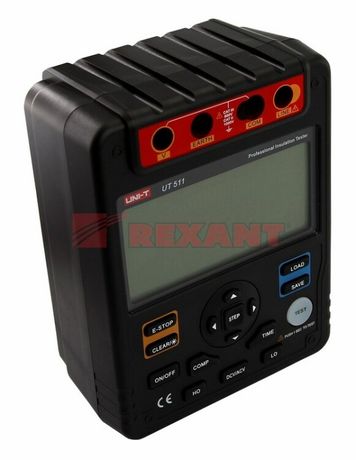

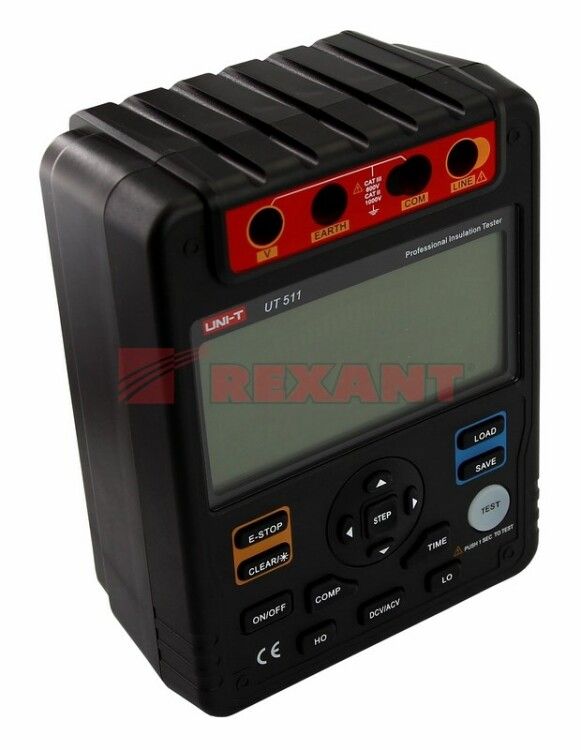

Измеритель сопротивления изоляции UNI-T UT511 (мегаомметр) | 13-0042 SDS MEET

Измеритель сопротивления изоляции UT511 - портативный прибор для диагностики состояния электроизоляции кабелей, оборудования и электропроводки. Он позволяет выявлять утечки тока, определять степень износа изоляции и проверять соответствие нормам безопасности. Бренд UNI-T и артикул 13-0042 указывают на сертифицированную продукцию, применяемую в промышленности, ЖКХ и на объектах энергообеспечения.

Назначение и область применения

UT511 используется для измерения сопротивления изоляции в электрических цепях. Это необходимо для:

• проверки целостности изоляции перед вводом в эксплуатацию нового оборудования;
• диагностики изношенных кабелей, распределительных щитов, двигателей, трансформаторов;
• выполнения обязательных проверок по требованиям Ростехнадзора, МЧС, жилищных инспекций;
• поиск причин аварийных отключений, пробоев и перегревов.

Области применения: промышленные предприятия, объекты ЖКХ, складские комплексы, транспортные узлы, сельскохозяйственные объекты, ремонтные мастерские.

Технические характеристики

• Измеряемое сопротивление изоляции: от 0,1 МОм до 10 ГОм (при напряжении 1000 В);
• Тестовые напряжения: 100 В, 250 В, 500 В, 1000 В - выбираются пользователем;
• Измерение напряжения: постоянный ток до 1000 В, переменный ток до 750 В;
• Измерение малых сопротивлений: от 0,1 Ом до 999,9 Ом (функция “прозвонка”);
• Точность измерения: +-(3%+5) для сопротивления изоляции; +-(2%+3) для напряжения;
• Память данных: сохраняет до 18 результатов измерений;
• Функция Data Hold: фиксирует текущее значение на экране;
• Индикация: цифровой ЖК-дисплей с подсветкой и аналоговой гистограммой;
• Источник питания: гальваническая батарея (не требует внешнего питания);
• Автовыключение: активируется после периода бездействия;
• Таймер: до 30 минут - для длительных тестов (например, PI/DAR);
• Размеры и вес: 202×155×94 мм, 1,2 кг.

Совместимость и монтаж

UT511 работает с любыми типами кабелей и устройств, где требуется проверка изоляции. Для измерения подключаются два щупа: один - к токоведущей части, второй - к заземлению или корпусу. Перед измерением обязательно отключите питание и разрядите конденсаторы. Щупы и кабели прибора совместимы с стандартными измерительными контактами. Подключение выполняется через безопасные разъёмы с защитой от случайного контакта.

Безопасность и стандарты

• Выходное напряжение автоматически отключается после завершения теста;
• Индикатор высокого напряжения сигнализирует о наличии потенциала на выводах;
• Ток короткого замыкания менее 2 мА - снижает риск повреждения чувствительных элементов;
• Прибор соответствует требованиям безопасности IEC 61010-1 (класс защиты II);
• Произведён под контролем SDS - компания обеспечивает калибровку и качество сборки.

Преимущества

• Универсальные режимы напряжения позволяют адаптировать тест под тип изоляции (низковольтные системы - 100–500 В, высоковольтные - 1000 В);
• Функции PI (индекс поляризации) и DAR (отношение поглощения) дают информацию о качестве изоляции без дополнительных приборов;
• ЖК-дисплей с подсветкой удобен при работе в условиях слабого освещения;
• Сохранение данных и сравнение результатов упрощают анализ динамики износа;
• Автоматический выбор диапазона и автовыключение увеличивают комфорт и безопасность.

Ограничения применения

• Не предназначен для измерения сопротивления изоляции в сетях выше 1000 В постоянного или 750 В переменного тока - превышение может повредить прибор;
• Не используйте в средах с взрывоопасными газами или паром - прибор не имеет взрывозащиты;
• Не измеряйте сопротивление изоляции при включенном питании - это опасно и исказит результаты;
• Измерение ёмкости невозможно - прибор не способен работать с конденсаторами;
• Память ограничена 18 записями - для больших объемов данных рекомендуется вести журнал вручную.

Примеры использования

• Электромонтёр проверяет изоляцию силового кабеля перед подключением к новому станку - результат 1,2 ГОм при 1000 В говорит о хорошем состоянии;
• Специалист ЖКХ измеряет сопротивление изоляции в этажном щите дома - значение ниже 0,5 МОм требует замены проводки;
• На складе проверяется изоляция кабелей погрузчиков - функция “прозвонка” помогает найти обрыв в цепи управления;
• При входном контроле новых кабелей - UT511 подтверждает соответствие заявленным параметрам перед установкой.

Практические советы

• Перед каждым измерением убедитесь, что оборудование обесточено и разряжено - особенно важно для длинных кабелей и машин с конденсаторами;
• Выбирайте напряжение тестирования в соответствии с классом изоляции: для бытовой проводки достаточно 500 В, для промышленных систем - 1000 В;
• При использовании функций PI/DAR проведите тест минимум 1 минуту - данные будут достовернее;
• Если дисплей мигает - замените батарею: низкий уровень заряда влияет на точность;
• Храните прибор в сухом месте - влага снижает точность измерений и может вызвать внутренние коррозии;
• Для долгосрочных наблюдений за изоляцией ведите журнал с датой, напряжением теста и результатом - это поможет выявить тренд износа.
