Измерительный трансформатор тока ТТК-40-300/5А-5ВА-0,5S-УХЛ3-КЭАЗ - 318640

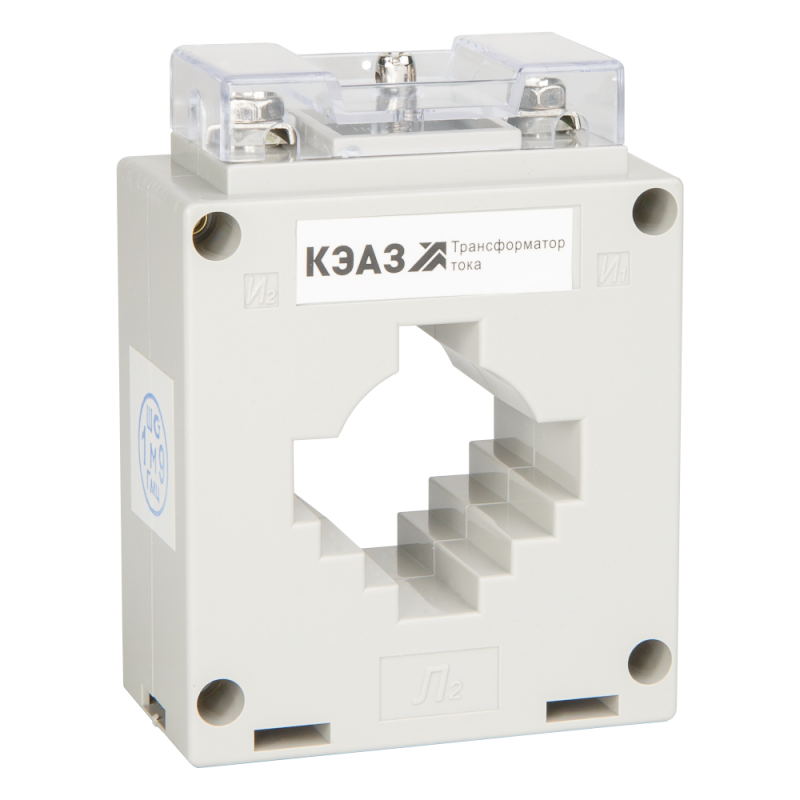

Трансформатор тока ТТК-40-300/5А-5ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в цепях до 300 А, предназначенный для подключения счетчиков и устройств защиты. Выполнен в компактном корпусе с окном для прохода провода, соответствует требованиям УХЛ3 и серийному исполнению ТТК от КЭАЗ.

Назначение и область применения

Трансформатор тока ТТК-40-300/5А-5ВА-0,5S-УХЛ3 используется для преобразования высоких значений тока в безопасные уровни 5 А, подходящие для подключения измерительных приборов: счетчиков энергии, реле защиты, контрольно-измерительных систем. Применяется в распределительных щитах, на подстанциях, в промышленных установках - например, на конвейерах, насосных станциях, в системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который можно измерять без повреждения устройства;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0.5S - обеспечивает погрешность не более 0,5% в широком диапазоне токов, включая малые нагрузки (до 1% от номинала);
• Диаметр отверстия: 30 мм - позволяет протянуть через него одножильный или многожильный проводник сечением до ~95 мм2;
• Монтажное исполнение: с окном - устанавливается на уже смонтированный провод без его разрезания;
• Вторичное подключение: винтовое - надежное крепление проводов с помощью зажимов;
• Фактор ограничения перенапряжения FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения;
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями;
• Номинальная вторичная мощность: 0 В·А - указано как 0, но фактически работает с нагрузкой до 5 В·А (по описанию производителя - 0,005 кВА = 5 В·А);
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запыленности.

Совместимость и монтаж

Трансформатор тока ТТК-40-300/5А-5ВА-0,5S-УХЛ3 совместим с любыми измерительными приборами, требующими входной ток 5 А. Монтаж выполняется путем разведения фазного провода и продевания его через центральное отверстие. После установки закрывается корпус. Подключение вторичной обмотки - к винтовым зажимам с использованием медных проводов сечением 1–2,5 мм2. Обязательно замыкание вторичной цепи перед включением первичного тока - разомкнутая вторичная обмотка опасна!

Безопасность и стандарты

Трансформатор тока ТТК-40-300/5А-5ВА-0,5S-УХЛ3 соответствует ГОСТ Р 52002-2003 (трансформаторы тока для измерений) и имеет защиту от прикосновения согласно IP20. Конструкция исключает возможность доступа к токоведущим элементам при установленном корпусе. Наличие фактора FS 10 гарантирует безопасную работу при аварийных перегрузках.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии;
• Возможность монтажа на готовой линии - не требуется отключение питания или разрезание провода;
• Работа при низких токах (до 1%) благодаря S-классу - снижает погрешность при малых нагрузках;
• Устойчивость к перегрузкам (FS 10) - увеличивает срок службы в условиях нестабильной сети;
• Климатическое исполнение УХЛ3 - надежная работа в холодных и влажных помещениях.

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток 50 Гц;
• Запрещено использовать при разомкнутой вторичной цепи - риск возникновения высокого напряжения и повреждения изоляции;
• Номинальная мощность 5 В·А - не подходит для подключения нескольких приборов одновременно без проверки суммарной нагрузки;
• Диаметр отверстия 30 мм - не подходит для проводов сечением больше 95 мм2 или жестких шин большего размера.

Примеры использования

• Подключение к трехфазному счетчику в щите управления технологическим оборудованием;
• Измерение потребления на линии электродвигателя 300 А в цеху;
• Контроль тока в системе бесперебойного питания (UPS) с высокой точностью учета;
• Автоматизация промышленного объекта с применением PLC и реле защиты.

Практические советы

• Перед монтажом убедитесь, что проводник помещается в отверстие 30 мм - если слишком толстый, выберите другую модель;
• При подключении вторичной цепи используйте качественные медные провода и плотно затягивайте винты - плохой контакт вызывает нагрев и погрешность;
• Обязательно проверьте целостность вторичной цепи перед вводом в эксплуатацию - даже кратковременное размыкание может повредить трансформатор;
• Для многофазных систем используйте три одинаковых экземпляра ТТК-40-300/5А-5ВА-0,5S-УХЛ3 - по одному на каждую фазу;
• При необходимости замены - отключите питание, зашунтируйте вторичную обмотку, затем демонтируйте прибор.
