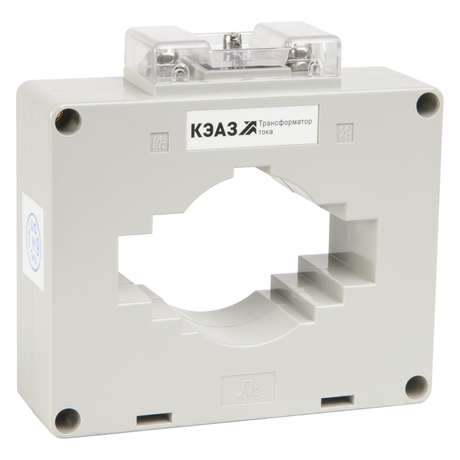

Измерительный трансформатор тока ТТК-85-1200/5А-15ВА-0,5S-УХЛ3-КЭАЗ - 318651

Трансформатор тока ТТК-85-1200/5А-15ВА-0,5S-УХЛ3 - измерительный прибор для точного учета тока в силовых цепях до 1200 А. Применяется в системах защиты, автоматизации и коммерческого учёта энергии. Произведён КЭАЗ, серия ТТК.

Назначение и область применения

Трансформатор тока ТТК-85-1200/5А-15ВА-0,5S-УХЛ3 предназначен для преобразования больших значений тока в безопасную величину 5 А, подходящую для подключения счётчиков, реле защиты и измерительных приборов. Подходит для установки в распределительных устройствах, на вводах зданий, в промышленных щитах и на подстанциях. Особенно эффективен там, где требуется высокая точность измерений даже при малых нагрузках - например, в системах коммерческого учёта электроэнергии.

Технические характеристики

• Номинальный первичный ток: 1200 А - максимальный рабочий ток, который можно измерять без повреждения прибора;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными устройствами;
• Класс точности: 0.5S - обеспечивает погрешность не более +-0,5% в широком диапазоне токов, включая значения от 1% до 120% от номинала; буква “S” указывает на повышенную точность при малых нагрузках;
• Диаметр отверстия: 52 мм - позволяет протянуть через него одножильный или многожильный проводник соответствующего сечения;
• Монтажное исполнение: с окном - устанавливается на шину или кабель без разрывов цепи;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 4 мм2;
• Фактор ограничения перенапряжения FS 10 - при аварийных режимах трансформатор выдерживает кратковременные перегрузки без пробоя изоляции;
• Номинальная вторичная мощность: 0 В·А - указано как 0, поскольку фактическая допустимая нагрузка составляет 15 ВА (0,015 кВА); это значит, что к вторичной обмотке можно подключить нагрузку суммарной мощностью до 15 ВА;
• Степень защиты от прикосновения: да - корпус защищает от случайного контакта с токоведущими частями;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Трансформатор тока ТТК-85-1200/5А-15ВА-0,5S-УХЛ3 устанавливается на токоведущую шину или кабель диаметром до 52 мм. Монтаж выполняется без отключения питания - достаточно развести фазные провода и поместить трансформатор вокруг них. Вторичная цепь должна быть замкнутой во время работы: размыкание её при наличии тока в первичной цепи опасно! Для подключения используйте медные провода сечением 1–4 мм2. Нагрузка на вторичную обмотку не должна превышать 15 ВА - это ограничивает количество подключаемых приборов (например, один счётчик + одно реле).

Безопасность и стандарты

Трансформатор тока ТТК-85-1200/5А-15ВА-0,5S-УХЛ3 соответствует требованиям ГОСТ Р 58975-2020 и международному стандарту IEC 61869-2. Обеспечен уровень защиты IP2X - предотвращает доступ к токоведущим элементам пальцами или инструментами. Конструкция исключает возможность возгорания при нормальной эксплуатации. При работе с трансформатором соблюдайте правила безопасности: никогда не размыкайте вторичную цепь под нагрузкой!

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта, особенно при переменных нагрузках;
• Работает при низких токах (до 1% от номинала) - снижает потери в учёте при малых потреблениях;
• Монтаж без разрыва цепи - экономит время при модернизации объектов;
• Устойчив к перенапряжениям (FS 10) - увеличивает срок службы в сетях с колебаниями;
• Климатическое исполнение УХЛ3 - подходит для холодных регионов и неотапливаемых помещений.

Ограничения применения

• Не применяется в цепях постоянного тока - работает только на переменном токе 50 Гц;
• Запрещено использовать при нагрузке выше 15 ВА - это вызовет искажения показаний и перегрев;
• Не предназначена для защиты от сверхтоков - требует внешних аппаратов (автоматов, предохранителей);
• Не рекомендован для установки рядом с источниками сильных магнитных полей - может влиять на точность;
• Не следует применять в помещениях с температурой ниже −40C или выше +40C - риск отказа изоляции.

Примеры использования

• Подключение к трёхфазному счётчику в промышленном щите на входе предприятия;
• Установка на главной шине распределительного пункта для контроля нагрузки;
• Интеграция в системы автоматического управления насосами или компрессорами с функцией защиты по току;
• Модернизация старых систем учёта - замена аналоговых приборов на цифровые с сохранением существующих шин.

Практические советы

• Перед монтажом проверьте, чтобы диаметр кабеля или шины не превышал 52 мм - иначе трансформатор не закроется;
• Обязательно замкните вторичную цепь перед включением основного тока - разрыв цепи может привести к пробою изоляции;
• Выбирайте провода для вторичной обмотки с минимальной длиной - длинные провода увеличивают сопротивление и влияют на точность;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности (0.5S);
• Проверяйте целостность корпуса и герметичность выводов при ежегодном осмотре - особенно в сырых средах.
