Измерительный трансформатор тока ТТК-А-5/5А-5ВА-0,5-УХЛ3-КЭАЗ - 282968

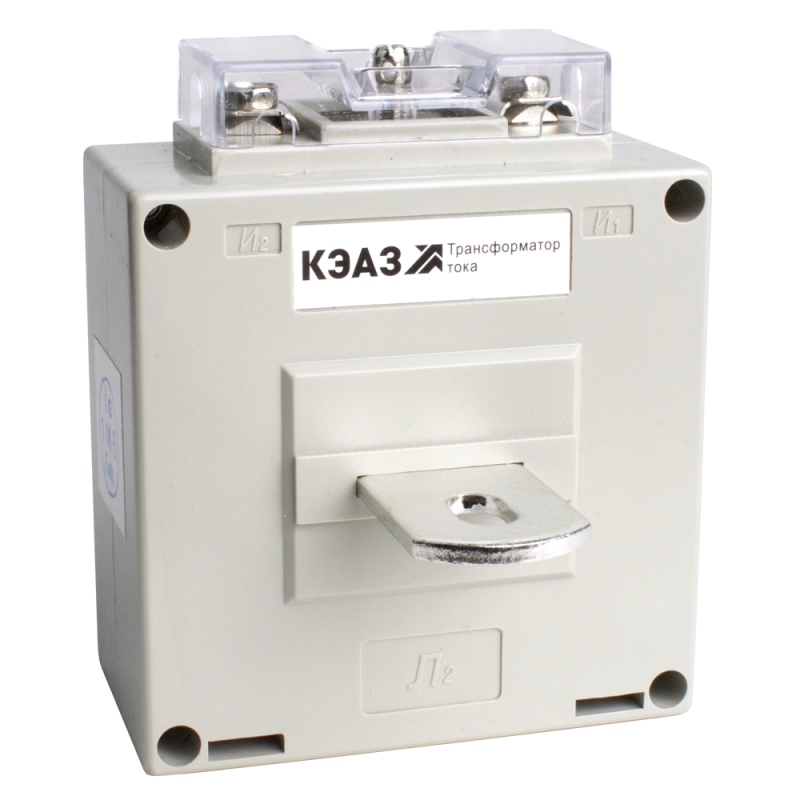

Трансформатор тока ТТК-А-5/5А-5ВА-0,5-УХЛ3 от КЭАЗ - это измерительный прибор для преобразования тока в сети 0,66 кВ, предназначенный для подключения к приборам учета, защиты и автоматики. Модель выполнена с жестко встроенной шиной, что упрощает монтаж в распределительных устройствах.

Назначение и область применения

Трансформатор тока ТТК-А-5/5А-5ВА-0,5-УХЛ3 используется для передачи сигнала тока в пределах 5 А от основной цепи к измерительным устройствам, системам защиты и автоматики. Применяется в электрощитах и распределительных пунктах с напряжением до 0,66 кВ и частотой 50 Гц. Подходит для установки в промышленных объектах, энергообъектах, на участках с малыми нагрузками - например, в системах учёта потребления, реле защиты, контроллерах автоматизации.

Технические характеристики

• Номинальный первичный ток: 5 А - ток, который проходит через шину внутри трансформатора;
• Номинальный вторичный ток: 5 А - выходной сигнал, подаваемый на приборы; совпадает с первичным, что характерно для специализированных измерительных решений;
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при рабочих нагрузках, соответствует требованиям для коммерческого учёта;
• Номинальная вторичная полная мощность: 0 В·А - указывает, что трансформатор рассчитан исключительно на передачу сигнала, без возможности подключения нагрузки; не предназначен для питания внешних устройств;
• Фактор ограничения перенапряжения FS 10 - защищает от повреждений при аварийных перегрузках, допуская кратковременные скачки тока до 10× от номинала;
• Монтажное исполнение: с шиной - внутренняя медная шина служит проводником тока, к которой подключаются силовые кабели или шины;
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение для проводов сечением до 2,5 мм2;
• Корпус: литой самозатухающий пластик - не поддерживает горение, безопасен при перегреве и повышенной влажности;
• Степень защиты от прикосновения: да - предотвращает случайный контакт с токоведущими частями;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Диаметр отверстия: 0 мм - отсутствие проходного окна, так как токоведущая часть - это встроенная шина, а не кольцевое окно для протяжки кабеля.

Совместимость и монтаж

Трансформатор тока ТТК-А-5/5А-5ВА-0,5-УХЛ3 монтируется на шинную систему или кабельную сборку. Для установки необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Закрепить трансформатор на DIN-рейке или крепёжной плате;
• Подвести фазный провод через встроенную шину - он должен плотно прилегать к контакту;
• Подключить вторичные провода (до 2,5 мм2) к винтовым клеммам, соблюдая полярность (если требуется);
• Закрыть прозрачную крышку и опломбировать её - это гарантирует целостность измерительной цепи и соответствие нормам учёта.

Не используйте этот трансформатор для подключения кабелей большего сечения - шина не рассчитана на механическую нагрузку выше 5 А. Нельзя заменять его на модели с окном - они требуют другого способа монтажа.

Безопасность и стандарты

Трансформатор тока ТТК-А-5/5А-5ВА-0,5-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 1983, регламентирующим измерительные трансформаторы тока. Литой корпус выполнен из материала, не поддерживающего горение, что снижает риск возгорания при перегрузках. Защита от прикосновения соответствует классу IP20. Все элементы сертифицированы для работы в промышленных условиях.

Преимущества

• Высокая точность (класс 0,5) позволяет использовать модель для коммерческого учёта электроэнергии;
• Жёстко встроенная шина исключает необходимость пропускания кабеля через отверстие - ускоряет монтаж и минимизирует риск неплотного контакта;
• Прозрачная крышка с возможностью пломбирования - обязательное условие для юридически значимых показаний;
• Работает в широком диапазоне температур - подходит для холодных и влажных помещений;
• Произведён на КЭАЗ - известный производитель с долгой историей выпуска надёжных комплектующих для энергетики.

Ограничения применения

• Не применяется в цепях с током выше 5 А - превышение вызовет перегрев и искажение показаний;
• Невозможно применять как трансформатор для подключения кабелей большого диаметра - отсутствует проходное окно;
• Не предназначен для создания нагрузки на вторичной стороне - номинальная мощность 0 В·А означает, что любое подключение нагрузки (например, реле, индикаторы) приведёт к потере точности;
• Не рекомендуется использовать в цепях постоянного тока - работает только с переменным током 50 Гц;
• Не подлежит ремонту - при отказе заменяется полностью.

Примеры использования

• Учёт электроэнергии на входе в небольшой цех или офисный блок;
• Подключение к микроконтроллерам системы автоматического управления насосными станциями;
• Сигнализация перегрузки в распределительных щитах с малыми нагрузками;
• Интеграция в системы дистанционного мониторинга энергопотребления на предприятиях с низким уровнем токовой нагрузки.

Практические советы

• Перед установкой проверьте, чтобы ток в цепи не превышал 5 А - даже кратковременная перегрузка может вывести трансформатор из строя;
• При подключении вторичных проводов не оставляйте хвостики - они могут замкнуться между собой;
• Обязательно опломбируйте крышку после монтажа - это требование Росстандарта для приборов учёта;
• Если вам нужен трансформатор для кабеля 16–25 мм2 - выбирайте модель с окном (например, ТТК без суффикса “А”);
• Для сложных систем автоматики используйте ТТК-А-5/5А-5ВА-0,5-УХЛ3 только в паре с устройствами, имеющими высокий входной импеданс - иначе точность снизится.
