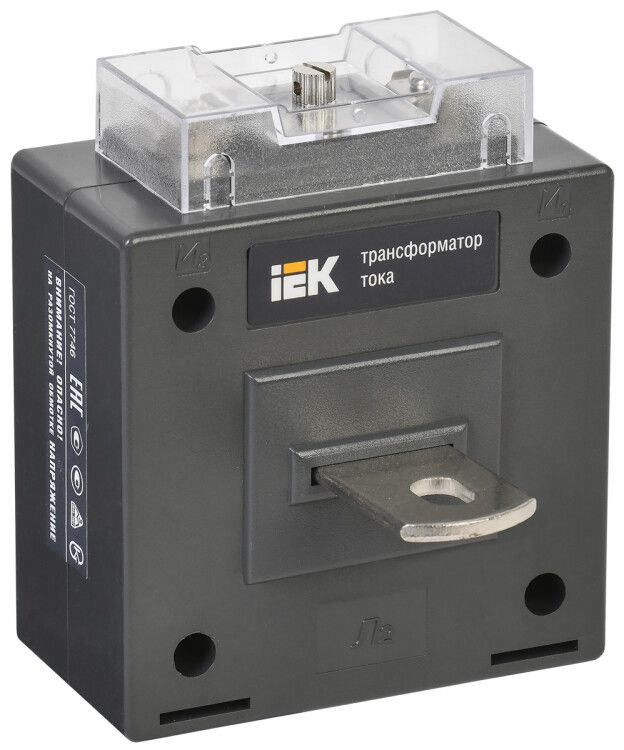

Трансформатор тока ТТИ-А 5/5 А, 5 ВА, класс 0.5, МПИ08 IEK (ИЭК) ITT10-2-05-0005

Трансформатор тока ТТИ-А 5/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Этот катушечный трансформатор с винтовым подключением и монтажом на шине обеспечивает надёжную работу в системах коммерческого учёта электроэнергии.

Назначение и область применения

Трансформатор тока ТТИ-А 5/5А 5ВА класс точности 0.5 используется для преобразования большого тока в малый, безопасный для измерительных приборов. Применяется в схемах коммерческого учёта электроэнергии, в системах защиты и управления, где требуется высокая точность. Подходит для установки в щитах, распределительных устройствах, на шинах силовых цепей. Часто встречается в объектах ЖКХ, промышленности, на предприятиях с жёсткими требованиями к точности учёта.

Технические характеристики

• Номинальный первичный ток: 5 А - работает с токами до этого значения, идеально для слабых нагрузок и контрольных контуров.
• Номинальный вторичный ток: 5 А - совместим с большинством стандартных измерительных приборов и реле.
• Номинальная вторичная полная мощность: 5 ВА - способен питать один-два прибора (например, счётчик + реле) без потери точности.
• Напряжение изоляции: 660 В - допустимо применение в сетях до этой величины.
• Класс точности: 0.5 - погрешность не более +-0,5% в рабочем диапазоне, соответствует требованиям для коммерческого учёта.
• Тип исполнения: Катушечный - магнитопровод в виде кольца, позволяет легко одеть на шину без разрывов цепи.
• Способ монтажа: Монтажная плата - устанавливается на DIN-рейку или крепится к плате через отверстия.
• Вторичное подключение: Винтовые зажимы - удобны для многократного подключения и отключения проводов.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и в условиях повышенной влажности, подходит для неотапливаемых помещений.

Совместимость и монтаж

Трансформатор тока ТТИ-А 5/5А 5ВА класс точности 0.5 имеет монтажное исполнение «с шиной» - его можно установить прямо на токоведущую шину без её разрезания. Диаметр окна под шину не указан, поэтому перед монтажом проверьте соответствие габаритам вашей шины. Для правильной работы вторичная цепь должна быть замкнута - нельзя оставлять выводы разомкнутыми во время прохождения тока, иначе возникнет опасное напряжение. Подключение выполняется к винтовым клеммам: красный провод - L1, белый - N. Обязательно соблюдайте полярность при подключении к счётчикам.

Безопасность и стандарты

Трансформатор тока ТТИ-А 5/5А 5ВА класс точности 0.5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет свидетельство об утверждении типа средств измерений и внесён в Госреестр №28139-12 - значит, может использоваться для официального коммерческого учёта. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Сертифицирован для применения в России и странах ЕАЭС.

Преимущества

• Высокий класс точности 0.5 - минимизирует погрешность учёта, важен для договоров с энергосбытом.
• Катушечная конструкция - простой монтаж на шину без демонтажа оборудования.
• Винтовые клеммы - надёжное и долговечное соединение, не требует специнструментов.
• Срок службы 25 лет - снижает затраты на обслуживание и замену.
• Поддержка государственного реестра - легализован для использования в коммерческом учёте.

Ограничения применения

• Не применяется в цепях переменного тока выше 660 В - риск пробоя изоляции.
• IP20 не защищает от влаги и пыли - запрещено использование в открытых или сырых помещениях без корпуса.
• Работает только с постоянной нагрузкой до 5 ВА - перегрузка вызывает искажение сигнала и потерю точности.
• Запрещена работа при разомкнутой вторичной цепи - создаёт опасное напряжение, возможен выход из строя.
• Не предназначен для импульсных или несинусоидальных токов - точность снижается при наличии гармоник.

Примеры использования

• Установка на входе в квартиру для коммерческого учёта электроэнергии в новостройках.
• Подключение к многофункциональному счётчику в распределительном щите промышленного цеха.
• Интеграция в системы автоматического управления насосными станциями с контролем тока нагрузки.
• Измерительный канал в устройствах релейной защиты для двигателей мощностью до 3 кВт.

Практические советы

• Перед установкой убедитесь, что ток в цепи ниже 5 А - превышение вызовет насыщение магнитопровода и искажение показаний.
• Проверьте диаметр шины: если он больше окна трансформатора, используйте переходную пластину или выберите другую модель.
• Обязательно закоротите вторичные выводы при отключении приборов - даже на несколько секунд разомкнутая цепь опасна.
• При монтаже на DIN-рейку используйте крепления, указанные в руководстве - не допускайте механического усилия на корпус.
• Для точного учёта рекомендуется использовать этот трансформатор тока ТТИ-А 5/5А 5ВА класс точности 0.5 только с приборами того же класса точности - 0,5 или выше.
