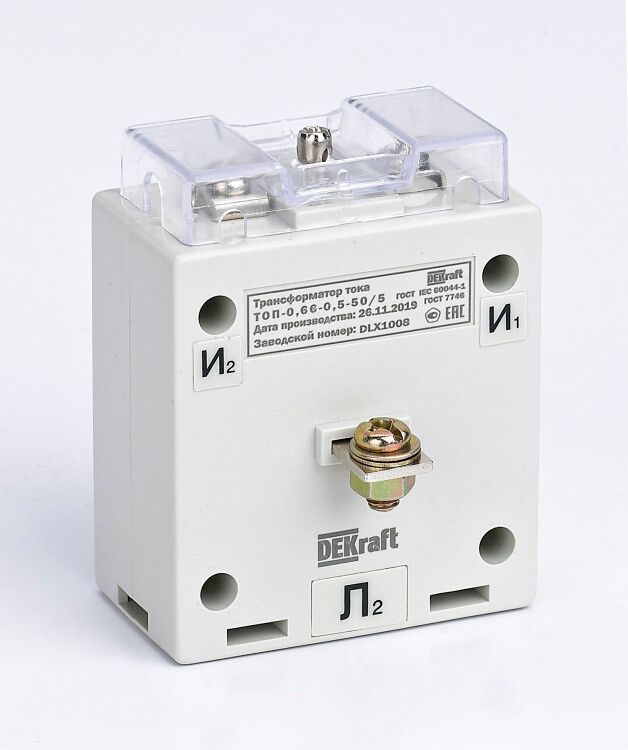

Трансформатор тока ТОП-0.66 0.5 5/5 5ВА от DEKraft предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на измерительные приборы, такие как счетчики, амперметры и реле защиты. Модель с артикулом 50167dek выполнена в компактном корпусе с шиной, что упрощает установку в распределительных щитах.

Назначение и область применения

Трансформатор тока ТОП-0.66 0.5 5/5 5ВА используется в сетях переменного тока частотой 50 Гц для преобразования большого тока в безопасный, пропорциональный сигнал - 5 А. Он применяется в системах учета электроэнергии, автоматизации и защите оборудования. Подходит для установки в силовые щиты, на шины распределительных устройств, в промышленных и коммунальных объектах.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 5 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 1:1 (5/5)
• Класс точности: 0.5 - позволяет использовать для коммерческого учёта энергии
• Номинальная мощность вторичной обмотки: 5 ВА - достаточна для подключения стандартных измерительных приборов
• Исполнение: многовитковое - обеспечивает стабильную работу при малых токах
• Количество вторичных обмоток: одна
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Фактор безопасности FS 5 - выдерживает перегрузки до 5 крат без повреждения
• Номинальная мощность: 5 ВА - соответствует требованиям для подключения приборов класса 0.5

Совместимость и монтаж

ТОП-0.66 0.5 5/5 5ВА имеет монтажное исполнение «с шиной» - устанавливается прямо на токоведущую шину без разрыва цепи. Диаметр шины должен соответствовать внутреннему проходному отверстию трансформатора - в спецификации не указан, но типовая шина для таких моделей - до 40–50 мм. Для монтажа требуется отключить питание, закрепить трансформатор на шине и подключить провода к винтовым клеммам. Кабели вторичной цепи должны иметь сечение не менее 1.5 мм2. Никогда не допускайте холостого хода вторичной обмотки - это опасно!

Безопасность и стандарты

• Защита от прикосновения - корпус исключает случайный контакт с токоведущими частями
• Сертифицирован - соответствие требованиям ГОСТ и техрегламентов ЕАЭС
• Огнестойкий корпус - снижает риск распространения пламени при аварийных ситуациях
• FS 5 - гарантирует сохранение работоспособности при кратковременных перегрузках до 5× номинального тока

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые потери мощности - эффективнее аналогов с более высокой номинальной мощностью
• Удобная установка на шину - экономит время при монтаже в уже действующих щитах
• Надёжные винтовые клеммы - минимизируют риск окисления и плохого контакта

Ограничения применения

• Не предназначен для постоянной работы при токах выше 5 А - возможны погрешности и перегрев
• Не работает с постоянным током - только для переменного тока 50 Гц
• Запрещено замыкать вторичную обмотку на землю без необходимости - может вызвать ложные срабатывания защит
• Не рекомендован для установки в условиях повышенной вибрации без дополнительной фиксации
• Номинальная мощность 5 ВА ограничивает количество подключаемых приборов - не стоит запитывать больше одного измерительного устройства

Примеры использования

• Подключение к электросчётчикам в жилых и административных зданиях
• Измерение тока в распределительных щитах промышленных станков
• Работа в составе систем автоматического управления конвейерами
• Контроль нагрузки на вводных автоматах в офисных и торговых центрах

Практические советы

• Перед установкой проверьте, чтобы шина была чистой и плотно входила в сердечник - иначе будет погрешность
• При подключении вторичной цепи используйте цветную маркировку: L1 - красный, N - синий
• Не превышайте суммарную нагрузку на вторичную обмотку - она не должна превышать 5 ВА
• Проверяйте целостность изоляции и герметичность корпуса при каждом обслуживании
• Для точного учёта лучше применять этот трансформатор совместно с приборами того же класса точности - 0.5
• Артикул 50167dek - единственный вариант в серии DEKRAFT с такими параметрами; другие модели имеют другой коэффициент трансформации или мощность
