Изолированный наконечник (CPTAU 150) | 21800021 ВК

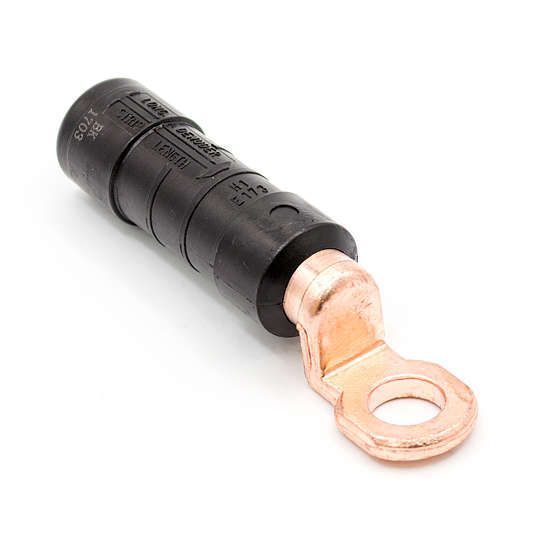

Наконечник кабельный под опрессовку кольцевой ВК, CPTAU 150 - это надёжный соединительный элемент для алюминиевых кабелей СИП, предназначенный для подключения линий электропередачи к оборудованию. Бренд ВК и артикул CPTAU 150 указывают на серию изделий, соответствующую требованиям энергетической отрасли.

Назначение и область применения

Наконечник кабельный под опрессовку кольцевой ВК, CPTAU 150 используется для соединения самонесущего изолированного провода (СИП) с силовым оборудованием - трансформаторами, выключателями, распределительными устройствами. Подходит исключительно для алюминиевых многожильных проводов сечением от 35 до 150 кв.мм. Применяется в воздушных линиях электропередачи, особенно там, где важна долговечная герметизация и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное сечение кабеля: 150 кв.мм
• Материал контакта: медная часть для надёжного соединения с оборудованием, алюминиевая - для захвата провода
• Форма поперечного сечения: круглая/секторная - обеспечивает плотную посадку на жилу
• Герметичность: да - внутренняя полость заполнена и герметизирована, предотвращает попадание влаги
• Устойчивость к УФ-излучению: да - изоляция выполнена из полимера, не трескается и не выгорает на солнце
• Рабочий температурный диапазон: от –50 C до +50 C - работает в суровых климатических условиях
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Наконечник кабельный под опрессовку кольцевой ВК, CPTAU 150 совместим только с алюминиевыми многожильными проводами СИП сечением 35–150 кв.мм. Для установки требуется специальный инструмент: гидравлический пресс HT 50 с матрицей R 22. Опрессовка должна выполняться строго по технологии - недостаточное давление снижает механическую прочность, избыточное - повреждает жилу. Контактная медная часть имеет стандартные размеры для болтового соединения с шинами и зажимами оборудования.

Безопасность и стандарты

Наконечник кабельный под опрессовку кольцевой ВК, CPTAU 150 соответствует требованиям к механической прочности: при правильной опрессовке соединение выдерживает нагрузку не менее 2,5 кН, что гарантирует безопасность в линиях высокого напряжения. Герметичная конструкция исключает коррозию и пробои из-за влаги. Полимерная изоляция не поддерживает горение и не выделяет токсичных веществ при перегреве.

Преимущества

• Двухматериалная конструкция (Al/Cu): сочетает хорошую проводимость меди с легкостью и коррозионной стойкостью алюминия
• Высокая герметичность: исключает окисление контакта даже в сыром климате
• UV-защита: не требует дополнительной изоляции при открытой прокладке
• Широкий температурный диапазон: можно использовать в северных регионах и в пустынных зонах
• Долгий срок службы: 5 лет гарантии подтверждают надёжность материала и сборки

Ограничения применения

• Не применяется для одножильных или медных проводов - только для алюминиевых многожильных СИП
• Не допускается использование с другими типами пресс-клещей - только HT 50 с матрицей R 22
• Не предназначен для подземной прокладки или постоянного погружения в воду - хотя герметичен, он не рассчитан на длительное подводное применение
• Не рекомендован для циклических механических нагрузок выше 2,5 кН - например, в вибрационном оборудовании

Примеры использования

• Подключение СИП-4 1×150 кв.мм к входному автомату на столбовой трансформаторной подстанции
• Соединение фазного провода СИП с шиной распределительного щита в городской сети
• Заводка кабеля в зажимы коммутационных аппаратов на ЛЭП в районах с повышенной влажностью

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину втулки наконечника - лишний слой мешает качественному соединению
• Обязательно проверьте соответствие диаметра жилы и внутреннего канала наконечника - CPTAU 150 рассчитан именно на 150 кв.мм, не заменяйте на меньший
• После опрессовки осмотрите место соединения: должны отсутствовать трещины, смещение металла или следы перегрева
• При работе в холодную погоду нагрейте наконечник до комнатной температуры перед монтажом - хрупкость полимера возрастает ниже –30 C
• Храните в сухом месте, избегайте прямого солнца - даже с UV-защитой длительное воздействие может снизить эластичность изоляции
