Изолированный наконечник (CPTAU 120) | 21800011 ВК

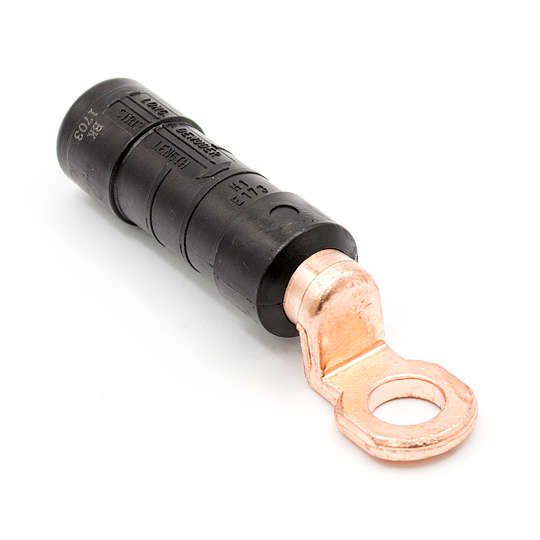

Наконечник кабельный под опрессовку кольцевой (CPTAU 120) ВК предназначен для надёжного соединения силового кабеля с оборудованием в линиях электропередачи. Этот наконечник сочетает алюминиевую токоведущую часть с медным контактом, обеспечивает герметичную изоляцию и выдерживает экстремальные температуры - от -50 до +50 C. Артикул 21800011 соответствует требованиям к монтажу СИП и многожильных алюминиевых проводов.

Назначение и область применения

Наконечник кабельный под опрессовку кольцевой (CPTAU 120) ВК используется для присоединения самонесущего изолированного провода (СИП) к распределительному оборудованию, трансформаторам, автоматическим выключателям и другим устройствам в воздушных линиях электропередачи. Подходит для алюминиевых многожильных проводов сечением от 35 до 150 кв.мм. Герметичная конструкция делает его пригодным для открытых установок на улице, в условиях повышенной влажности и перепадов температур.

Технические характеристики

• Номинальное сечение кабеля: 120 кв.мм
• Материал токоведущей части: алюминий с медным контактом
• Форма фланца: кольцевая
• Поперечное сечение: круглое / секторной формы
• Герметичность: да - защищена от попадания влаги и пыли
• Устойчивость к УФ-излучению: да - изоляция не трескается под солнцем
• Рабочий температурный диапазон: от -50 до +50 C
• Гарантийный срок: 60 месяцев
• Метод соединения: опрессовка специальным инструментом HT 50 или R 22

Совместимость и монтаж

Наконечник кабельный под опрессовку кольцевой (CPTAU 120) ВК совместим с алюминиевыми многожильными проводами СИП сечением 35–150 кв.мм. Для монтажа требуется инструмент для опрессовки HT 50 или R 22 - другие клещи не обеспечивают требуемое давление и могут повредить контакт. Перед опрессовкой необходимо зачистить жилу на длину, указанную в инструкции к инструменту. Кольцевой фланец позволяет закрепить наконечник болтовым соединением на шине или зажиме оборудования. Диаметр отверстия фланца рассчитан под стандартные болты M10–M12.

Безопасность и стандарты

Наконечник соответствует требованиям к механической прочности: для проводов сечением 35–150 кв.мм минимальное усилие на разрыв составляет 2,5 кН. Полимерная изоляция устойчива к старению, химическому воздействию и атмосферным осадкам. Конструкция исключает риск возникновения гальванической коррозии благодаря комбинированному Al/Cu исполнению - алюминиевая часть контактирует с проводом, медная - с оборудованием. Это снижает тепловые потери и предотвращает нагрев в месте соединения.

Преимущества

• Герметичная конструкция - не требует дополнительной изоляции после монтажа
• УФ-стойкая изоляция - долговечна при эксплуатации на открытом воздухе
• Комбинированный Al/Cu контакт - минимизирует переходное сопротивление между алюминиевым проводом и медным оборудованием
• Высокая механическая прочность - выдерживает нагрузки при эксплуатации ЛЭП
• Длительный гарантийный срок - 5 лет при соблюдении условий монтажа

Ограничения применения

Наконечник кабельный под опрессовку кольцевой (CPTAU 120) ВК нельзя использовать с одножильными проводами, медными кабелями или проводами сечением меньше 35 кв.мм. Он не предназначен для внутренней установки в закрытых щитах - его применение целесообразно только в наружных сетях. Не допускается использование с инструментом, отличным от HT 50 или R 22 - некорректная опрессовка снижает прочность соединения и нарушает герметичность. Также запрещено повторное использование - после демонтажа наконечник теряет герметичность и механическую целостность.

Примеры использования

• Подключение СИП-4 1×120 кв.мм к входному автомату на столбовой опоре
• Присоединение фазного провода к выводу трансформаторной подстанции
• Заводка алюминиевой жилы в зажим заземления на опоре ЛЭП
• Соединение кабеля с рубильником или разъединителем в условиях высокой влажности

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 120 кв.мм - и используйте только подходящий кабель
• Защитите место опрессовки от грязи и влаги во время работы - даже маленькие частицы нарушают герметичность
• Не затягивайте болт фланца слишком сильно - это может деформировать медную часть и вызвать перегрев
• Обязательно используйте инструмент HT 50 или R 22 - другие клещи не обеспечивают нужное давление
• После монтажа проверьте плотность соединения - легкое покачивание указывает на плохую опрессовку
