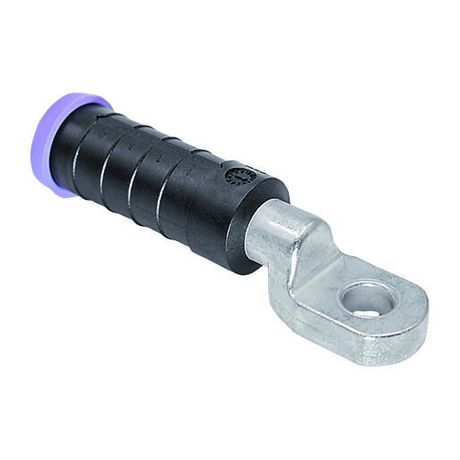

Изолированный наконечник(CPTA R 150) - 11801171 НИЛЕД

Наконечник изолированный CPTA R 150 (150 мм2) под опрессовку кольцевой от бренда НИЛЕД предназначен для надёжного соединения изолированных проводов СИП с электрооборудованием. Его герметичная конструкция и специальная смазка обеспечивают долговечный контакт даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Наконечник изолированный CPTA R 150 (150 мм2) под опрессовку кольцевой используется для подключения алюминиевых и медных шин к силовым кабелям типа СИП. Подходит для стационарных установок на линиях электропередачи, трансформаторных подстанциях и распределительных устройствах. Особенно эффективен там, где требуется исключить попадание влаги и пыли в место соединения.

Технические характеристики

• Номинальное сечение: 150 мм2 - рассчитан на большие токовые нагрузки, соответствует требованиям для высокомощных линий
• Форма фланца: кольцевая - позволяет использовать болты большего диаметра и обеспечивает равномерную передачу усилия при затяжке
• Форма поперечного сечения: круглая - совместима с типовой формой жил СИП
• Количество жил: одна - предназначено для одиночных проводников, не для многожильных сборок
• Материал корпуса: сплав олова / стеклоармированный полиамид - устойчив к коррозии, механическим повреждениям и воздействию УФ-излучения
• Герметичность: да - внутренняя полость гильзы заполнена консистентной смазкой, предотвращающей окисление контакта
• Рабочий температурный диапазон: от –60 C до +50 C - работает в суровых климатических условиях, включая северные регионы России
• Устойчивость к УФ-излучению: да - материал не хрупнеет и не трескается под длительным солнечным светом
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции при правильном монтаже

Совместимость и монтаж

Наконечник изолированный CPTA R 150 (150 мм2) под опрессовку кольцевой монтируется методом опрессовки с помощью шестигранных матриц. Не требует пайки или сварки. Совместим с проводами СИП с алюминиевой жилой и медными шинами. Диаметр отверстия фланца соответствует стандартному креплению российского оборудования - болт М12–M16. Для точного подбора инструмента проверьте соответствие сечения провода и глубины гильзы.

Безопасность и стандарты

Конструкция соответствует требованиям к изоляции и герметизации для энергообъектов. Отсутствие открытых металлических частей снижает риск поражения током при обслуживании. Произведён в соответствии с нормами безопасности для сетей напряжением до 35 кВ. Сертификаты качества доступны у производителя НИЛЕД.

Преимущества

• Заполненная смазкой гильза защищает от окисления алюминиевой жилы - продлевает срок службы контакта
• Стеклоармированный полиамид выдерживает механические нагрузки и не деформируется при затяжке болта
• Кольцевая форма фланца обеспечивает равномерное давление при закручивании - минимизирует риск перегрева
• Устойчивость к УФ и низким температурам делает изделие пригодным для открытых воздушных ЛЭП
• Адаптация под российские стандарты оборудования - не требует переходников или доработок

Ограничения применения

• Не применяется для многожильных проводов - только для цельных жил СИП
• Подходит только для опрессовки; не допускается использование болтового зажима без прессования
• Не рекомендован для постоянного погружения в воду - хотя герметичен, не является underwater-решением
• Температурный максимум +50 C - не подходит для помещений с высокими тепловыделениями (например, рядом с нагревательными элементами)

Примеры использования

• Подключение СИП к входному автомату на столбовой подстанции
• Присоединение фазного провода СИП к шине распределительного щита в холодном регионе
• Соединение кабеля СИП с трансформатором на участке с высокой влажностью
• Обустройство ответвлений от ЛЭП в сельской местности

Практические советы

• Перед опрессовкой удалите изоляцию СИП точно на длину гильзы - лишний слой нарушит герметичность
• Используйте только шестигранные матрицы подходящего размера - некорректный инструмент вызывает плохой контакт
• Проверяйте плотность опрессовки: после сжатия металл должен полностью заполнить гильзу без видимых зазоров
• Для замены можно использовать аналог TTP, но он менее герметичен - CPTA R 150 предпочтителен для открытых линий
• При монтаже на шину соблюдайте момент затяжки - переусиливать нельзя, чтобы не повредить пластиковую оболочку
