Наконечники герметичные НИМ 120 (CPTAU D25) | UZA-25-D120 IEK

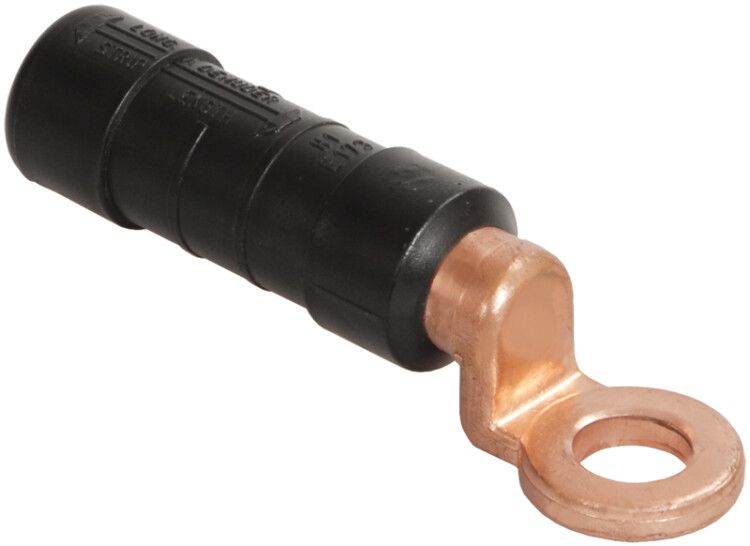

Наконечник герметичный изолированный НИМ 120 (CPTAU 120 D25) от IEK предназначен для надёжного и герметичного оконцевания алюминиевых или медных многопроволочных кабелей сечением 120 мм2. Применяется в открытых сетях, на опорах, в условиях повышенной влажности и перепадов температур - например, в ЛЭП, распределительных устройствах и на промышленном оборудовании.

Назначение и область применения

НИМ 120 (CPTAU 120 D25) используется для создания герметичного соединения между кабелем и контактной частью - например, зажимом, шиной или ответвлением. Подходит для установки на воздушных линиях, в распределительных пунктах, на трансформаторных подстанциях и других объектах, где требуется защита от влаги, пыли и коррозии. Особенно эффективен там, где есть риск воздействия атмосферных осадков, солнечного излучения или химически активной среды.

Технические характеристики

• Номинальное сечение: 120 мм2 - рассчитан на кабели с такой площадью поперечного сечения;
• Рабочее напряжение: 1000 В - безопасен для использования в сетях до 1 кВ;
• Материал: алюминий/медь - совместим с обоими типами проводников;
• Форма жилы: многопроволочная круглая или секторная - подходит для гибких кабелей;
• Диапазон температур: от –60 C до +80 C - работает в суровых климатических условиях, включая Арктику и тропики;
• Срок службы: 40 лет - долговечность при правильной установке и эксплуатации;
• Герметичность: да - обеспечивает защиту от воды и пыли; испытан на выдерживание давления 6 кВ при 50 Гц в течение 1 мин на глубине 1 м;
• Изоляция: полимер, устойчивый к УФ-излучению и погодным факторам - не трескается и не теряет эластичность под солнцем.

Совместимость и монтаж

НИМ 120 (CPTAU 120 D25) монтируется методом опрессовки специальным пресс-клещами. Критично важно соблюдать требования к подготовке кабеля:

• Снимите изоляцию с провода точно на длину, указанную на корпусе наконечника - меньше или больше приведёт к потере герметичности;
• Граница зачистки должна быть ровной, без повреждений жил - искривление снижает плотность контакта;
• Вставьте кабель до упора - не должно остаться свободного пространства внутри;
• Обжим выполняйте от центра к краям, используя рекомендованное число ударов - они указаны на поверхности наконечника;
• Не применяйте обычные клещи - нужен профессиональный инструмент с матрицей, подходящей под форму этого типа наконечника.

Безопасность и стандарты

НИМ 120 (CPTAU 120 D25) прошёл проверку на электрическую прочность: выдерживает 6 кВ переменного тока частотой 50 Гц в течение одной минуты при погружении на 1 метр. Это гарантирует безопасность при работе в высоковлажной среде. Материалы соответствуют требованиям к устойчивости к старению и УФ-облучению, что делает продукт пригодным для длительного наружного использования.

Преимущества

• Высокая степень защиты IP - предотвращает попадание влаги внутрь соединения, исключая коррозию и пробои;
• Устойчивость к экстремальным температурам - не теряет механическую целостность даже при замерзании;
• Долгий срок службы - 40 лет без необходимости замены при соблюдении условий монтажа;
• Совместимость с алюминием и медью - универсальность для различных типов кабелей;
• Чёткая маркировка на корпусе - указывает длину зачистки и параметры обжима, снижая вероятность ошибки.

Ограничения применения

• Не предназначена для однопроволочных (монолитных) жил - только для многопроволочных;
• Запрещено использовать при сечении выше или ниже 120 мм2 - несовпадение вызовет плохой контакт и перегрев;
• Не подходит для кабелей с изоляцией, превышающей нормированную толщину - требует точного соответствия по диаметру;
• Не следует применять в местах постоянного механического изгиба - после обжима соединение становится жестким;
• Не рекомендуется для внутренней проводки в помещениях - избыточная герметизация не оправдана, можно использовать более простые аналоги.

Примеры использования

• Подключение кабеля к изолирующему зажиму на столбе ЛЭП;
• Оконцевание фазного провода перед входом в распределительный щит на улице;
• Соединение кабеля с шиной в подземной камере с высокой влажностью;
• Присоединение кабеля к трансформатору на промышленной площадке;
• Монтаж в системах освещения на открытых территориях - парках, автостоянках, железнодорожных путях.

Практические советы

• Перед монтажом всегда сверьте сечение кабеля с маркировкой на наконечнике - НИМ 120 (CPTAU 120 D25) подходит только для 120 мм2;
• Проверяйте качество зачистки: если жилы спутались или повреждены - замените кабель или переобработайте его;
• После обжима визуально убедитесь, что изоляция не задавлена и не треснула - это признак неправильного усилия;
• Для контроля качества обжима используйте динамометрический инструмент - он гарантирует одинаковое усилие на всех соединениях;
• Храните наконечники в сухом месте - хотя они герметичны, длительное воздействие влаги на упаковку может повредить этикетку и затруднить идентификацию.
