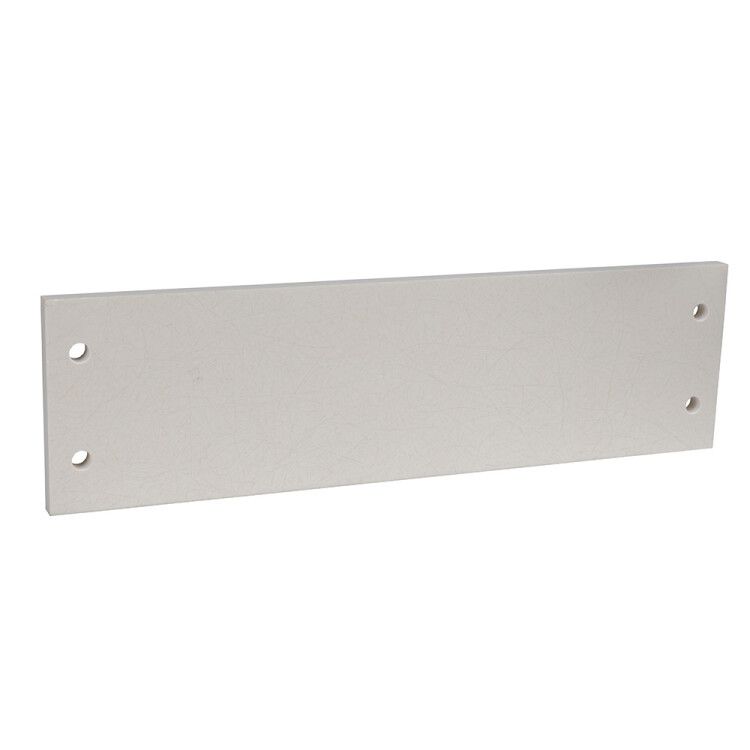

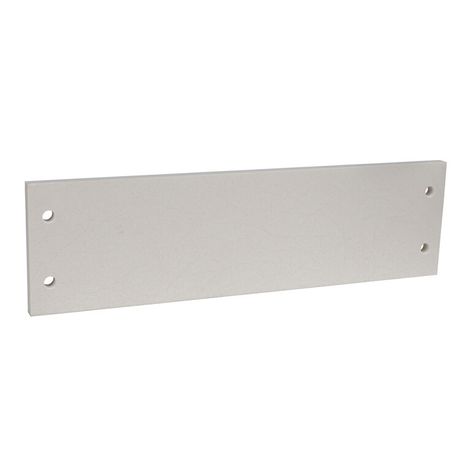

Изолятор опорный перфорированный, 400мм, 1шт | 307601 КЭАЗ

Изолятор опорный перфорированный 400мм от КЭАЗ - элемент крепления для жесткой фиксации шин или кабельных проводников в распределительных устройствах. Артикул 307601 предназначен для сборки НКУ в сериях OptiBox M, обеспечивая надежную изоляцию и механическую устойчивость.

Назначение и область применения

Изолятор опорный перфорированный 400мм используется для крепления токоведущих частей - медных или алюминиевых шин, кабелей - на металлических рамах и корпусах распределительных устройств. Перфорированная основа позволяет закрепить его саморезами или болтами, что делает его идеальным для модульных систем типа OptiBox M. Применяется в силовых щитах, ячейках КРУ, станциях автоматизации и других объектах, где требуется изолированное крепление токоведущих элементов.

Технические характеристики

• Тип изделия: изолятор опорный перфорированный
• Метрический размер резьбы: М8 - для крепления гаек, шпилек или болтов
• Ширина: 22 мм
• Высота: 38 мм
• Глубина: 37 мм
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия совместимости: OptiBox M
• Артикул: 307601

Совместимость и монтаж

Изолятор опорный перфорированный 400мм совместим со всеми компонентами серии OptiBox M. Для установки используйте болты М8 или саморезы через перфорацию в основании. Установка выполняется на металлическую поверхность - например, на профильную рейку или стенку шкафа. Глубина 37 мм обеспечивает достаточный зазор между крепежом и токоведущей частью, предотвращая замыкание. Не требует дополнительной фиксации - достаточно затянуть гайку на резьбе М8.

Преимущества

• Перфорация позволяет гибко выбирать место крепления без сверления
• Стандартная резьба М8 совпадает с типичными крепежами в НКУ
• Форма и размеры оптимизированы под компактные шкафы OptiBox M
• Изготовлен из прочного диэлектрического материала, устойчивого к механическим нагрузкам
• Поддерживает высокую плотность компоновки за счет минимальных габаритов

Ограничения применения

• Не предназначена для работы в условиях постоянного контакта с жидкостями - материал не имеет защиты IP
• Не рекомендован для крепления токоведущих частей с током выше 1000 А без дополнительного теплового расчета
• Не подходит для наружной установки - отсутствует защита от атмосферных воздействий
• Запрещено использовать с крепежом крупнее М8 - риск растрескивания материала

Примеры использования

• Крепление медной шины 50x10 мм внутри шкафа управления насосной станции
• Фиксация кабеля питания к плате контроллера в панели OptiBox M
• Установка в качестве изолирующей опоры для заземляющего проводника в распределительном щите
• Монтаж в составе сборки комбинированного кабельного канала с металлическими направляющими

Практические советы

• При использовании нескольких изоляторов на одной шине - соблюдайте равномерный шаг крепления, чтобы избежать прогиба
• Проверьте посадочный диаметр отверстия в шине - он должен соответствовать внешнему диаметру резьбы М8 (не менее 9 мм)
• Для повышенной вибрационной нагрузки используйте контргайки или фиксирующие шайбы
• Не применяйте изолятор 307601 вместо изоляторов с большей высотой - при недостаточном зазоре возможен пробой
• При компоновке в OptiBox M - ориентируйтесь на чертежи производителя, чтобы сохранить допуски по изоляционным расстояниям
