Изолятор SM40 силовой Н40хD40хМ10мм | SQ0807-0044 TDM

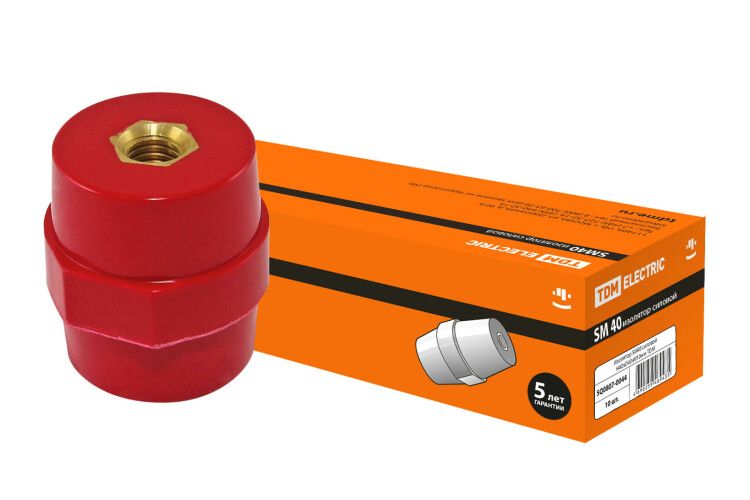

Изолятор силовой SM40 Н40хD40хМ10мм от TDM ELECTRIC - компактный элемент для фиксации и электрической изоляции проводящих деталей в распределительных устройствах. Артикул sq0807-0044 предназначен для установки в НКУ, где требуется надёжная механическая фиксация и высокая изоляционная прочность.

Назначение и область применения

Изолятор силовой SM40 Н40хD40хМ10мм используется для крепления шин, кабельных наконечников или других токоведущих элементов на металлические рамы и корпуса распределительных устройств (НКУ). Обеспечивает электрическую изоляцию между токоведущими частями и заземлённой конструкцией. Применяется в щитах управления, силовых панелях, системах автоматизации и промышленном оборудовании, где важна устойчивость к вибрациям и химическим воздействиям.

Технические характеристики

• Высота: 40 мм
• Наружный диаметр: 40 мм
• Резьба: М10 (метрический болт)
• Максимальный номинальный ток: 0,01 А
• Материал корпуса: BMC (диэлектрический пластик, армированный стекловолокном)
• Встроенная крепёжная гайка: латунь

Значение максимального тока 0,01 А указывает, что изолятор не рассчитан на прохождение рабочего тока через себя - он служит исключительно для изоляции и фиксации. Ток протекает по подключаемой шине или кабелю, а не через сам изолятор.

Совместимость и монтаж

Изолятор силовой SM40 Н40хD40хМ10мм имеет внутреннюю латунную гайку М10, совместимую со стандартными болтами М10. Для монтажа:

• Просверлите отверстие в металлическом корпусе или раме подходящего диаметра (не менее 10–12 мм для свободного прохода изолятора).
• Заведите изолятор через отверстие и закрутите болт М10 до плотного контакта с поверхностью.
• Не перетягивайте - избыточный момент может повредить пластиковую часть или выдавить гайку.

Посадочный диаметр 40 мм требует достаточного пространства вокруг места установки. Убедитесь, что рядом нет острых кромок или напряжённых участков, способных повредить корпус.

Безопасность и стандарты

Материал BMC соответствует требованиям к электроизоляционным материалам для промышленного оборудования. Хотя явного указания на соответствие ГОСТ или IEC нет, применение в НКУ предполагает соблюдение норм безопасности, регламентирующих изоляционные расстояния и класс защиты. Не используйте в средах с постоянным воздействием открытого пламени или температурой выше +120 C - материал теряет прочность.

Преимущества

• Высокая механическая прочность благодаря армированию стекловолокном - выдерживает вибрации и ударные нагрузки.
• Латунная впрессованная гайка обеспечивает долговечное и надёжное крепление без проскальзывания.
• Устойчивость к химически активным средам - подходит для цехов с маслом, эмульсиями, пылью.
• Стабильные диэлектрические свойства даже при колебаниях температуры.

Ограничения применения

• Не предназначена для передачи тока свыше 0,01 А - нельзя использовать как токоведущий элемент.
• Не рекомендован для эксплуатации при температурах ниже –40 C и выше +120 C - возможна потеря жесткости или трещины.
• Не подходит для помещений с повышенной взрывоопасностью или постоянным воздействием растворителей (ацетон, бензол).
• Не является герметичным изделием - не защищает от попадания воды внутрь конструкции.

Примеры использования

• Фиксация медной шины к корпусу распределительного щита в системе управления насосной станцией.
• Крепление клеммы заземления на стенке ящика НКУ с изоляцией от корпуса.
• Установка в пульте управления станком для изоляции сигнальных проводов от металлической рамы.

Практические советы

• Перед монтажом проверьте глубину отверстия - изолятор должен полностью войти, чтобы гайка находилась внутри корпуса, а не торчала наружу.
• Используйте шайбу под головку болта для равномерного распределения усилия и предотвращения деформации пластика.
• Если требуется большая нагрузка на крепление - выбирайте более крупные модели из серии SM; этот изолятор оптимален для легких и средних нагрузок.
• При замене старых изоляторов - сравнивайте не только резьбу, но и внешний диаметр: 40 мм может не поместиться в ограниченном пространстве.
