Изолятор опорный ПИО40 | SQ0807-0204 TDM

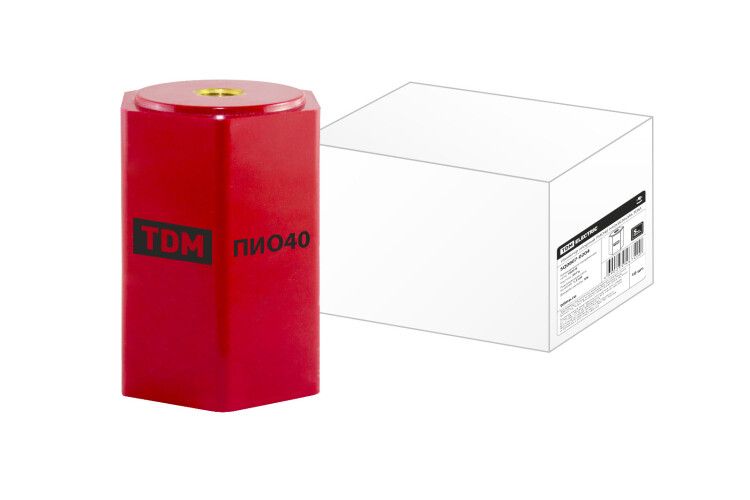

Изолятор опорный ПИО40 от TDM ELECTRIC - компактный элемент для фиксации и электроизоляции проводников в сборках низковольтного оборудования. Артикул sq0807-0204 предназначен для установки в НКУ, где требуется надёжная механическая поддержка и гальваническая развязка.

Назначение и область применения

Изолятор опорный ПИО40 используется для крепления и изоляции токоведущих частей внутри распределительных устройств, щитов управления и других компонентов НКУ. Подходит для слаботочных цепей с малыми токами - например, в системах автоматизации, сигнализации, контроля и измерений. Применяется там, где важны устойчивость к перегреву и долговечность материала.

Технические характеристики

• Наружный диаметр: 26 мм
• Максимальный номинальный ток: 0,01 А
• Размер крепёжного болта: M6
• Материал корпуса: самозатухающий пластик DMC с армированием стекловолокном (соответствует UL 94 V2)
• Крепёжные втулки: латунь, установлены с обеих сторон

Совместимость и монтаж

Изолятор опорный ПИО40 имеет два латунных резьбовых отверстия M6 - один на верхней, другой на нижней поверхности. Это позволяет закрепить его между двумя металлическими деталями, например, между панелью и клеммной колодкой. Диаметр посадочного места 26 мм соответствует типовым отверстиям в панелях НКУ. Для монтажа используйте болты M6 с подходящей длиной - учтите толщину монтируемых элементов. Не затягивайте слишком сильно - материал корпуса хрупкий при избыточном моменте.

Безопасность и стандарты

Корпус изготовлен из материала, соответствующего стандарту UL 94 V2 - он самозатухает при воздействии открытого пламени, что снижает риск распространения огня. Однако изолятор не рассчитан на работу в условиях повышенной температуры выше +85 C или в агрессивных средах (щелочи, растворители). Не применяйте в взрывоопасных зонах.

Преимущества

• Высокая термостойкость благодаря армированному DMC-материалу
• Латунные втулки обеспечивают прочную и долговечную резьбу
• Стандартный размер M6 совместим с большинством крепёжных решений в НКУ
• Подходит для точечного монтажа в ограниченном пространстве

Ограничения применения

• Не предназначена для работы с токами более 0,01 А - применение при больших нагрузках вызывает перегрев и повреждение изоляции
• Не рекомендовано использование во влажных помещениях без дополнительной защиты (не имеет IP-защиты)
• Не подходит для силовых цепей, двигателей, преобразователей частоты
• Чувствителен к механическому удару - возможна трещина при падении или перекосе при затяжке

Примеры использования

• Фиксация проводов управления в пульте автоматики станка
• Крепление сигналов датчиков в щите управления конвейера
• Изолирующая опора для кабелей связи в распределительной коробке
• Установка в коммутационных ячейках с низким энергопотреблением

Практические советы

• Перед монтажом проверьте, чтобы отверстия в панели точно совпадали с расположением втулок - допуск по оси +-0,5 мм
• Используйте шайбы под головки болтов M6 для равномерного распределения усилия
• Не заменяйте латунные втулки на другие материалы - они необходимы для сохранения электропроводности и прочности резьбы
• При необходимости замены - выбирайте аналогичные модели из серии ПИО с той же высотой и диаметром
• Храните в сухом месте - влага может проникнуть через микротрещины и снизить изоляционные свойства
