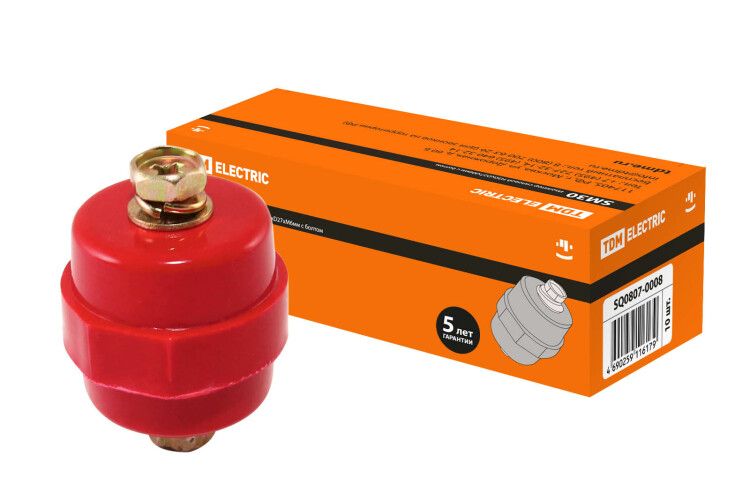

Изолятор SM30 силовой Н30хD27хМ6мм с болтом | SQ0807-0008 TDM

Изолятор силовой SM30 Н30хD27хМ6мм с болтом от TDM ELECTRIC предназначен для надёжной фиксации и электроизоляции токоведущих элементов внутри силовых шкафов. Армированный стекловолокном пластик и встроенный болт обеспечивают прочное крепление без дополнительных деталей.

Назначение и область применения

Изолятор силовой SM30 Н30хD27хМ6мм с болтом используется для крепления токоведущих шин и других компонентов под напряжением внутри силовых распределительных устройств (НКУ). Он изолирует эти части от металлического корпуса или панели, предотвращая замыкание на землю. Применяется в шкафах управления, преобразователях частоты, щитах автоматики и другом оборудовании средней мощности.

Технические характеристики

• Высота: 30 мм
• Наружный диаметр: 33 мм
• Резьба болта: М6
• Максимальный номинальный ток: 0,01 А
• Материал корпуса: BMC (диэлектрический пластик, армированный стекловолокном)
• Встроенная крепёжная гайка: латунная, запрессованная в корпус
• Форма: цилиндрическая с закрытым дном

Совместимость и монтаж

Изолятор силовой SM30 Н30хD27хМ6мм с болтом совместим со шинами и кабельными выводами, имеющими отверстие под болт М6. Для установки достаточно просверлить отверстие в стенке шкафа или панели, продеть болт через него и затянуть гайку снизу. Гильза с закрытым дном исключает выпадение болта и защищает внутреннюю часть от попадания пыли и влаги. Подходит для монтажа как в вертикальном, так и в горизонтальном положении.

Безопасность и стандарты

Корпус изготовлен из материала BMC, который соответствует требованиям к негорючести (UL94 V-0). Отсутствие открытых проводящих элементов снижает риск возникновения дугового замыкания. Однако максимальный рабочий ток 0,01 А указывает, что изделие предназначено **только** для механического крепления и изоляции, а не для передачи значительного тока. Не используйте его как токоведущую деталь!

Преимущества

• Встроенный болт М6 исключает необходимость в отдельных крепёжных элементах
• Латунная гайка внутри корпуса обеспечивает долговечное и надёжное соединение
• Стекловолоконное армирование повышает жесткость и ударопрочность
• Закрытое дно гильзы предотвращает самопроизвольное выскальзывание болта
• Не поддерживает горение - безопасен при перегревах и аварийных ситуациях

Ограничения применения

Изолятор силовой SM30 Н30хD27хМ6мм с болтом **не предназначен** для прохождения тока выше 0,01 А. Его нельзя использовать как токоведущий элемент или в качестве переходника между шинами. Также он не рассчитан на высокие механические нагрузки - не применяйте для крепления тяжёлых или вибрирующих компонентов без дополнительной фиксации. Температурный режим не указан - избегайте длительного воздействия температур выше +80 C.

Примеры использования

• Крепление медной шины к задней стенке силового шкафа
• Фиксация клеммы контрольного сигнала на металлическом основании
• Изолирующая опора для провода питания в распределительной коробке
• Подвеска датчиков или маломощных модулей в панелях автоматики

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в панели был больше 33 мм - иначе изолятор не войдёт
• Затягивайте болт до упора, но без усилий - перетяжка может треснуть корпус
• Изоляторы SM30 поставляются упаковками по 10 штук; для крупных проектов удобнее заказывать сразу несколько упаковок
• Если нужна большая высота изоляции - выбирайте модели SM35, SM40 или SM51 из той же серии
• Не путайте с аналогичными по форме изоляторами без болта - они требуют отдельного крепежа
