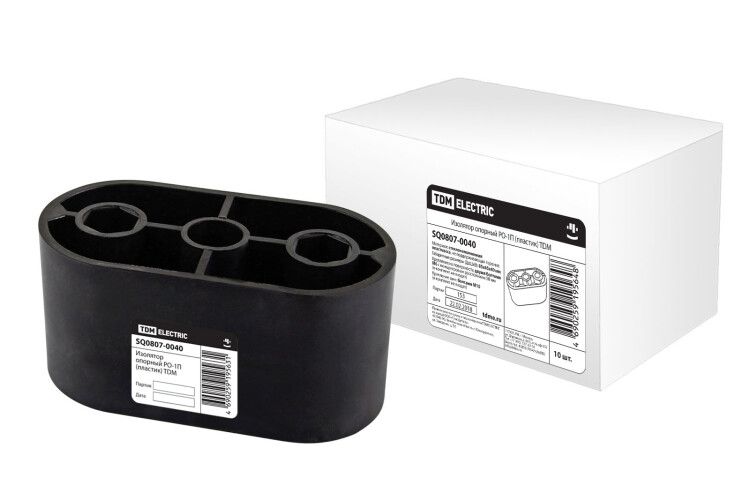

Изолятор опорный РО-1, РО-1П (пластик) от TDM ELECTRIC — это компактный элемент для жесткой фиксации и электроизоляции токоведущих шин в распределительных щитах. Артикул sq0807-0040 подходит для установки в панелях ЩО-70 и ЩО-91.

Назначение и область применения

Изолятор опорный РО-1, РО-1П (пластик) используется для неподвижной фиксации медных или алюминиевых шин внутри силовых шкафов. Он обеспечивает электрическую изоляцию между шиной и металлической конструкцией шкафа, предотвращая замыкание на корпус. Применяется в основном при сборке распределительных устройств ЩО-70 и ЩО-91, где требуется надежное крепление однополюсных проводящих элементов.

Технические характеристики

• Количество полюсов: 1 — предназначен для одной токоведущей шины;
• Максимальный номинальный ток: 450 А — выдерживает нагрузки до этого значения без перегрева;
• Метрический размер болта: M6 — совместим с болтами диаметром 6 мм для крепления шины;
• Расстояние между шинами: 0 мм — не предусматривает монтаж нескольких шин на одном изоляторе; каждый изолятор устанавливается отдельно;
• Материал корпуса: диэлектрический пластик, армированный стекловолокном — повышает механическую прочность и устойчивость к деформации.

Совместимость и монтаж

Изолятор опорный РО-1, РО-1П (пластик) крепится к стенке шкафа через отверстие под болт M6. Шина фиксируется сверху тем же болтом — он проходит через отверстие в шине и затягивается гайкой. Установка выполняется вручную без специального инструмента. Для правильной работы важно соблюдать момент затяжки: переусиливать нельзя — риск растрескивания пластика. Подходит для монтажа на вертикальных и горизонтальных поверхностях внутри шкафа.

Безопасность и стандарты

Изолятор соответствует требованиям к диэлектрической прочности для низковольтных систем до 1000 В переменного тока. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. Сертификаты не указаны — рекомендуется проверить соответствие проектным документам перед применением в ответственных объектах.

Преимущества

• Высокая механическая прочность благодаря стекловолокну — не трескается при обычной сборке;
• Легкий вес и компактность — удобен для плотной компоновки шин в ограниченном пространстве;
• Простота монтажа — не требует сварки, клея или сложных креплений;
• Устойчивость к влаге и химическим воздействиям — подходит для помещений с повышенной влажностью, кроме постоянного контакта с водой.

Ограничения применения

• Не предназначена для многополюсных соединений — один изолятор = одна шина;
• Не использовать в условиях постоянного погружения в жидкости — материал не имеет защиты IP67/68;
• Запрещено применять при температуре выше +80 °C — возможна потеря формы и снижение изоляционных свойств;
• Не подходит для монтажа вне закрытых шкафов — не защищен от внешних механических воздействий и осадков.

Примеры использования

• Фиксация фазных шин в щите ЩО-70;
• Крепление шин постоянного тока в цепях управления станков;
• Установка вводных шин в распределительных пунктах ЩО-91;
• Изолирующие опоры для медных перемычек в ячейках автоматических выключателей.

Практические советы

• Перед монтажом проверьте диаметр отверстия в шине — он должен точно соответствовать M6;
• Используйте шайбы под головку болта и гайку — равномерно распределяют нагрузку и продлевают срок службы изолятора;
• Не используйте изоляторы РО-1 и РО-1П в качестве основания для массивных кабельных выводов — они рассчитаны только на шины;
• При групповой установке шин соблюдайте минимальные зазоры между соседними изоляторами — даже если расстояние между шинами указано как 0 мм, реальный зазор нужен для теплоотвода и обслуживания.
