Изолятор SM-45 без болта 475А 12кВ EKF | plc-sm-45-wb

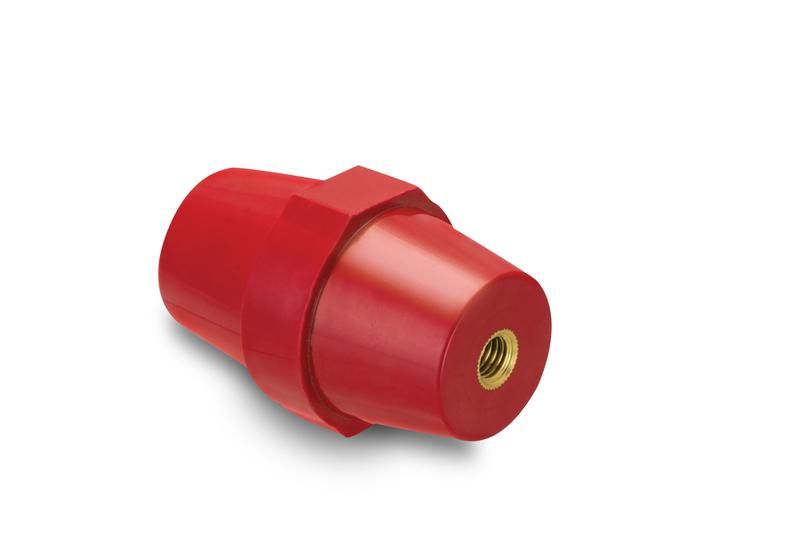

Изолятор SM-45 без болта 475А 12кВ от EKF - это надёжная опора для крепления токоведущих шин в силовых шкафах, обеспечивающая электрическую изоляцию между шиной и металлическим корпусом. Артикул plc-sm-45-wb предназначен для стационарной установки в распределительных устройствах до 12 кВ.

Назначение и область применения

Изолятор SM-45 без болта 475А 12кВ используется для фиксации медных или алюминиевых шин внутри силовых шкафов, ящиков и распределительных устройств. Он предотвращает случайное замыкание на землю или корпус, обеспечивая безопасную передачу тока. Применяется в системах внутреннего распределения энергии: в щитах автоматики, трансформаторных подстанциях, пультах управления и другом оборудовании до 12 кВ.

Технические характеристики

• Номинальное напряжение: 12 кВ
• Номинальный ток: 475 А
• Тип крепления: без болта - крепится через отверстие в основании
• Размер резьбы для крепления шины: M8
• Гарантийный срок: 84 месяца
• Материал: высокопрочный полиэстер, устойчивый к УФ и перепадам температур

Совместимость и монтаж

Изолятор SM-45 без болта 475А 12кВ устанавливается на металлическую плату или стенку шкафа с помощью болтов или саморезов, проходящих через его нижнее отверстие. Шина крепится сверху с помощью гайки M8 и шайб - они не входят в комплект. Для правильной установки важно соблюдать момент затяжки: переусердствовать нельзя - материал изолятора хрупкий. Подходит для шин прямоугольного сечения шириной до 50 мм.

Безопасность и стандарты

Изолятор соответствует требованиям ГОСТ Р 52593-2006 для изолирующих элементов в распределительных устройствах до 12 кВ. Обеспечивает достаточную длину пути утечки для работы в условиях повышенной влажности и запылённости. Не содержит токсичных материалов, соответствует RoHS.

Преимущества

• Увеличенная длина пути утечки - повышена надёжность при работе в сложных условиях
• Стабильная механическая прочность - выдерживает нагрузки от тяжёлых шин
• Удобная форма «бочонок» - позволяет легко зафиксировать шину и одновременно контролировать её положение
• Высокая термостойкость - сохраняет свойства при нагреве до +120 C

Ограничения применения

• Не предназначены для наружной установки - не имеют защиты IP
• Не подходят для переменного тока выше 12 кВ
• Запрещено использовать с болтами большего диаметра - риск растрескивания материала
• Не рекомендовано применение в средах с постоянным воздействием масла, кислот или растворителей

Примеры использования

• Крепление медной шины 10×80 мм в распределительном щите 10 кВ
• Фиксация алюминиевой шины в ящике автоматики цехового оборудования
• Установка в секционных выключателях и коммутируемых блоках
• Интеграция в системы питания станков с ЧПУ

Практические советы

• Перед монтажом проверьте, что отверстие в монтажной плите совпадает с диаметром основания изолятора - он рассчитан под стандартные крепёжные отверстия 10–12 мм
• Используйте пружинные шайбы при креплении шины - снижают риск ослабления соединения при вибрации
• Не используйте изоляторы с трещинами или сколами - даже микроскопические дефекты снижают пробивное напряжение
• При групповой установке нескольких изоляторов SM-45 без болта 475А 12кВ соблюдайте минимальное расстояние 50 мм между соседними элементами - это гарантирует необходимую изоляционную длину
